42 IT
FWD-S42H1/FWD-S47H1
4-111-559-01(1)
Normative sulla sicurezza
UL 60950-1, CSA No. 60950-1-03 (c-
UL), FCC Class B, IC Class B,
EN 60950-1 (NEMKO), CE, C-Tick
Il design e le caratteristiche tecniche sono soggetti a
modifiche senza preavviso.

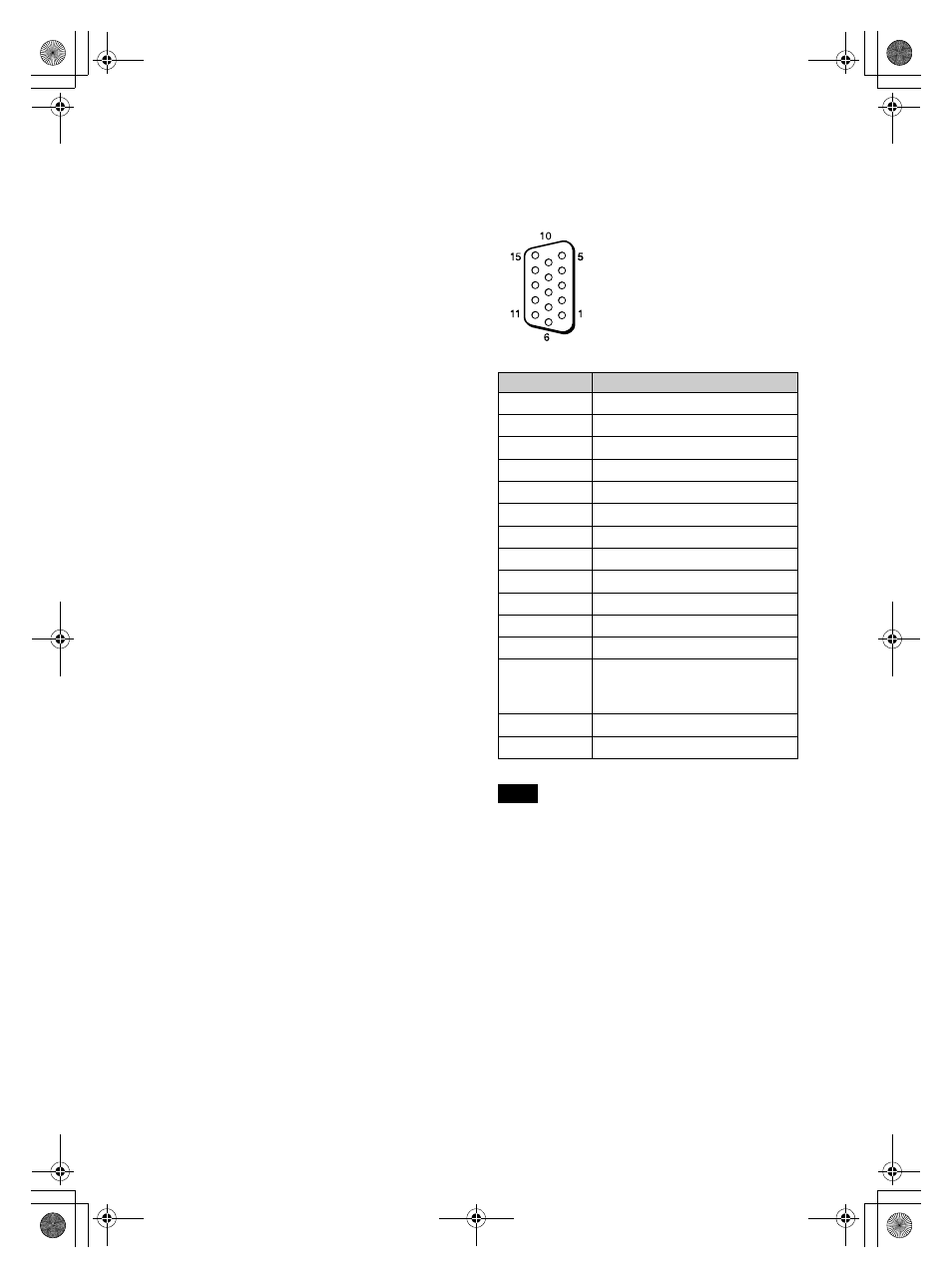

Assegnazione dei piedini
Connettore HD15 RGB/COMPONENT (D-sub a 15
piedini)
Durante l’immissione di un segnale componente, assicurarsi
di non immettere segnali sincronici ai piedini 13 e 14.
Diversamente, è possibile che l’immagine non venga
visualizzata correttamente.
N. piedino Segnale
1 Video rosso o C
R
/P
R
2 Video verde o Y
3 Video blu o C
B
/P
B
4 Terra
5 Terra
6 Terra rosso
7 Terra verde
8 Terra blu
9 Non utilizzato
10 Terra
11 Terra
12 SDA
13 Sincronismo orizzontale, composito o
video composito (come segnale
sincronico)
14 Sincronismo verticale
15 SCL
Nota
