ASUS P5N73-AM

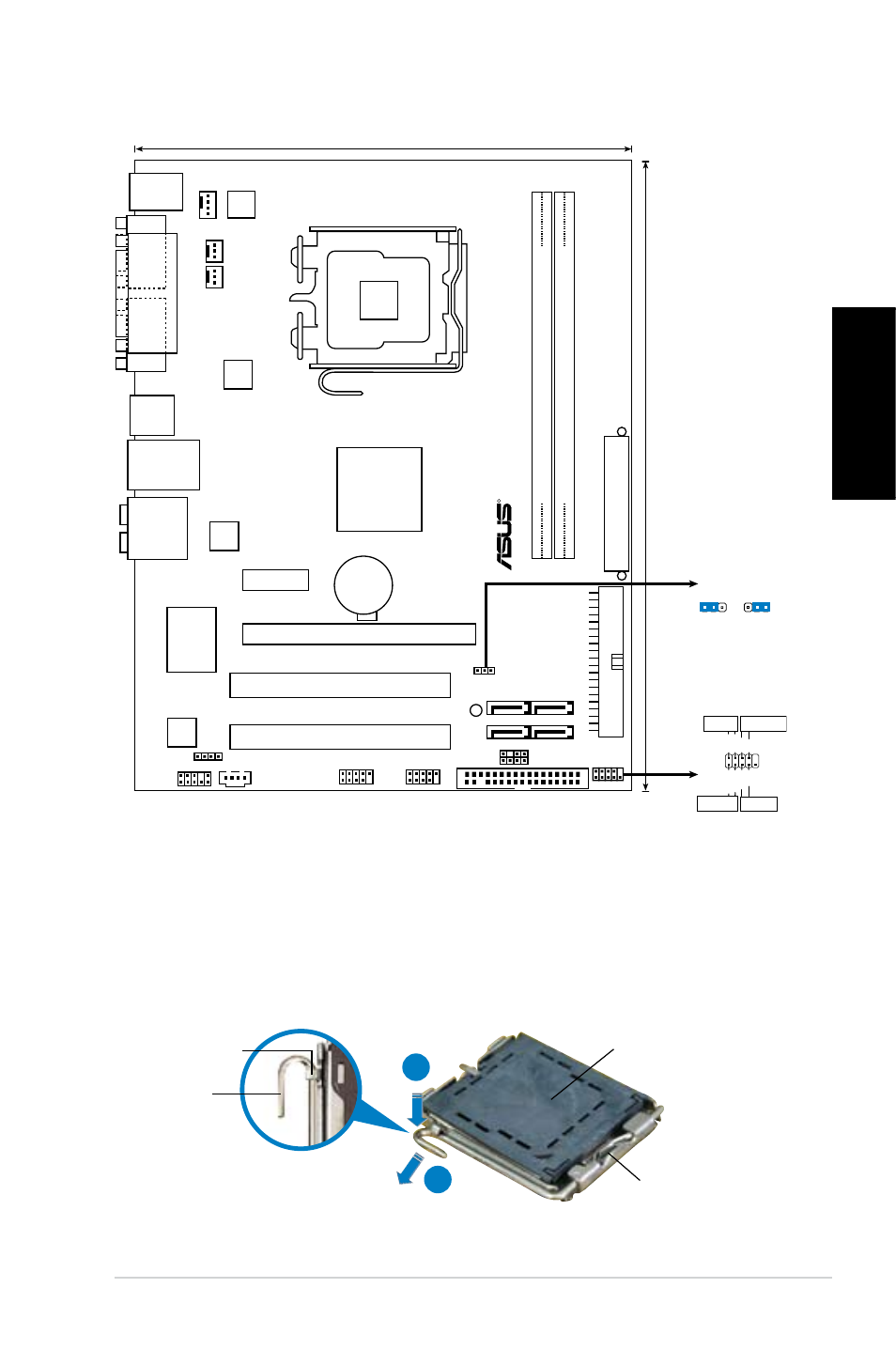

1. Motherboard-Layout
2. Installieren der CPU
Folgen Sie diesen Schritten, um einen Intel ® Prozessor auf dem LGA 775-Sockel
zu installieren.
1. Drücken Sie den Ladehebel mit Ihrem Daumen (A) und schieben ihn nach links
(B), bis er von dem Halteriegel losgelassen wird.
Halteriegel
Ladehebel
Diese Seite der Cam-Box
sollte zu Ihnen zeigen.
