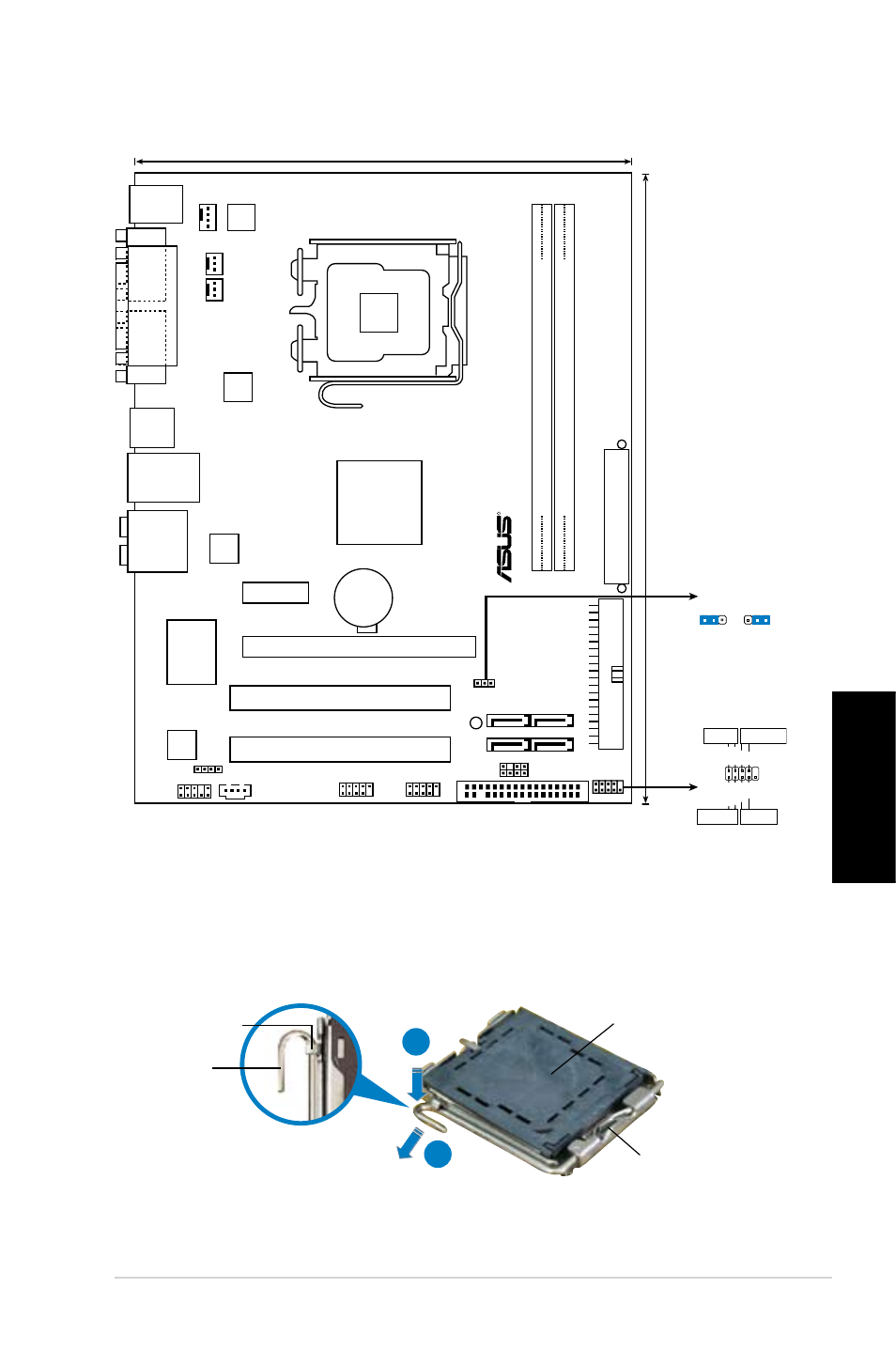

1. Distribución de la placa base
2. Instalación de la CPU
Siga estos pasos para instalar un procesador Intel ® en el paquete 775-land.
1. Pulse la palanca de carga con su pulgar (A), a continuación, muévala hacia la
izquierda (B) hasta que se suelte de la pestaña de retención.
Pestaña de
retención
Palanca de
carga
Este lado de la caja cam
debería mirar hacia usted.
Tapa PnP
A
B B
PN-AM
19.3cm (7.6in)
24.5cm (9.6i
n)
SATA1
SATA4
SATA2
SATA3
PWR_FAN
CHA_FAN
EA
TXPW
R
USB56 USB78
AAFP
MCP73V
DDR2 DIMM
1 (64 bit,240-pin module)
DDR2 DIMM
2 (64 bit,240-pin module
)
CR2032 3V
Lithium Cell
CMOS Power
PCI2
PCI1
PCIEX16
PCIEX1_1
CD
AUDIO
USB34
LAN1_USB12
CHASSIS
SPEAKER
ATX12V
R
FLOPPY
Super I/O
CPU_FAN
SB_PWR
CLRTC
SPDIF_OUT
RTL
8201CP
VIA
VT1708B
PS/2KBMS
T: Mouse
B: Keyboard
COM1
PA
RALLEL
POR
T
VGA1
PRI_ID
E
F_PANEL
8Mb
BIOS
CLRTC
Normal Clear RTC
(Default)
1 2 2 3
F_PANEL
Ground
PLED
-
PW
R
PLED
+
GN
D
Reset
IDELED
+
IDELED
-
+HDLED RESET
PLED PWRBTN
LGA775
