37

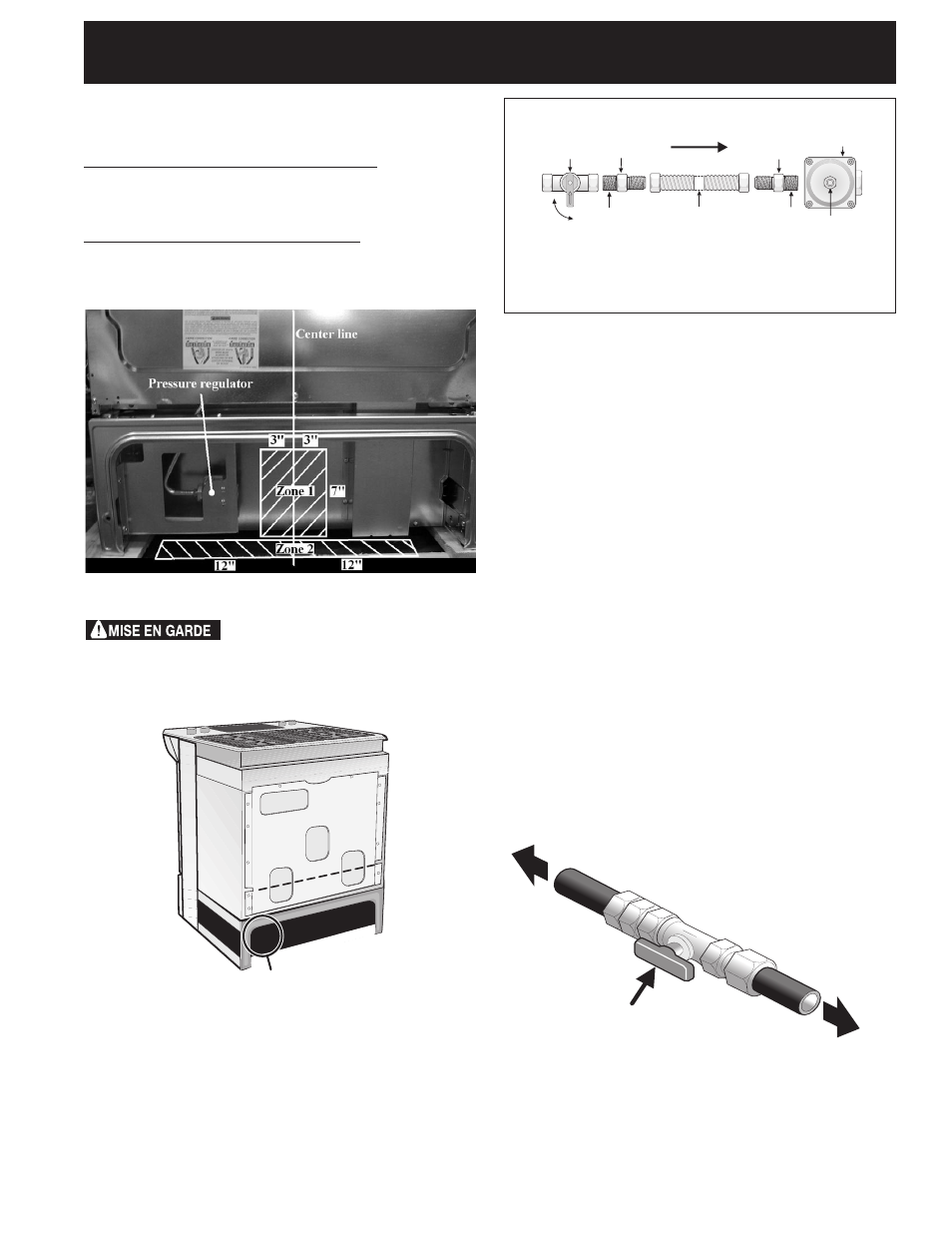

INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE ENCASTRABLE DE 30" À ALIMENTATION MIXTE
(Modèles avec four électrique et plaque de cuisson à gaz)
EMPLACEMENT DU RÉGULATEUR DE PRESSION
Figure 9
Tous les branchements doivent être serrés
à l'aide d'une clй а ouverture fixe
Figure 10
Adapteur
de raccord
évasé
DÉBIT
DU GAZ
Robinet
d’arrêt
manuel
Régulateur
de pression
Allumé
Arrêté
Flexible
Connector
Couvercle
d’accès
Mamelon
Adapteur
de raccord
évasé
Mamelon
Assemblez le connecteur flexible du conduit d’alimentation
en gaz au régulateur de pression dans l’ordre qui suit:
1. Robinet d’arrêt manuel (non inclus)
2. ½" mamelon (non inclus)
3. ½" adaptateur de raccord évasé (non inclus)
4. Connecteur flexible (non inclus)
5. ½" adaptateur de raccord évasé (non inclus)
6. ½" mamelon (non inclus)
7. Régulateur de pression (inclus).
Le tuyau d'alimentation de gaz du robinet d’arrêt devrait être
1/2"(1,27 cm) ou 3/4"(1.9 cm) de tuyau solide.
L’utilisateur doit connaître l’emplacement du robinet
d’alimentation principal et être en mesure d’y accéder
facilement.
Lorsqu'un conduit de gaz flexible est utilisé, laissez
suffisamment de mou pour être en mesure de dégager la
cuisinière de l’ouverture pour le nettoyage et l’entretien.
NOTE : Veillez à ce que le conduit flexible ne soit pas coincé
entre le mur et la cuisinière. Pour vérifier si tel est le cas,
enlevez le tiroir.
Utilisez des pâtes à joints de tuyauterie fabriquées pour
utilisation avec gaz naturel et propane, pour sceller les
connexions de gaz. Si des connecteurs flexibles sont utilisés,
assurez-vous qu’ils ne sont pas tordus.
Robinet d’arrêt
manuel - Ouvert
Vers
l’appareil
Vers
la ligne de gaz
La ligne de gaz doit être munie d'un robinet d'arrêt manuel
approuvé. Ce robinet doit être installé dans la même
pièce que l'appareil et doit être facile d'accès. Ne bloquez
pas l'accès au robinet. Ce robinet permet d'arrêter ou
d'admettre l'alimentation en gaz à la cuisinière.
Figure 11
Adaptateur Adaptateur
Connecteur
Flexible
L'alimentation en gaz peut provenir par le mur
arrière (Figure 8, zone 1) ou par le plancher (Figure
8, zone 2):
Zone 1 ‑ Par le mur arrière (7" X 6") - Le meilleur
emplacement pour localiser la ligne de gaz est entre 1"
(2.5 cm) et 8" (20.3cm) du plancher et à en dedans de 3"
(7.6 cm) de la ligne de centre.
Zone 2 ‑ Par le plancher (~2" X 24") - La ligne de gaz
peut aussi provenir du plancher, elle doit être située en
dedans de 12" (30.5 cm) de chaque côté de la ligne de
centre contre le mur arrière.
Figure 8
Branchement du régulateur de pression
Ne serrez pas trop les raccords. Le
régulateur est moulé sous pression. Un serrage excessif
pourrait le fissurer et provoquer une fuite de gaz
susceptible de causer un incendie ou une explosion.
