22
INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE FUEL DUAL DE 30"
(Para Modelos con un Horno Eléctrico y una Estufa a Gas)
¾”
(1.9 cm)
¾”
(1.9 cm)
31½”
(81 cm)

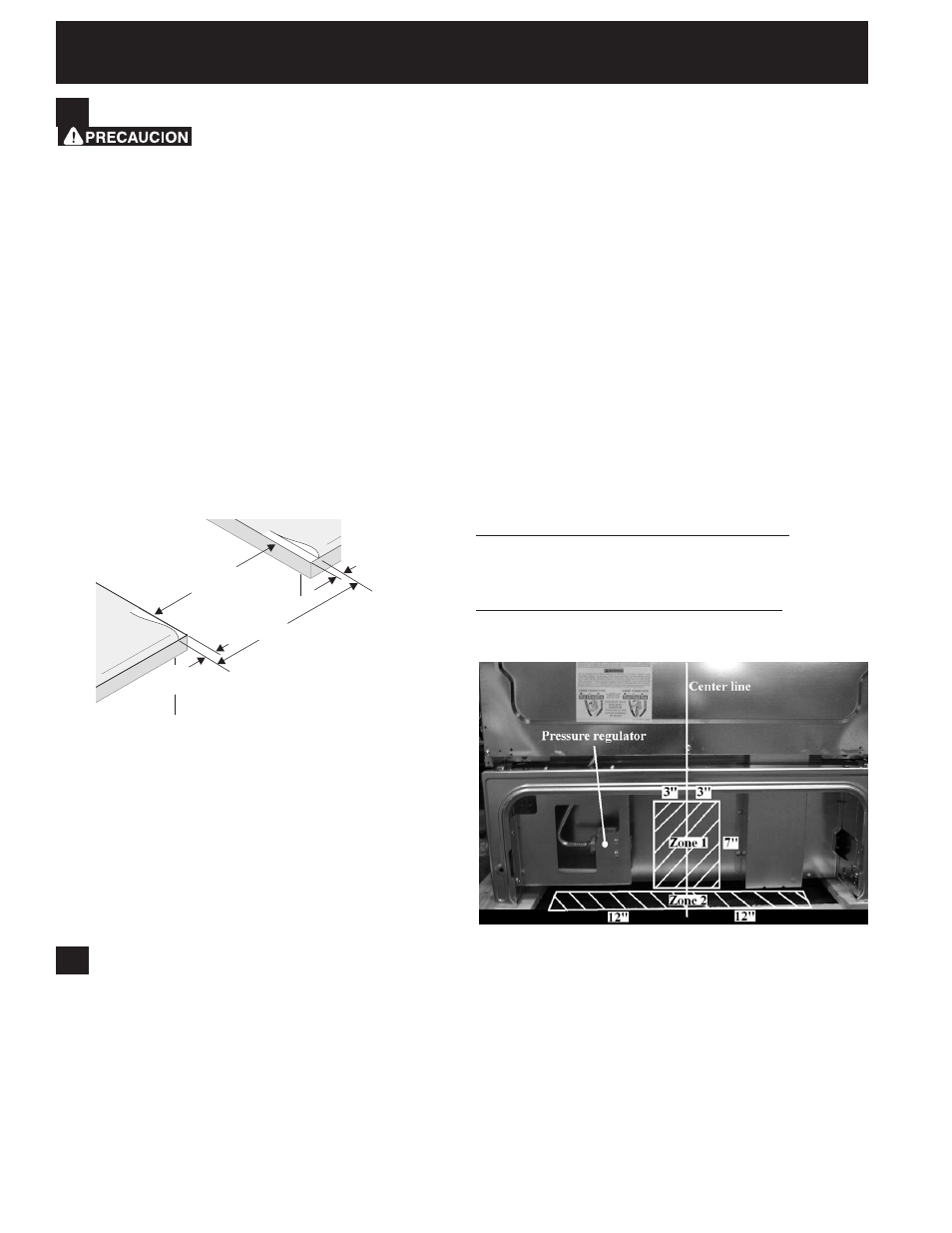

Figura 7
Anchura de
hueco mín.
Mostrador moldeado o enazulejo
recortado 3/4" (1.9 cm) hacia atrás
en las esquinas de frente de la
abertura del mostrador.
3
Construcción del armario
Para eliminar el riesgo de
quemaduras o de fuego tratando de alcanzar algo por
encima de las zonas calientes, evite de colocar artículos
sobre la cocina. Si cree necesitar este espacio, el riesgo
puede disminuir si instala un sombrerete que proteja
horizontalmente un mínimo de 5" (12.7cm) sobre la
base del armario.
Preparación del mostrador
• Las extremidades de la cocina sobrepasan el borde de
su mostrador.
• Si tiene un mostrador con las extremidades
cuadradas (planas), no se necesita ninguna
preparación del mostrador.
• El reborde de frente de mostradores moldeados
deben tener bordes moldeados a 3/4" (1.9cm) a partir
de cada extremidad de la apertura (Figura 7).
• Los mostradores enazulejos deberán necesitar un
recorte de 3/4" (1.9 cm) a partir de cada extremidad
y/o un borde redondeado aplanado (Figura 7).
• Si el ancho de la abertura del mostrador es
más grande que 30 1/16" (76,4 cm), ajuste a las
dimensiones como para el 3/4" (1.9).
• El mostrador deber ser nivelado. Coloque un
nivelador sobre el mostrador, primero de lado a lado
y luego del frente hacia atrás. Si el mostrador no está
nivelado, la cocina no estará nivelada. El horno debe
ser nivelado para tener resultados satisfactorios al
hornear. Las extremidades de la plancha de la cocinar
sobrepasan los bordes de la abertura del mostrador.
4
Instalación de la alimentación de gas
Esta unidad ha sido ajustada para operar con un múltiple
de admisión para gas natural de 4"(10,16 cm) (1.0 kPa). Un
regulador de presión convertible esta conectado a la válvula
distribuidora y DEBE ser conectado en serie con la tubería
de suministro de gas.
Para la operación apropiada, la máxima presión de
entrada al regulador no debe exceder la presión de una
columna de agua de 14 pulgadas (3.5 kPa).
La presión de entrada al regulador debe ser por lo menos 1
pulgada más grande que la válvula distribuidora (.25 kPa).
El regulador ha sido ajustado para gas natural a 4 pulgadas
de presión para la válvula distribuidora (1.0 kPa). La presión
de entrada debe ser por lo menos de 5 pulgadas (1.25
kPa). Para propano líquido a 10 pulgadas de presión para la
válvula distribuidora (2.5 kPa) la presión de entrada debe ser
por lo menos de 11 pulgadas (2.75 kPa).
La tubería debería ser equipada con una válvula de cierre
aprobada (vea Figura 12). Esta válvula debe ubicarse en la
misma habitación que la estufa en un lugar que permita
una una facilidad de abrir y cerrar. No bloquée el acceso
a la válvula de cierre. La válvula es para abrir o cerrar el
suministro de gas al aparato.
Abra la válvula de cierre en la línea de suministro de gas.
Espere unos minutos a que el gas se mueva por el tubo.
El suministro de gas entre la válvula de cierre y el regulador
se puede conectar con tubería rígida o con tubería flexible
unión metálica conectada y aprobada por la AGA/CGA
donde los códigos locales permiten.
La tubería de suministro de gas puede salir tanto de
la pared (Figura 8, zona 1) o como del piso (Figura 8,
zona 2):
Zona 1 - Por medio de pared (7" X 6") - El mejor
espacio para la linea de gas esta dentro de 1" (2.5 cm) y
8" (20.3cm) distancia con respecto al piso y 3" (7.6 cm)
del centro de la linea.
Zona 2 - Por medio del piso (~2" X 24") - La linea de
gas puede salir del suelo con 12" (30.5 cm) del centro de
la linea con respecto al la pared de atrás.
Figura 8
