36
INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE ENCASTRABLE DE 30" À ALIMENTATION MIXTE
(Modèles avec four électrique et plaque de cuisson à gaz)
¾”
(1.9 cm)
¾”
(1.9 cm)
31½”
(81 cm)
Figure 7
Largeur de
découpage
minimum
Dessus de comptoir moulé ou en
mosaïque aplani de 3/4" (1,9 cm)
aux rebords avant de l'ouverture de
dessus de comptoir.
4
Construction de l’armoire
Pour éliminer les risques de brûlures
ou de feu, en étendant le bras au-dessus de la surface de
cuisson chaude, évitez d’installer des armoires au-dessus
de cette dernière. Si vous devez en installer, il est
possible de réduire le risque en plaçant une hotte pour
cuisinière qui excède horizontalement d’un minimum de
5" (12.7 cm) la base de l’armoire.
Préparation du dessus de comptoir
• Les côtés de la table de cuisson de la cuisinière
s’ajustent au-dessus du rebord du découpage du
dessus de comptoir.
• Si vous avez un dessus de comptoir au fini carré
(plat), il n’est pas nécessaire de préparer le dessus du
comptoir.
• Les dessus de comptoir au rebord avant moulé
doivent être aplanis de 3/4" (1,9 cm) à chaque coin
avant de l’ouverture (Figure 7).
• Il est possible qu’il soit nécessaire d’araser de 3/4" (1,9
cm) les dessus de comptoir en mosaïque à chaque
coin avant et/ou d’aplanir le rebord arrondi (Figure 7).

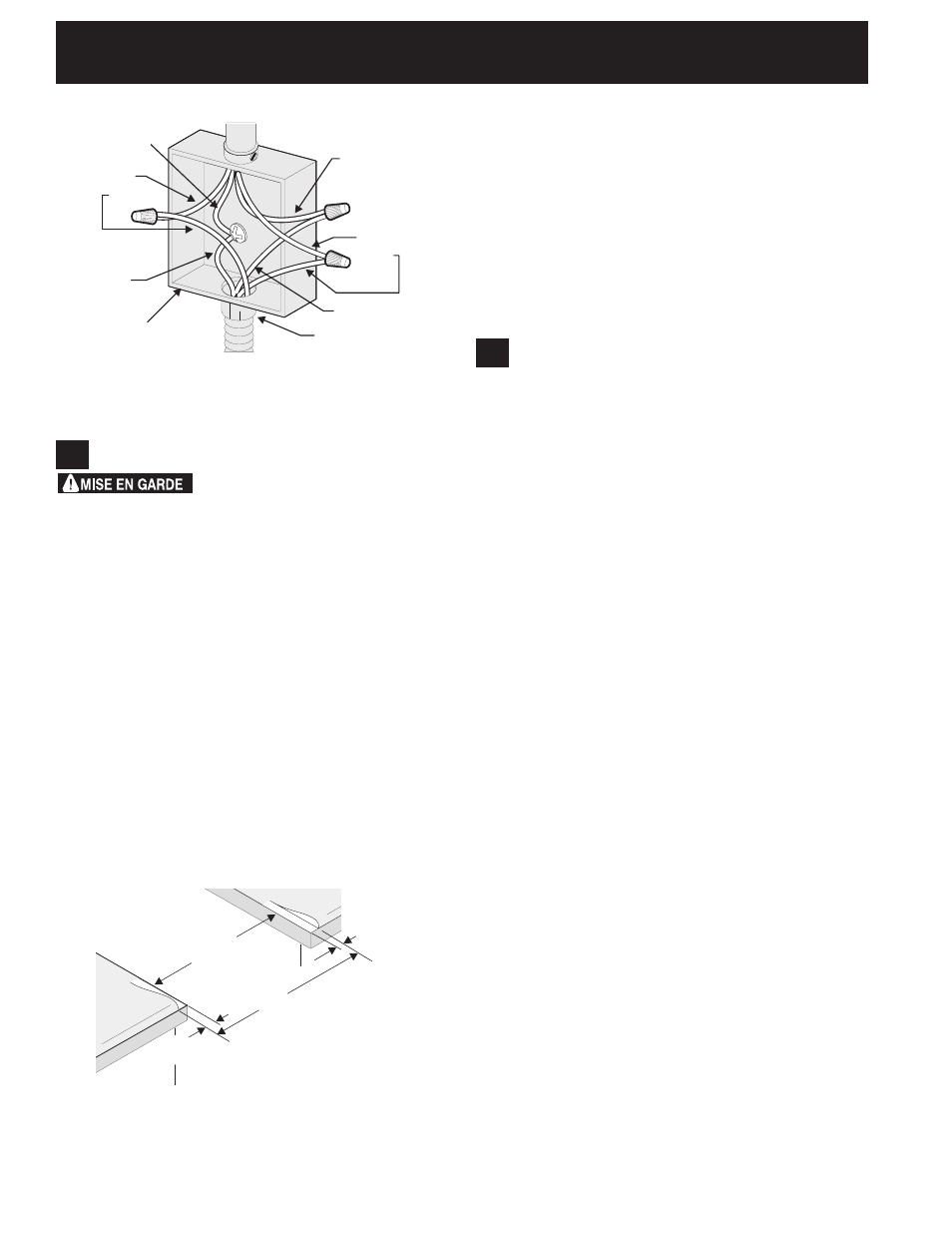

Figure 6 – BOÎTE DE JONCTION À 4 FILS
MISE À LA TERRE
Câble d'alimentation
Fils
noirs
Boîte de
jonction
Fil blanc
Connecteur homologué
UL (ou CSA)
Câble de
l'appareil
Fil dénudé
ou vert
Fils
rouges
Fil blanc
Fil dénudé
• Si la largeur de l'ouverture du dessus de comptoir
est supérieure à 30 1/16" (76.4 cm), réduisez en
conséquence la dimension 3/4" (1,9 cm).
• Le dessus de comptoir doit être à niveau. Placez un
niveau sur le dessus de comptoir, d’abord de chaque
côté, et ensuite du devant à l’arrière. Si le dessus de
comptoir n’est pas horizontal, la cuisinière ne le sera
pas non plus. Le four doit être à l’horizontal pour
obtenir des résultats de cuisson satisfaisants. Les
côtés de la table de cuisson de la cuisinière s’ajustent
au-dessus de l’angle du découpage du dessus de
comptoir sans le toucher.
5
Alimentation en gaz –
Installation
Cet appareil a été conçu en usine pour fonctionner au
gaz naturel avec une pression d’admission de 4"(10,16
cm) de colonne d’eau (1.0 kpa). Un régulateur de
pression convertible est branché avec la rampe à gaz
de la cuisinière, et doit rester connecté en série avec le
tuyau d’alimentation.
Pour un fonctionnement normal, la pression intérieure
maximale au régulateur ne doit pas être supérieure à 14"
(35,56 cm) (3.5 kpa) de pression de colonne d’eau.
La pression d’admission au régulateur doit être
supérieure d’au moins un pouce (ou de .25 kpa) au
régulateur ajusté à la rampe à gaz. Pour le gaz naturel,
le régulateur étant ajusté à 4" (10,16 cm) de pression
(1.0 kpa), la pression d’admission doit être d’au moins
5" (12,7 cm) de colonne d’eau (1.25 kpa). Pour le gaz
propane, le régulateur étant ajusté à 10" (25,4 cm) de
pression (2.5 kpa), la pression d’admission doit être d’au
moins 11" (27,9 kpa).
La ligne d’alimentation doit être munie d’un robinet
d’arrêt approuvé (voir Figure 11). Ce robinet doit se
trouver dans la même pièce que la cuisinière et à un
endroit permettant de l’ouvrir et de le fermer facilement.
Ne bloquez pas l’accès au robinet d’arrêt. Il est destiné à
ouvrir et à fermer l’alimentation en gaz de l’appareil.
L’alimentation en gaz entre le robinet d'alimentation
manuel et le régulateur peut-être raccordée par un tuyau
métallique flexible homologué AGA/CGA ou un tuyau
rigide sujet à l'application des normes locales.
