16
INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE FUEL DUAL DE 30"
(Para Modelos con un Horno Eléctrico y una Estufa a Gas)
NOTA:
1. No pellizque el cordón eléctrico o el
conducto flexible de gas entre la estufa y la
pared.
2. No selle la estufa a los armarios de lado.
3. Un espacio mínimo de 24" (61 cm) entre la
superficie de la estufa y el fondo del armario
cuando el fondo del armario de madera o
metal está protegido por no menos de 1/4"
(0,64 cm) de madera resistente al fuego
cubierta por una lámina metálica de MSG,
número 28, 0,015" (0,4 mm) de acero
inoxidable, 0,024" (0,6 mm) de aluminio,
ô 0,02" (0,5 mm) de cobre.
Un espacio mínimo de 30" (76,2 cm)
cuando el armario no está protegido.
4. Para los recortados menos que 22 7/8", el
electrodoméstico aparecería ligeramente en
el exterior del armario.
5. Deje por los 19 ¼" (48,9 cm) de espacio
libre para la profundidad de la puerta
cuando esta abierta.
1 1/8"
(2,86 cm)
PARTE
DELANTERA DEL
ARMARIO
F
Ref.
22 7/8" (58,1 cm) min.
23 1/4" (59,05 cm) max.
(véa la nota 4)
*IMPORTANTE: Para el corte a lo ancho
(dimensión E) de más de 30 1/16" (76,4
cm) para evitar que se rompa la cubierta,
asegúrese que el artefacto esté centrado
en la abertura de la mesada mientras lo
presiona. Levante las patas ajustables y
las ruedas ajustables traseras a una altura
mayor a la del mueble (ver página 17),
inserte el electrodoméstico dentro del
gabinete y después nivélelo. Asegúrese
que le unidad este soportada por las patas
adelante y por las ruedas en la parte de
atrás y NO por la cubierta superior sobre la
encimera.
A
D
C
B
Puerta
abierta
(véa la
nota 5)
Panel

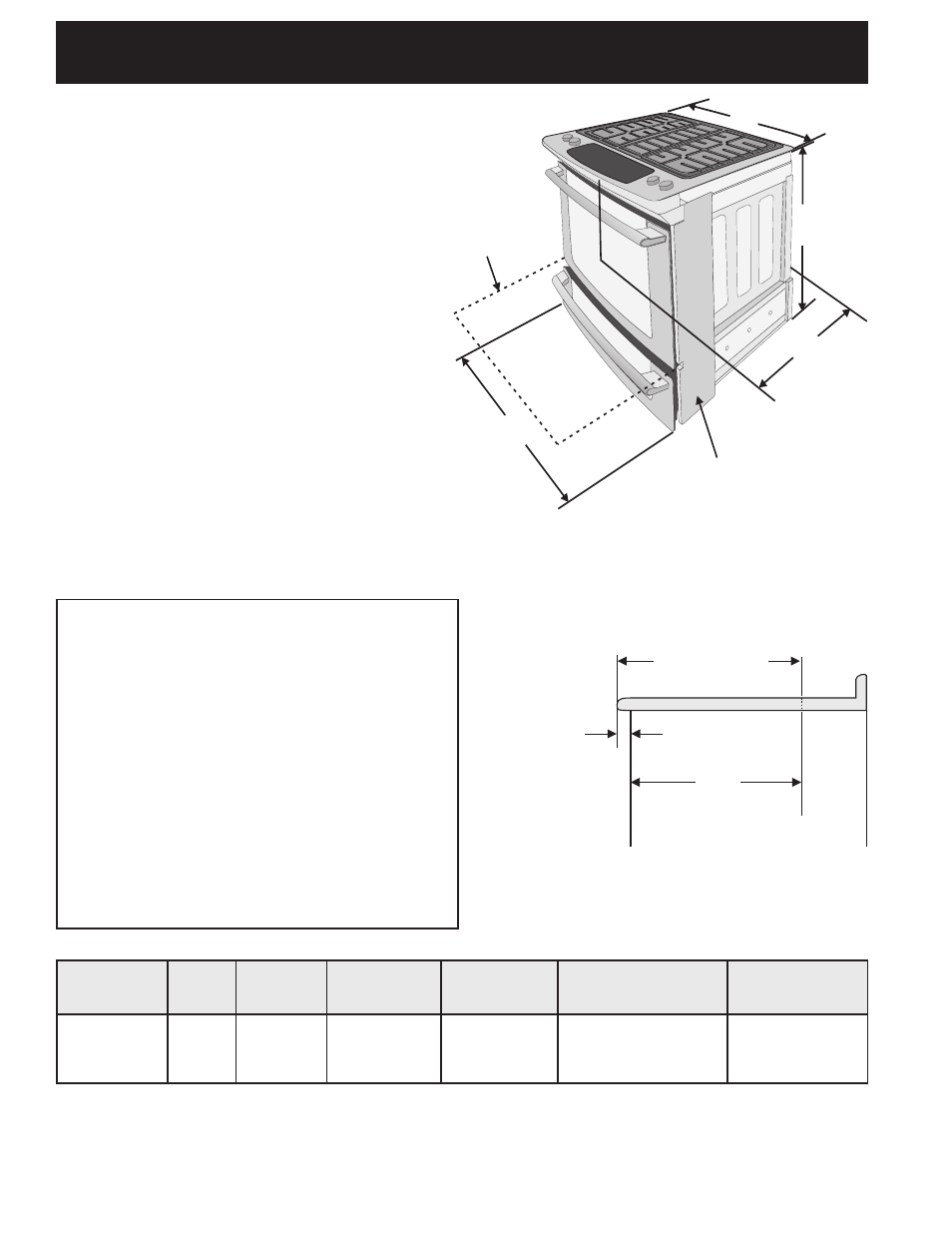

laterale Figura 1
A. ALTURA B.
ANCHURA
C. ANCHO DE
LA PLANCHA
DE COCINAR
D. PROFUNDIDAD
A LA FRENTE DE
LA ESTUFA
E. ANCHO DE
RECORTADO*
(cubierta y armario)
F.
PROFUNDIDAD DE
RECORTADO
G.
ALTURA DEL
MOSTRADOR
35 5/8" (90.5 cm)
36 5/8" (93 cm)
30"
(76.2 cm)
31 ½"
(80 cm)
28 5/16"
(71.9 cm)
30± 1/16"
(76.2± 0.15 cm)
21¾" (55.2 cm) min.
22 1 /
8
" (56.2 cm) max.
24" (61 cm) Min. con un
protector trasero.
36 5/8" (93 cm) Max.
35 7/8" (91.1 cm) Min.
