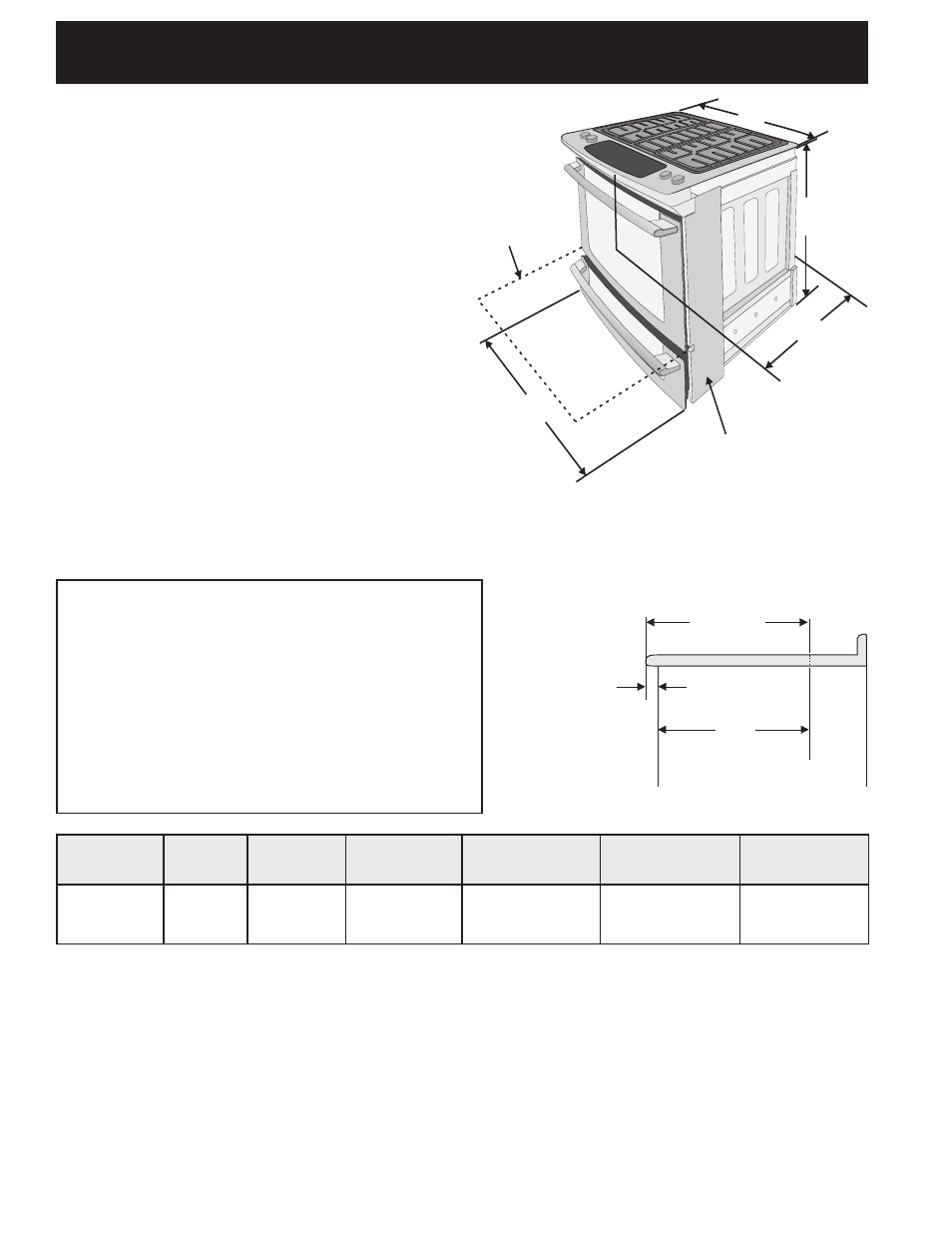

INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE ENCASTRABLE DE 30" À ALIMENTATION MIXTE
(Modèles avec four électrique et plaque de cuisson à gaz)
1 1/8"
(2,86 cm)
DEVANT
DU
CABINET
F
Ref.
22 7/8" (58,1 cm) min.
23 1/4" (59,05 cm) max.
(see note 4)
NOTE:
1. Ne coincez pas le cordon d'alimentation ou le
conduit de gaz entre le mur et l'appareil.
2. Ne scellez pas l'appareil aux armoires latérales.
3. Dégagement minimum de 24" (61 cm) entre la
plaque de cuisson et la bas de l'armoire du haut
lorsque le dessous de l'armoire en bois ou en
métal est protégé par un celloderme retardateur
de flammes d'un minimum de ¼" (0,64 cm)
recouvert d'une feuille de métal MSG No. 28,
d'acier inoxydable d'un minimum de 0,015" (0,4
mm), d'aluminium de 0,024" (0,6 mm) ou de
cuivre de 0,020" (0,5 mm).
Dégagement minimum de 30" (76,2 cm) lorsque
l'armoire n'est pas protégée.
4. Notez que pour les ouvertures de moins de
22 7/8" (58,1 cm) de profondeur, l'appareil
dépassera légèrement vers l'avant du comptoir.
5. Allouez au moins 19 ¼" (48,9 cm) d'espace pour
permettre l'ouverture de la porte du four.
***IMPORTANT: Pour une largeur de découpage
(dimension E) plus grande que 30 1/16" (76,4
cm) et pour éviter un bris de la table de cuisson,
au moment d'insérer l'appareil dans le comptoir
assurez‑vous qu'il est bien centré dans l'ouverture.
Levez les pattes de nivellement et les roulettes
de nivellement au maximum (page 31), insérez
l'appareil dans le comptoir et ensuite nivelez‑
le.
Assurez‑vous que l'appareil est bien
supporté par les pattes et roulettes de
nivellement et non par la table de cuisson.
A
D
C
B
Porte ouverte
(voir la note 5)
Panneau latéral
Figure 1
A. HAUTEUR B. LARGEUR C. LARGEUR DE
LA TABLE DE
CUISSON
D. PROFONDEUR
À L'AVANT DE LA
CUISINIÈRE
E. LARGEUR DE
DÉCOUPAGE*
(Comptoir & armoire)
F. PROFONDEUR
DE DÉCOUPAGE
G. HAUTEUR DU
DESSUS
DE COMPTOIR
35 5/8" (90.5 cm)
- 36 5/8" (93 cm)
30" (76,2 cm) 31½" (80 cm) 28 5/16" (71,9 cm) 30±1/16" (76,2±0,15 cm) 21 3/4" (55,2 cm) Min.
22 1/8" (56,2 cm) Max
24" (61 cm) Min. si un
dosseret est installé
36 5/8" (93 cm) Max.
35 7/8" (91.1 cm) Min.
