Page 6

7. Zubehör und Ersatzteile

Verwenden Sie nur Originalzubehör und Ersatzteile aus unserem aktuellen Verkaufskatalog
«FEUCHTE- UND TEMPERATURMESSUNG».

8. Technische Daten Typenreihe MP 400A

Feuchte- Sensor

ROTRONIC-HYGROMER

IN-1

Temperatur-Sensor

RTD Pt 100 1/3 DIN

Einsatzbereiche: Feuchte

0...100

%rF / Temperatur -40...+60 °C

Genauigkeit bei 23°C:
Feuchte
Temperatur

±1.5 %rF(5...95 %rF) : ±2.5 %rF <5 %, > 95 % rF)
±0,3 °C

Reproduzierbarkeit:
Feuchte
Temperatur

< 0,5 %rF
< 0,1°C

Langzeitstabilität Feuchte
typisch bei Normalbedingungen

< 1 % rF /Jahr

Zeitkonstante bei 23°C und 1 m/s Luftbewegung:

Feuchte< 10 s / Temperatur < 15 s

Justierpunkte(Potentiometer)
Feuchte
Begrenzung

100%

Temperatur

35%,80%,10%
Hmax
Tmin, Tmax

Ausgangssignal Feuchte:

MP404A, MP405A, MP406A

MP407A, MP408A, MP409A

0...20 mA = 0...100 %rF
4...20 mA = 0...100 %rF

Ausgangssignal Temperatur:
MP404A
MP405A

MP406A
MP407A
MP408A

MP409A

0...20 mA = 0...100 °C
0...20 mA = -40...60 °C
0...20 mA = -30...70 °C
4...20 mA = 0...100 °C
4...20 mA = -40...60 °C
4...20 mA = -30...70 °C

Bürde pro Ausgang

<500

Ω

Speisespannung:

MP402A & MP403A:

Übrige

Modelle

Beispiel: Bürde 100

Ω:

8 +(0.02*Bürde) VDC; max 26.5 VDC
Min. 5 +(0.02*Bürde) VDC; max. 26.5 VDC
5+(0.02*100) VDC = 7 VDC

Max. Stromaufnahme

50 mA

Fühleranschluss(Standard)

Tuchel- Stecker 4-polig

Sensorschutz: Drahtfilter
Gewicht 70

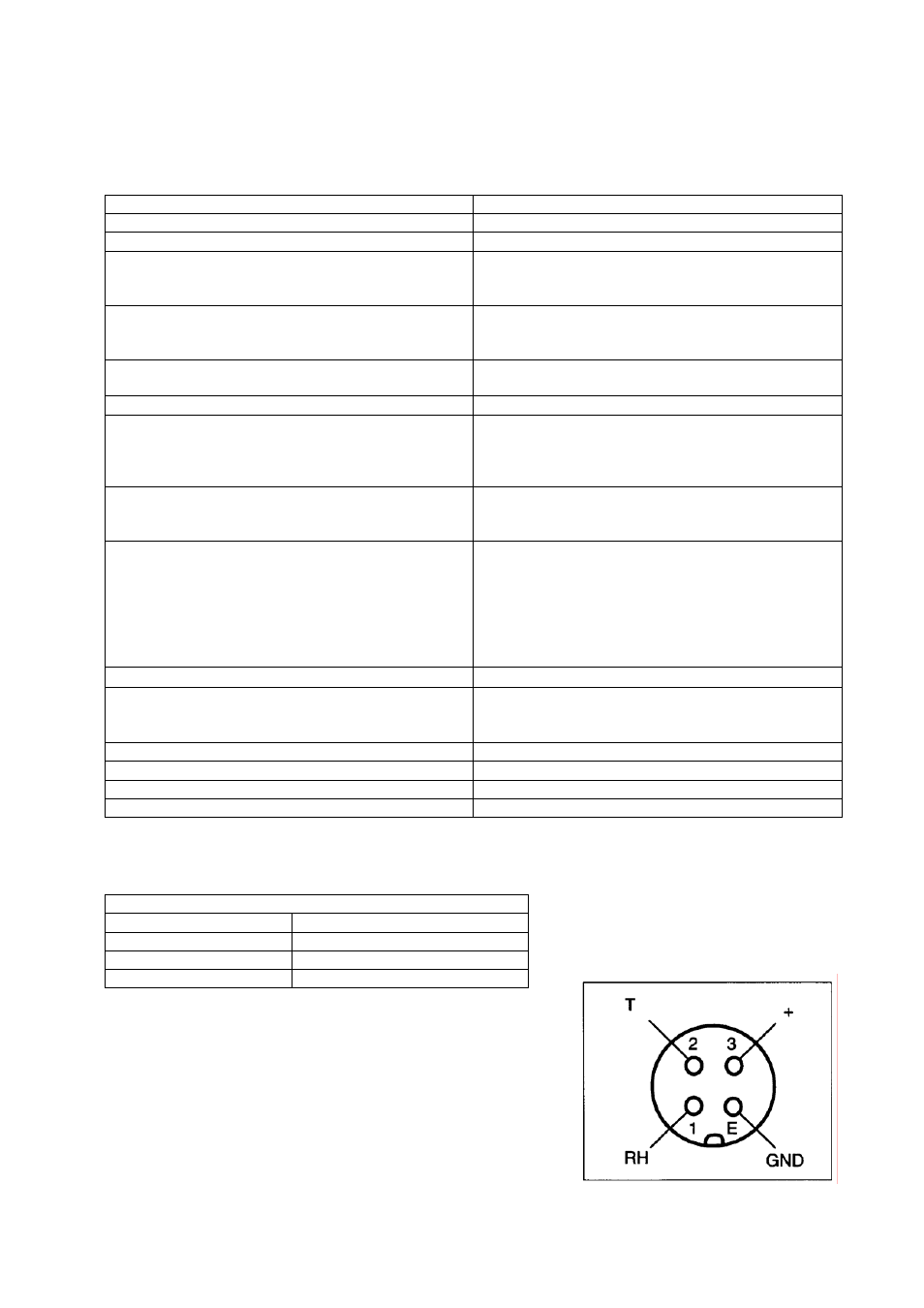

8.1 Steckerbelegung

Anschlussbezeichnungen
+

Speisespannung + VDC

GND

gemeinsame Masse (-),- VDC

RH Feuchte

(+)

T Temperatur

(+)

Ansicht der Anschlussseite des Gegensteckers

Standardausführung mit Tuchel- Stecker 7-polig
Beispiel: MP404A-T4-W4W
