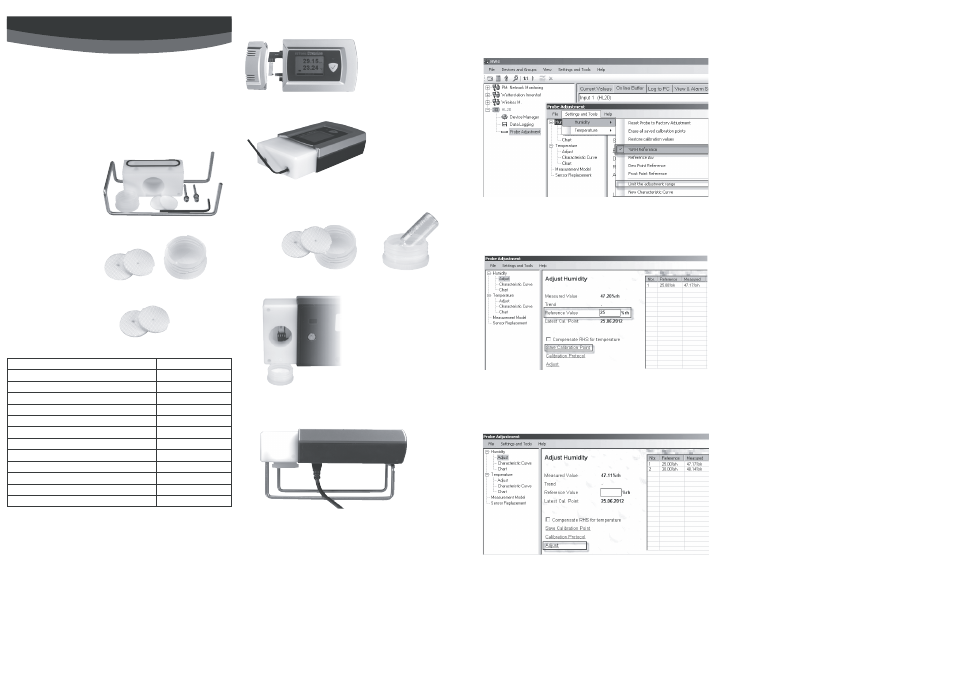

MANUALE D'ISTRUZIONI BREVE
Istruzioni di calibrazione HL-20
Articoli necessari per la calibrazione, regolazione:
• Dispositivo di calibrazione HL-20-CAL
• Cavo di servizio AC3006 (per la regolazione tramite PC)
• Software HW4 (per la regolazione tramite PC)
• Standard di umidità
Panoramica articolo
Dispos. di calibraz.
Cod. art. HL-20-CAL
Comprende:
1x dispositivo di calibrazione
2x feltrini
1x contenitore di calibrazione
2x viti
1x chiave a brugola
1x staffa di fi ssaggio
Contenitore di calibrazione e feltrini
Cod. art. HL-20-CAL-P-C
Comprende:
10x contenitori di calibrazione
20x feltrini
Feltrini
Cod. art. HL-20-CAL-P
Comprende: 20x feltrini (
P)
Accessori
Cavo di servizio per il collegamento dell'HL-20 ad un PC AC3006
Software HW4 HW4-E-x
Standard di umidità 5 %ur EA05-SCS
Standard di umidità 10 %ur EA10-SCS
Standard di umidità 11 %ur EA11-SCS
Standard di umidità 20 %ur EA20-SCS
Standard di umidità 35 %ur EA35-SCS
Standard di umidità 50 %ur EA50-SCS
Standard di umidità 60 %ur EA60-SCS
Standard di umidità 65 %ur EA65-SCS
Standard di umidità 75 %ur EA75-SCS
Standard di umidità 80 %ur EA80-SCS
Standard di umidità 95 %ur EA95-SCS
Precisione di calibrazione:
± 2 %ur (con soluzione di calibrazione da 10, 35, 50, 65, 80 %ur)
± 2,5 %ur (con soluzione di calibrazione da 5, 95 %ur)
0 %ur non consigliata
Osservare le istruzioni d'uso delle soluzioni di calibrazione!
Ciclo di calibrazione
1) Svitare la gabbia dell'HL-20
2) Avvitare il dispositivo di calibrazione sull'HL-20
3) Porre i feltrini di calibrazione nei relativi contenitori. (2 feltrini per ogni procedura di calibrazione).
Aprire la soluzione di calibrazione, versandola completamente nel contenitore di calibrazione.
4) Inserire completamente nel dispositivo di calibrazione il contenitore di calibrazione.
5) Montaggio della staffa di fi ssaggio / Connessione al PC.
Svitare il coperchio della batteria e inserire la staffa di fi ssaggio nei fori.
Collegare il cavo di collegamento AC3006 allo strumento.
6) In caso di temperatura ambiente costante attendere 2,5 ore.
7) Calibrazione HL-20 e ciclo di regolazione (generale)
Collegare il registratore HL-20 al PC tramite il cavo di servizio AC3006. Lanciare l'HW4.
Per maggiori informazioni sul collegamento del registratore al PC, consultare le istruzioni d'uso
dell'HW4 E-M-HW4v3-Main_12.
Il ciclo di regolazione dell'HL-20 si effettua in due fasi distinte.
• Registrazione dei valori di calibrazione e relativa memorizzazione
• Regolazione dell'HL-20 sulla scorta dei valori di calibrazione memorizzati
A
Attenzione!
Non danneggiare i sensori
A
Attenzione!
Non danneggiare i sensori
Registrazione dei valori di calibrazione di umidità e relativa memorizzazione
Nell'HW4 selezionare nel menu "Strumenti e Gruppi" / HL-20 / "Correzione Taratura Sonda" /
Nel menu, alla voce "Confi gurazione HW4" selezionare "Umidità" per selezionare "Rif. %ur".
 Per la regolazione nella versione standard disattivare "Limitare range di correzione"
Alla voce "Correggi Umidità", inserire in "Valore di Rif." il valore degli standard di umidità utilizzati
per confermare successivamente con "Acquisire Valore di Rif.".
Non appena cliccato su "Acquisire Valore di Rif.", i valori appariranno nella tabella a destra.
Ripetizione della calibrazione con altri valori di umidità.
Regolazione dell'HL-20 sulla scorta dei valori di calibrazione memorizzati
Per regolare il registratore sulla scorta dei dati di calibrazione, si dovrà cliccare su "Correggi"
successivamente alla rilevazione di tutti i valori di calibrazione richiesti.
