Bulletin E-53
3-39/64
[91.68]
Ø7/8 [22.23]
CONDUIT
CONNECTION
3-1/8
[79.38]
Ø4
[101.60]
1-27/32
[46.83]
1-1/8
[28.57]
1/8 FEMALE NPT
HIGH PRESSURE
CONNECTION
1/2 MALE NPT
MOUNTING SPUD
1/8 FEMALE NPT
LOW PRESSURE
CONNECTION
3-27/32
[97.63]
2-3/32
[53.18]
2-1/8
[53.98]
CLEARANCE FOR
COVER REMOVAL
3/4
[19.05]
Uno de nuestros mas populares interruptores de presión.
Combina un pequeño tamaño y bajo precio, con una
repetibilidad del 2%, exactitud suficiente para las aplicaciones
con mas demanda. El ajuste del punto de operación en un
extremo, permite instalar el interruptor de un lado en las pared
o tablero, permitiendo acceso al tornillo de ajuste.
Interruptor para Ambiente Húmedo (MIL)
El modelo 1820 puede ser fabricado son un sello especial a
prueba de intemperie, o para aplicaciones con alta humedad.
Similar al modelo 1823, excepto que la banda de operación es
mayor.
Especifique el modelo 1820 (Rango No.) “Mil” en su orden.

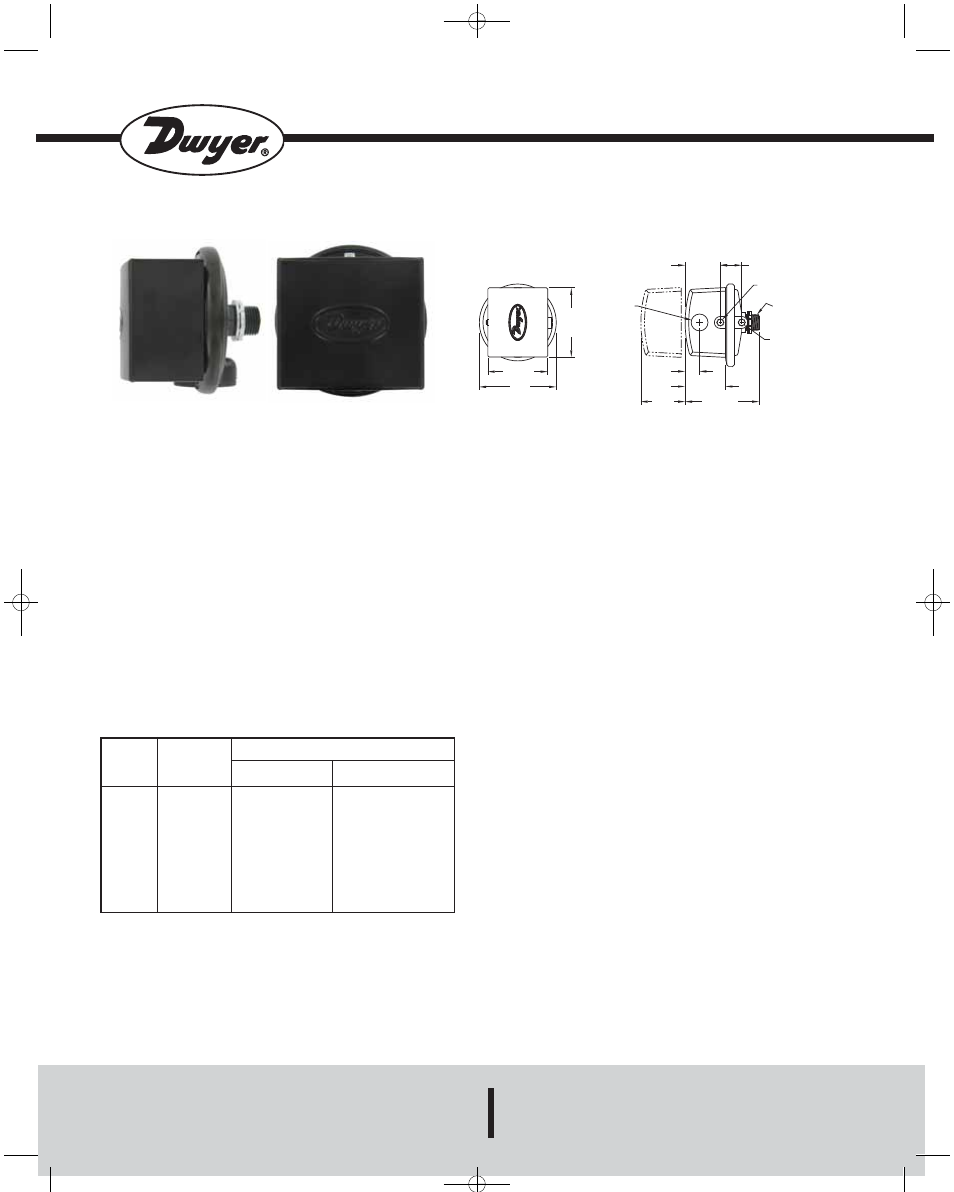

Model 1823 pressure switch. UL
and CSA Listed, FM approved.
Series 1823 pressure switch.
Conduit enclosure removed to
show electric switch.
Construction and dimensions. Series 1823 pressure switches.
SERIE
1800
Model
Number
Operating
Range,
Inches W.C.
Approximate
Dead Band
At Min.
Set Point
At Max.
Set Point
1823-00
1823-0
1823-1
1823-2
1823-5
1823-10
1823-20
1823-40
1823-80
0.05
0.06
0.08
0.10
0.14
0.18
0.35
0.56
1.30
0.05
0.06
0.08
0.12
0.28
0.45
0.70
1.10
3.0
0.07 to 0.22
0.15 to 0.5
0.3 to 1.0
0.5 to 2.0
1.5 to 5.0
2.0 to10
3 to 22
5 to 44
9 to 85
Interruptor Para Baja
Presión Diferencial
Especificaciones:
Interruptor de presión diferencial operado por diafragma de 4”, para
activar un interruptor de presión tipo simple polo doble tiro. El
diafragma esta controlado por un resorte calibrado que se puede
ajustar para fijar la presión diferencial exacta a la cual el interruptor
actuara. El movimiento del diagragma es transmitido al botón del
interruptor por un medio mecánico. Interruptor Dwyer Instruments, Inc.
Catalogo No. 1823-__ __ para el rango de operación requerido.
SPECIFICATIONS
Service: Air and non-combustible, compatible gases.
Wetted Materials: Consult Factory.
Temperature Limits: -30 to 180°F (-34 to 82.2°C). 1823-00,
-20 to 180°F (-28.9 to 82.2°C).
Pressure Limits: 10 psig (68.95 kPa) continuous, 25 psig
(172.4 kPa) surge.
Switch Type: Single-pole double-throw (SPDT).
Repeatability: ±2%.
Electrical Rating: 15 A @ 120-480 VAC, 60 Hz. Resistive 1/8
HP @125 VAC, 1/4 HP @ 250 VAC, 60 Hz. De-rate to 10 A for
operation at high cycle rates.
Electrical Connections: 3 screw type, common, normally
open and normally closed.
Process Connections: 1/8˝ female NPT.
Mounting Orientation: Diaphragm in vertical position. Consult
factory for other position orientations.
Set Point Adjustment: Screw type inside mounting spud.
Weight: 1 lb, 5 oz (595 g).
Agency Approvals: CE, UL, CSA, FM.
DWYER INSTRUMENTS, INC.
Phone: 219/879-8000
www.dwyer-inst.com
P.O. BOX 373 • MICHIGAN CITY, INDIANA 46361, U.S.A.
Fax: 219/872-9057 e-mail: [email protected]
