111006
228-1594 REV 1
2
KEPCO, INC. " 131-38 SANFORD AVENUE " FLUSHING, NY. 11352 U.S.A. " TEL (718) 461-7000 " FAX (718) 767-1102 " email: kepco-

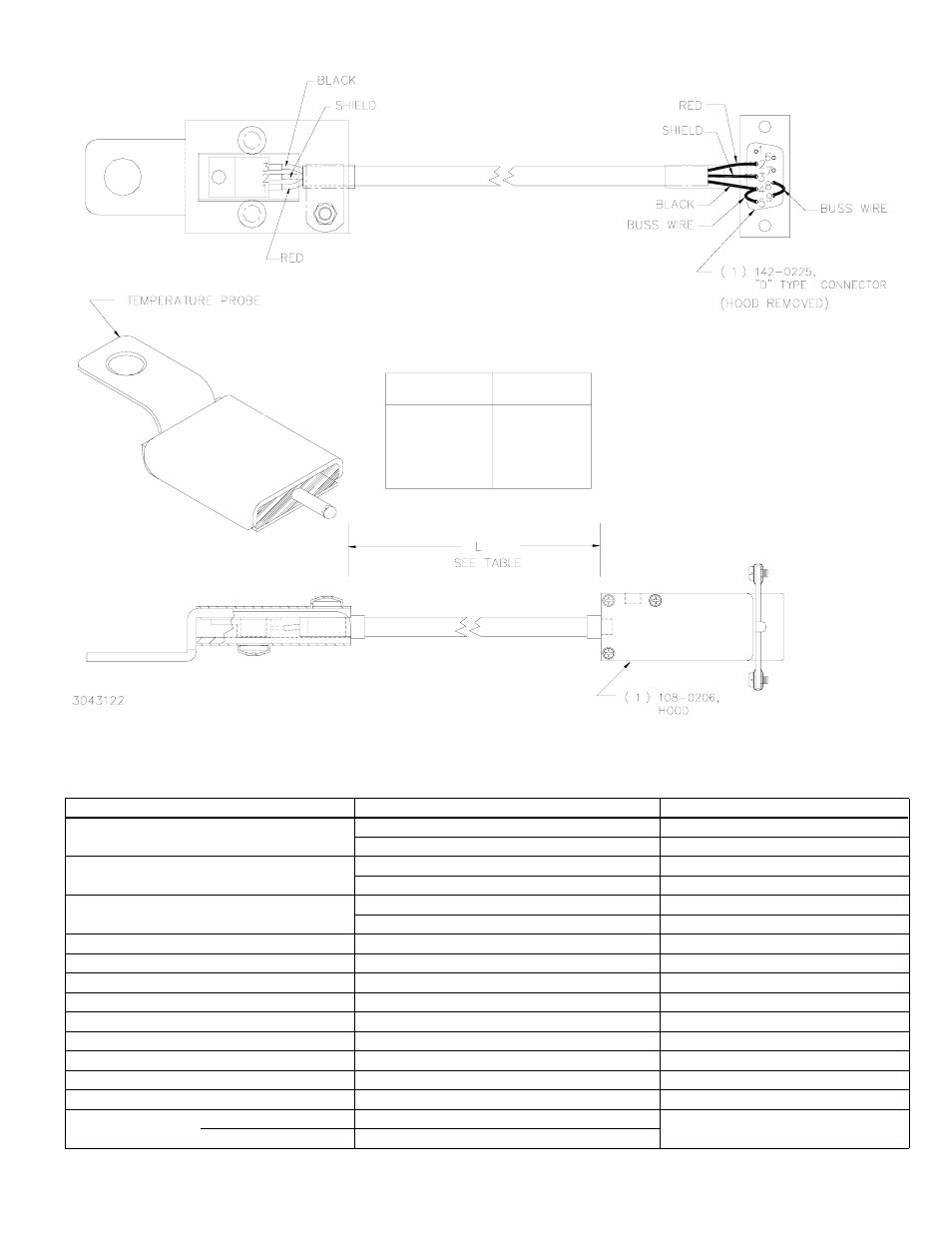

FIGURE 1. TEMPERATURE COMPENSATION PROBE
TABLE 1. TEMPCO TEMPERATURE COMPENSATION PROBE SPECIFICATIONS
SPECIFICATION
RATING
CONDITION
Supply Voltage
+5V
Kepco KRR, KES Models
Range: +4V to +30V
Other Applications
Temperature Range
0°C to 35°C
Kepco KRR, KES Models
0°C to 100°C
Other Applications
Accuracy
±0.6°C typ., ±1.5°C max.(tested)
TA = 25°C
±0.9°C typ., ±2°C max.(by design)
TA = 100°C, TA = 0°C
Non-linearity
±0.2°C typ., ±0.5°C max.(by design)
0°C
≤
TA
≤
100°C
Sensor gain
Range: +9.8 to 10.2mV/°C, +10.0mV/°C typ.
0°C
≤
TA
≤
100°C
Load Regulation
±0.5mV/mA typ., ±5mV/mA max.(by design)
0
≤
IL
≤
1mA, 0°C
≤
TA
≤
100°C
Line Regulation
±0.02mV/V typ., ±0.2mV/V max.(by design)
4V
≤
VS
≤
30V, 0°C
≤
TA
≤
100°C
Quiescent Current
91.5
µ
A typ., 141
µ
A max.(by design)
VS = +30V, 0°C
≤
TA
≤
100°C
Quiescent Current Temperature Coefficient
+0.39
µ
A/°C typ., +0.7
µ
A/°C (by design),
4V
≤
VS
≤
30V
Minimum Temperature for Rated Accuracy
0°C
Kepco KRR, KES Models
Long Term Stability
±0.08°C typ.
1000 hours, with junction at TMax
Thermal Resistance
Approximately 65°C/W
Junction - ambient
Resistance
Positive and Output wires
0.05 Ohms/ft max.
TA = 25°C
Return wire
0.01 Ohms/ft max
MODEL
TEMPCO-10
TEMPCO-50
TEMPCO-100
TEMPCO-200
LENGTH "L"
10 FEET
50 FEET
100 FEET
200 FEET
