DIN KRW-P
DIN-RAIL MOUNTING KIT
FOR KRW 350KV, KRW 351 KV
DESCRIPTION. Kepco KIT, Models DIN KRW-P contains a cover, a cable kit, a mounting bracket with left and right
preassembled mounting clips and associated hardware used to install KRW 350KV (+5V, ±12V) and KRW 351KV
(+5V, ±15V) power supplies on a DIN rail. The “P” suffix is for mounting the power supply perpendicular to the DIN rail
as shown in Figure 1. Outline Dimensions are shown in Figure 5

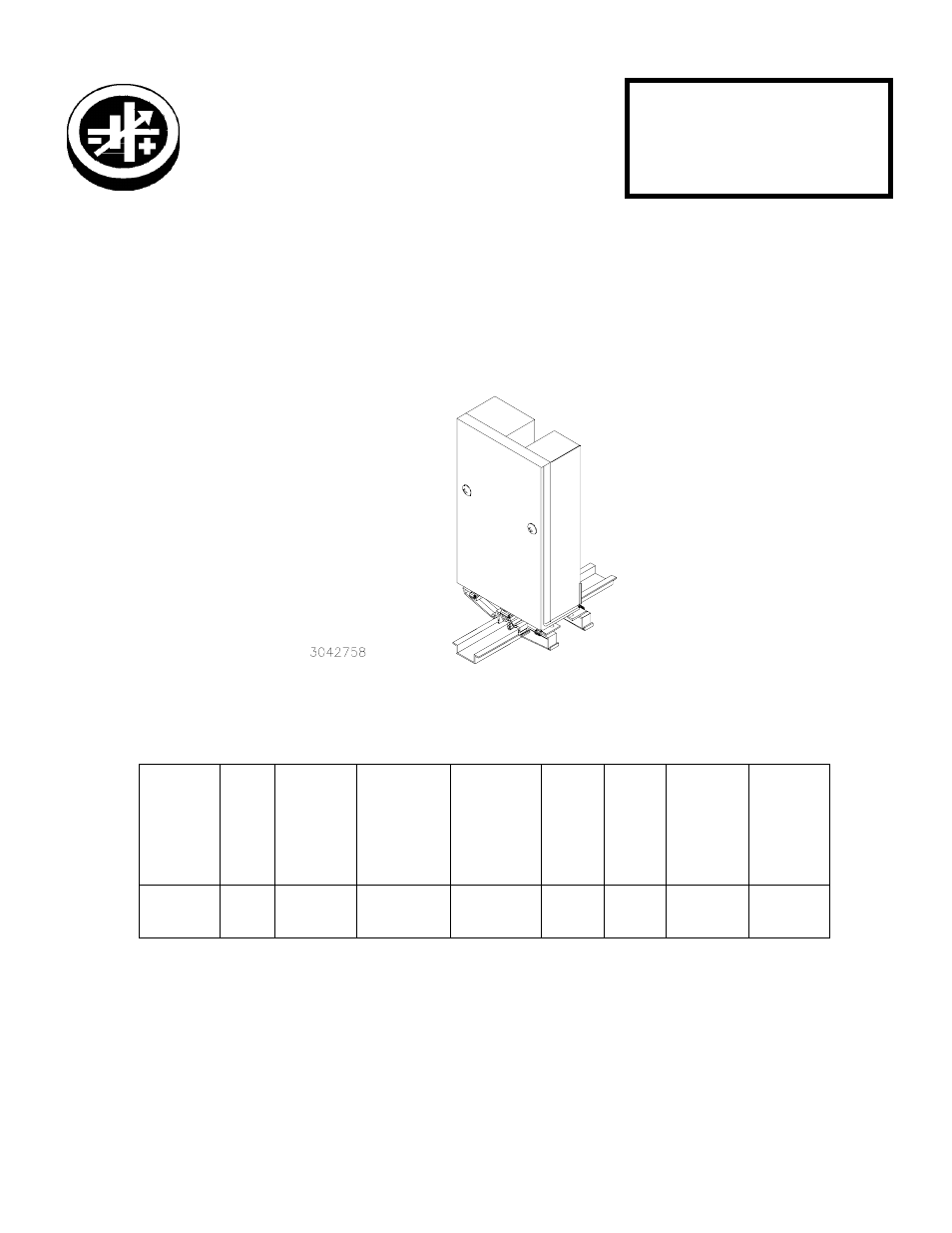

FIGURE 1. P SUFFIX ORIENTATION
TABLE 1. COMPONENTS SUPPLIED
CABLE
KIT
PART
NO.
COVER
PART
NO.
MOUNTING
BRACKET
PART NO.
SCREW
(QTY 2)
(Power Supply
To Mounting
Bracket)
PART NO.
WASHER
(QTY 2)
(Power Supply
To Mounting
Bracket)
PART NO.
CLIP
(QTY 2)
PART
NO.
CLIP
PLATE
(QTY 2)
PART
NO.
SCREW
Thread-form
(QTY 4)
(Clip To
Mounting
Bracket)
PART NO.
WASHER
(QTY 4)
(Clip To
Mounting
Bracket)
PART NO.
219-0242
CA 29
128-2058
101-0383
(8-32 X 3/16
PHPH)
103-0017
(NO. 8, INT.
TOOTH)
108-0366 128-1971
101-0443
(4-40 X 1/4
BHPH)
103-0014
(NO. 4, INT.
TOOTH)
