Página 20 05-25770-0D

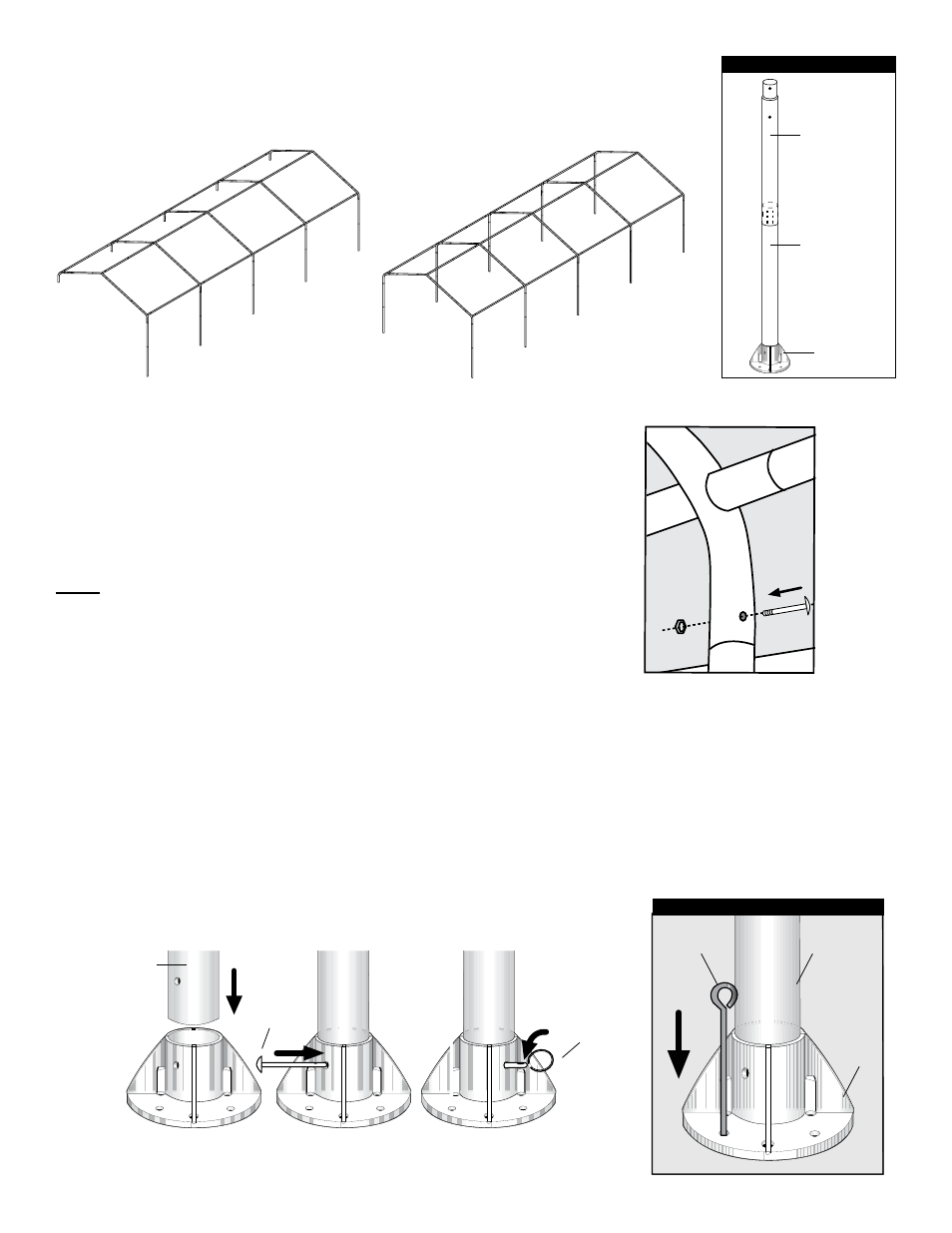

A. Inserte las placas de las patas de base en la parte inferior de las patas elevando cada pata para deslizar la
base debajo y en el extremo del poste.
B. Rote la base hasta que el agujero quede alineado con el del poste. Inserte contacto largo (10052) en cada
agujero para asegurar cada base. Repita para todas las 10 patas.
C. Hay cuatro agujeros en cada base de la pata que el ancla necesita ir ahí.
Seleccione un agujero en cada base de la pata. Introduzca cada ancla dentro
de la tierra hasta que la cabeza redonda esté tocando la base de la pata.
D. Introduzca una ancla dentro de todas las 10 bases de pata.
Este es un anclaje temporal. No se recomienda para uso permanente.
4. ASEGURE lAS PIERNAS
10093
Ring
10050
10052
A B
3. ENSAMBlE lAS PIERNAS Y ATE El TECHO
Ate las piernas en un lado del marco de la azotea. Repetición para el lado opuesto
Para asegurar las patas del toldo al ensamble del techo, inserte medio
seguros por el orificio and fondo de cada conector de 4 –vías.
Rote la pata si es necesario para alinear los orificios. Esto completa el
ensamble de patas para este lado. Repita los mismos pasos del otro
lado.
Nota: Compruebe que el agujero en el tubo en la parte de las 4 pa-
tas de esquina (800243) esté muy cercano a la parte superior para
la inserción de los ganchos en “S”.
5. CONECTAR lA BASE DE lAS PATAS Y ANClAR lA CARPA
10050
Asegure los pies
10093 10431
C
Asamblea de poste de la pierna
800243
10093
10050
