Page 13 05-25770-0D

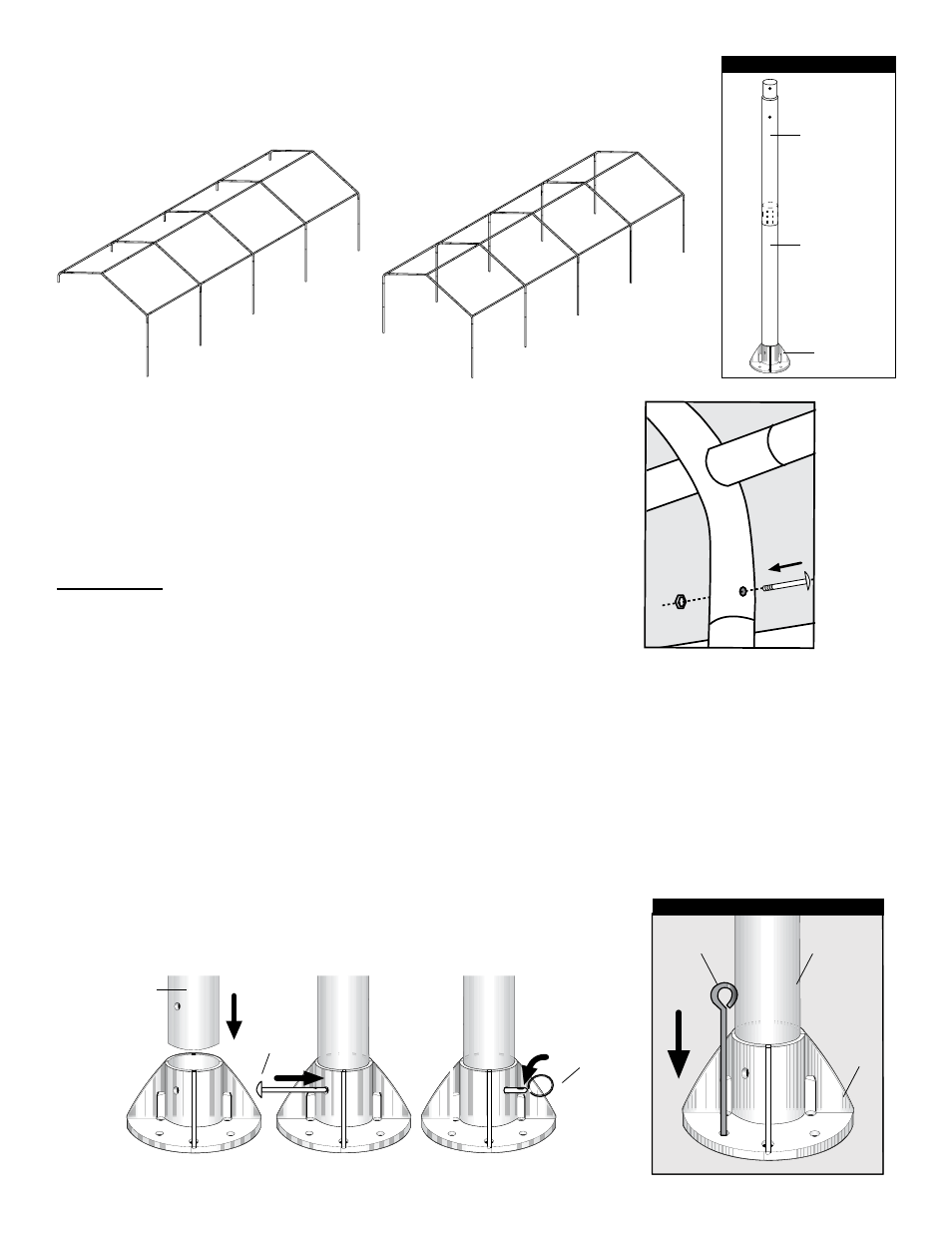

5. ATTACHER ET FIXER lES PIEDS
A. Insérer les plaques de pieds au bas des pieds en soulevant chaque pied pour faire glisser le pied dessous
et sur le bout du poteau.
B. Faire tourner le pied jusqu’à ce que le trou soit aligné avec le trou dans le poteau. Insérer la broche longue
(10052) dans le trou pour fixer le pied. Recommencer pour chaque pied.
C. Il y a quatre trous sur chaque pied de base dans lequel le point d'attache peut entrer. Choisissez un trou
dans chaque pied de base. Insérez chaque point d'attache dans le sol jusqu'à ce que la tête ronde touche le
pied de base.
D. Insérez un point d'attache dans chacun des 10 pieds de base.
C'est un point d'attache provisoire. Non destiné à
l'utilisation permanente.
3. ASSEMBlEz lES jAMBES ET lES PIEDS
Attachez les jambes sur un des coté de la toiture. Répétez de l’autre coté.
10093
Ring
10050
10052
A B
4. FIXER lES PIEDS
A. Assembler les milieu sections droites et les poser à côté de l’abri près
des connecteurs à 4 voies.
B. Insérer un pied du milieu sur un côté du cadre, côté cannelé sur le des-
sus. Insérer les autres pieds sur ce même côté. Recommencer pour l’autre
côté. Attacher maintenant les pieds aux connecteurs à courbure latérale
avec les broches. Voir diagramme.
REMARQUE: S’assurer que le trou dans les tuyaux sur les 4 jambes
de coin (800243) soient près du sommet pour l’insertion des crochets
en « S ».
10050
Ancrage des pieds de base
10093 10431
C
Assemblage des jambes
800243
10093
10050
