Français
2-3. SPÉCIFICATIONS
2-3-1. Spécifications générales
MATERIAUX
- pièces en contact avec le fluide
a. corps : se reporter aux codes modèles
b. joints toriques : caoutchouc au silicone
c. capteur de masse liquide (sauf
sous-ensemble à une électrode) : titane (modèles plastiques)
acier inoxydable AISI 316 (modèles acier inox)
- pièces sans contact avec le fluide
a. support de montage : acier inoxydable AISI 316 (SS)
polychlorure de vinyle (modèles plastique)
b. douilles de blocage : Ryton R4
c. anneau porte-gobelet d’étalonnage : acier inoxydable AISI 316
d. gobelet d’étalonnage
: polyethylene
e. écrou de serrage de plateau : acier inoxydable AISI 304 (excl. modèles plastique avec
3 électrodes)
VOLUME DE LA CHAMBRE DE MESURE
- chambre 3 électrodes
: 130 ml
- chambre 4 électrodes : 250 ml
CONNEXIONS DES CHAMBRES DE MESURE AU PROCESS
- chambre 3 et 4 électrodes
: 1 / 2 ” NPT ou bride avec joint LAP DIN ou ANSI
(voir code modèle)
COTES NOMINALES DES CONDUITES POUR MONTAGE DES SOUS-ENSEMBLES
- 1 électrode
: DN20
- 3 électrodes : DN50
- 4 électrodes : DN80
POIDS* : Voir tableau 2-1
Tableau 2-1
Matériaux PP SS PVC PVDF
Chambre
de mesure
sous-ensemble 1 électrode 0,2 kg 0,1 kg
sous-ensemble 3 électrodes 1,2 kg 0,5 kg
sous-ensemble 4 électrodes 3 ,0 kg 1,4 kg
chambre de mesure 3 électrodes 1,1 kg 2,2 kg 1,5 kg
chambre de mesure 4 électrodes 1,4 kg 6,5 kg 1,8 kg
* Accessoires non inclus.
2-3-2. Spécifications de fonctionnement
TEMPERATURE
- minimum
: -10°C
- maximum : dépend du matériau et de l’application (voir fig. 2-2)
ESTIMATION DU DEBIT
(chambres de mesure)
: 0,1 à 10 l/min (suivant l’application)
PRESSION : voir fig. 2-2

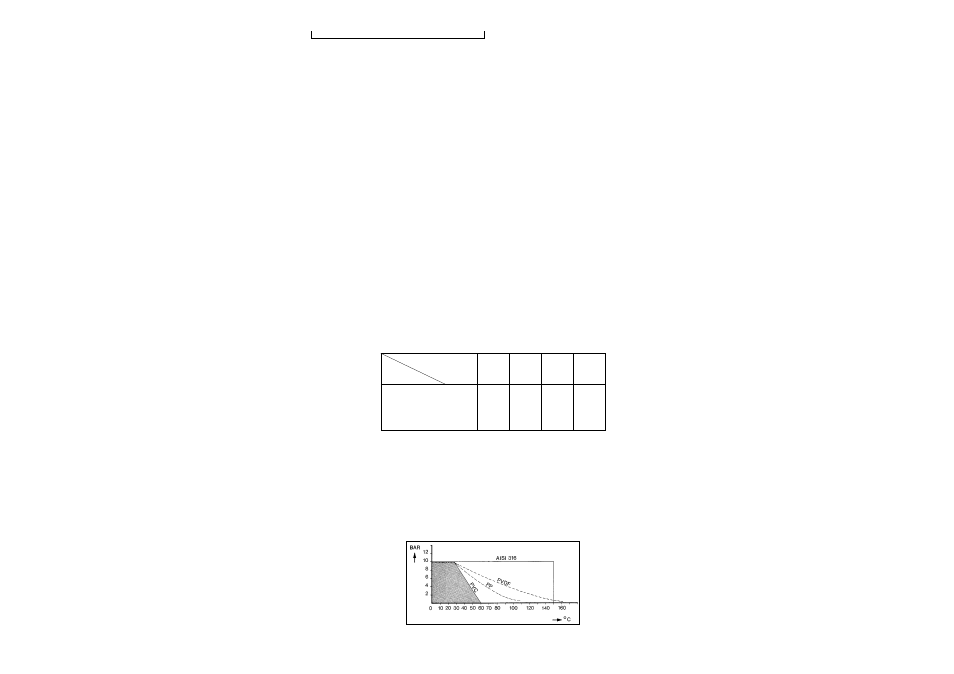

Fig. 2-2. Classe de pression/température
