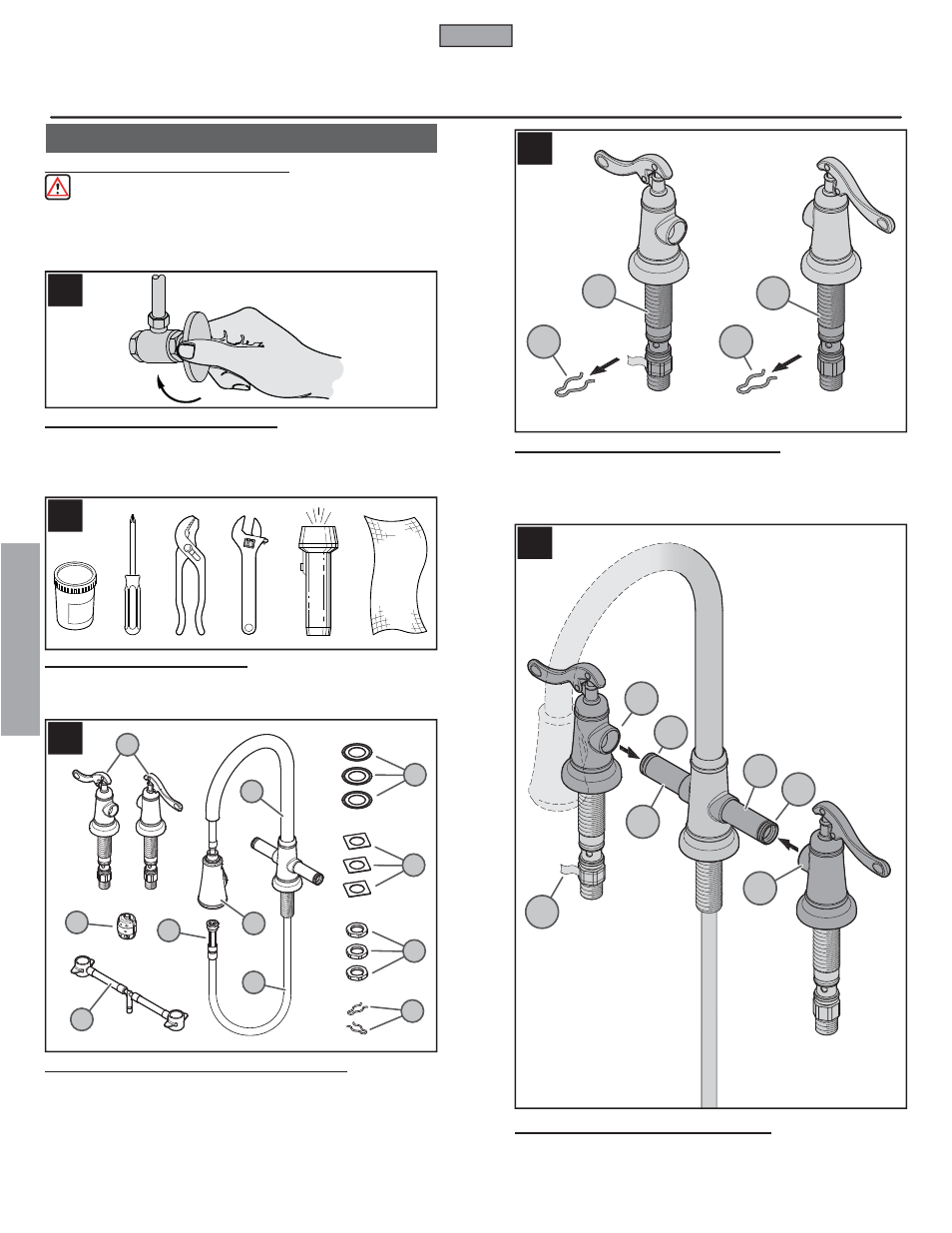

ÉTAPES PRÉLIMINAIRES
4
5
6
Merci d’avoir acheté ce produit Price Pfi ster. Tous les produits Price Pfi ster sont fabriqués avec soin et contrôlés à l’usine pour offrir une
longue durée de service sans problème dans des conditions d’utilisation normales. Il est facile de poser ce produit à l’aide d’un outillage
de base et de nos illustrations très claires. Pour toute question concernant ce produit, appeler le 1-800-Pfaucet (1-800-732-8238).
1 AVANT DE PROCÉDER À LA POSE
AVERTISSEMENT : lire attentivement toutes les instructions avant de procéder à
la pose. Price Pfi ster recommande de faire appel à un professionnel en cas d’incertitude
quant à l’installation de ce produit !
Ce produit doit être installé conformément à l’ensemble de la réglementation locale et
provinciale applicable à la plomberie et à la construction.
2 COUPURE DE L’ARRIVÉE D’EAU
Repérer les arrivées d’eau et fermer leurs robinets. Ces robinets se trouvent
généralement sous le lavabo ou à côté du compteur d’eau. En cas de remplacement
d’un robinet existant, le déposer du lavabo et nettoyer soigneusement la surface de
ce dernier.
3 OUTILLAGE RECOMMANDÉ
• Mastic de plombier • Tournevis cruciforme • Pince
• Clй а molette • Lampe de poche • Chiffon
L’installation peut exiger des tuyaux d’arrivée et/ou des vannes d’arrêt neufs ou d’autres outils.
4 VÉRIFICATION DU CONTENU DE LA BOÎTE
Lors de l’ouverture de la boîte, vérifi er son contenu pour s’assurer que toutes les pièces
suivantes accompagnent le mitigeur :
A Corps du bec B Corps de valves (2X) C Flexible extensible
D Douchette E Tuyaux F Bague de mastic (3X)
G Carré rondelle (3X) H Écrou de montage (3X) J Agrafe (2X(
K Mass L Connector rapide
Si l’une quelconque de ces pièces manque, bien vouloir contacter le département du
service après-vente de Price Pfi ster au 1-800-Pfaucet (1-800-732-8238).
5 FIXATION DES CORPS DE ROBINETS
Retirer l’attache (5A) du corps de robinet (5B) et la conserver.
6 FIXATION DES CORPS DE POIGNÉE
Glisser les connecteurs de la poignée (6A) sur les ponts en bec (6B). Pousser les
connecteurs de la poignée (6A) jusqu’à ce qu’ils soient complètement affi rmés. Faire
attention de ne pas endommager les joints toriques (6C). Le coros de poignée d’eau
CHAUDE, qui est étiqueté en rouge (6D), doit être positionné à gauche du bec.
12
A
B
C
D
E
G
K
L
F
H
J
5A 5A
5B 5B
6B
6A
6A
6B
6C
6C
6D
