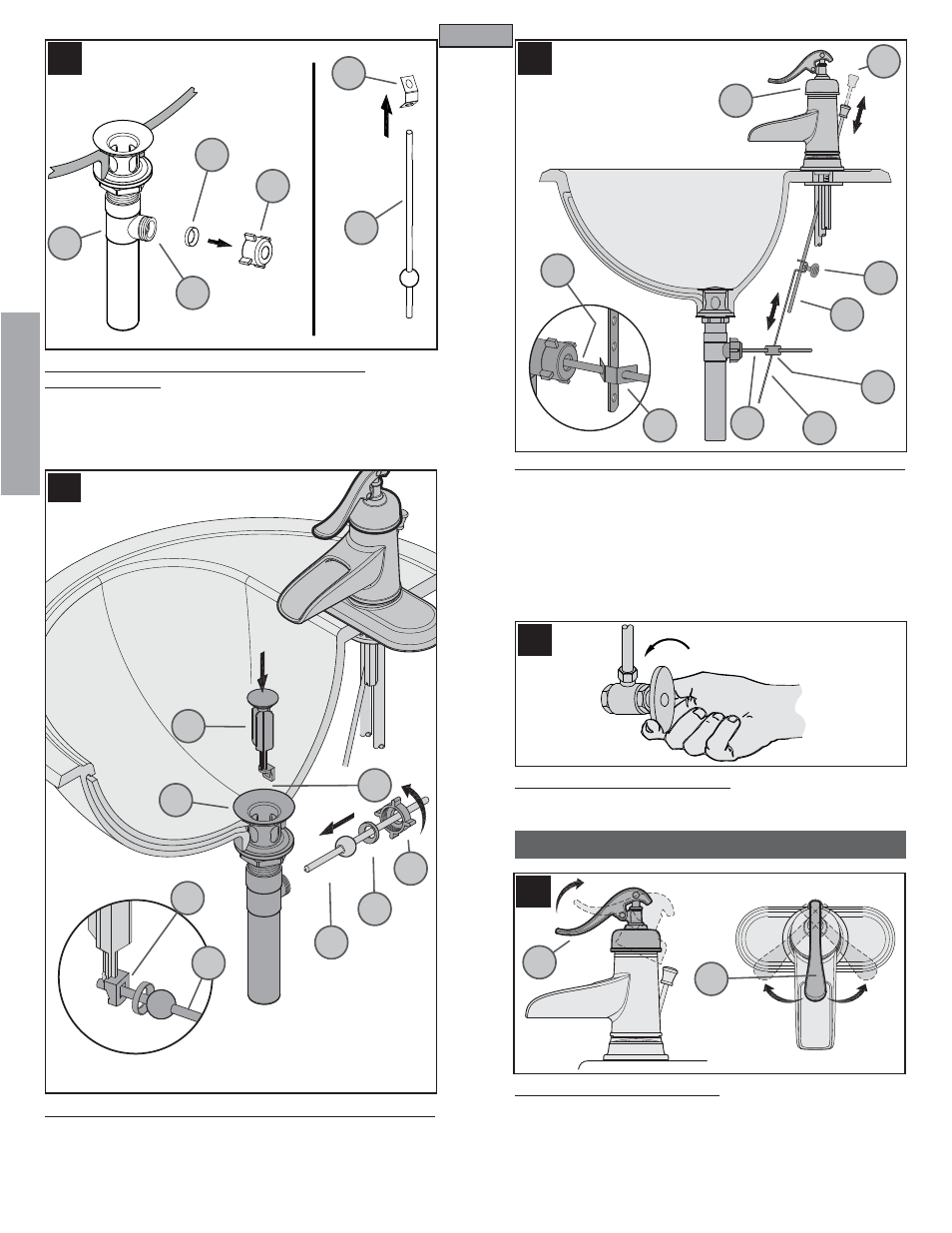

12 PREPARACIÓN DE LA BARRA DE RÓTULA DE
VACIADO RÁPIDO
Destornille la tuerca (12A) del cuerpo de drenaje (12B) y retenga un anillo de
empaque (12C) dentro del orifi cio de la barra de rótula (12D). Retire la presilla
de resorte (12E) de la barra de rótula (12F).
13 INSTALACIÓN DE LA BARRA DE RÓTULA DE VACIADO RÁPIDO
Baje el tapón (13A) en el cuerpo del drenaje (13B) con el rebajo (13C) apuntando
hacia atrás. Coloque la tuerca (13G) y el otro anillo de empaque (13H) sobre la
barra de rótula (13D). Inserte la barra de rótula (13D) en el agujero para la barra
(13E) a través del agujero del tapón (13F) y sujételo con la tuerca (13G).
14 CONEXIÓN Y AJUSTE DE LA BARRA DE VACIADO RÁPIDO
Coloque un extremo de la presilla de resorte (14A) sobre el extremo de la barra
de rótula (14B). Inserte la barra de rótula (14B) a través de un agujero de la
correa (14C). Conecte el otro extremo de la presilla de resorte (14A) a la barra
de rótula (14B). Inserte el extremo inferior de la barra de levantamiento (14D)
en el agujero sobre la correa (14C). Ajuste la altura de la barra de levantamiento
(14D) apretando el tornillo de mariposa (14E) en la correa (14C) o colocando
la barra de rótula (14B) en otro agujero de la correa (14C). Asegúrese de
dejar sufi ciente espacio entre la perilla (14F) y la brida (14G) de la barra de
levantamiento (14G) cuando la barra está en posición hacia abajo.
15 CÓMO ACTIVAR LA UNIDAD
Abra el suministro de agua fría y caliente, luego verifi que que no hay fugas por
abajo y arriba del fregadero.
16 FUNCIÓN DE LA VÁLVULA
Al levantar la manija de palanca (16A), la válvula se activará y permitirá el
fl ujo de agua. El fl ujo de agua aumentará al continuar levantando la manija de
palanca (16A). Al girar la manija de palanca (16A) en sentido contrahorario, la
temperatura del agua disminuirá hasta fl ujo frío únicamente. Al girar la manija
de palanca (16A) en sentido horario, la temperatura del agua aumentará hasta
fl ujo caliente únicamente.
FUNCIONES DEL GRIFO
8
14B
14E
16A
12C
12F
12A
12B
12E
12D
13A
13B
13C
13D
13E
13H
13D
13G
14C
14D
14A 14B
14A
14F
14G
16A
ABIERTA
CALIENTE FRÍA
