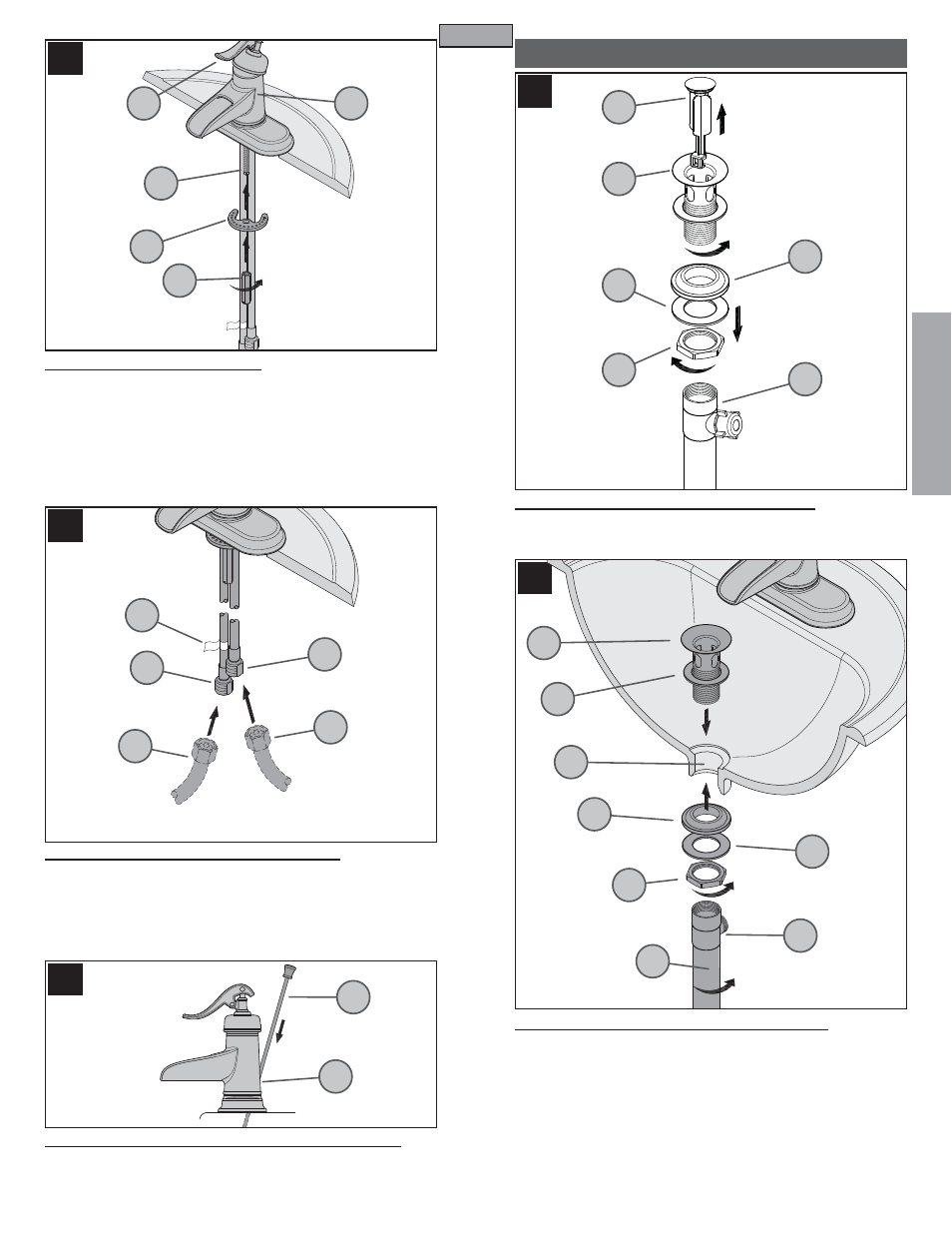

8 CONEXIONES DE SUMINISTRO DE AGUA
Conecte las tuberías de suministro de agua (8A) a las entradas del grifo (8B).
Conecte la línea de suministro de agua caliente al conector de entrada de
agua caliente indicado con la etiqueta roja (8C). (Las líneas de suministro
no son incluidas.) Siga las instrucciones del fabricante al instalar las líneas
de fuente.
7 CÓMO ASEGURAR EL GRIFO
Desde abajo del fregadero, sujete el cuerpo de control (7A) colocando la
arandela de metal (7B) y enroscando la tuerca larga ( 7 /
16
Hex.) (7C) sobre el
poste de montaje (7D). Asegúrese de que las protuberancias en la arandela
de metal (7B) queden apuntando hacia arriba. No apriete demasiado, verifi que
que la manija (7E) gira de igual forma en ambas direcciones. Con la mano
apriete la tuerca larga (7C). Asegure la tuerca larga (7C) pero no exceda un
cuarto de vuelta.
Precaución: ¡No apriete demasiado!
9 CÓMO CONECTAR LA VARILLA PARA ELEVACIÓN
Introduzca la varilla para elevación (9A) en el agujero detrás del conducto
(9B). Suavemente, coloque la varilla para elevación (9A) en el agujero en el
núcleo del conducto (9B).
10 PREPARACIÓN DEL MECANISMO DE VACIADO
Retire la brida (10A) del cuerpo de drenaje (10B). Quite la contratuerca (10C),
arandela de fricción (10D), arandela de hule (10E) y el tapón (10F) de la brida
(10A).
11 INSTALACIÓN DEL MECANISMO DE VACIADO
La brida (11A) puede instalarse con o sin sello de hule (11B). Si la brida (11A) se
instala sin sello de hule, aplique pequeño cordón de masilla de plomería debajo
de la brida (11A) y alrededor del agujero de drenaje (11C). Inserte la brida (11A)
en el agujero de drenaje (11C). Desde abajo, deslice la arandela de hule (11D) y
la arandela de fricción (11E) sobre el extremo inferior de la brida (11A). Atornille
la contratuerca (11F) hasta que la arandela de hule (11D) se asiente fi rmemente
dentro del agujero de drenaje (11C). Quite el exceso de masilla de plomería. Aplique
cinta de plomero de PTFE a las roscas externas inferiores de la brida (11A) de
acuerdo con las instrucciones del fabricante. Atornille el cuerpo de drenaje (11G)
al extremo inferior de la brida (11A) y ajústelo de manera que el agujero de la barra
de rótula (11H) quede de frente hacia atrás.
INSTALACIÓN DEL CUERPO DE DRENAJE DE SALTO
7
7B
7C
7D
9A
9B
10D
10F
10E
10A
10B
10C
11A
11B
11C
11D
11E
11F
11H
11G
7A 7E
CALIENTE FRÍA
8B
8B
8A
8C
8A
