ESPAÑOL
ESP
A
Ñ
OL

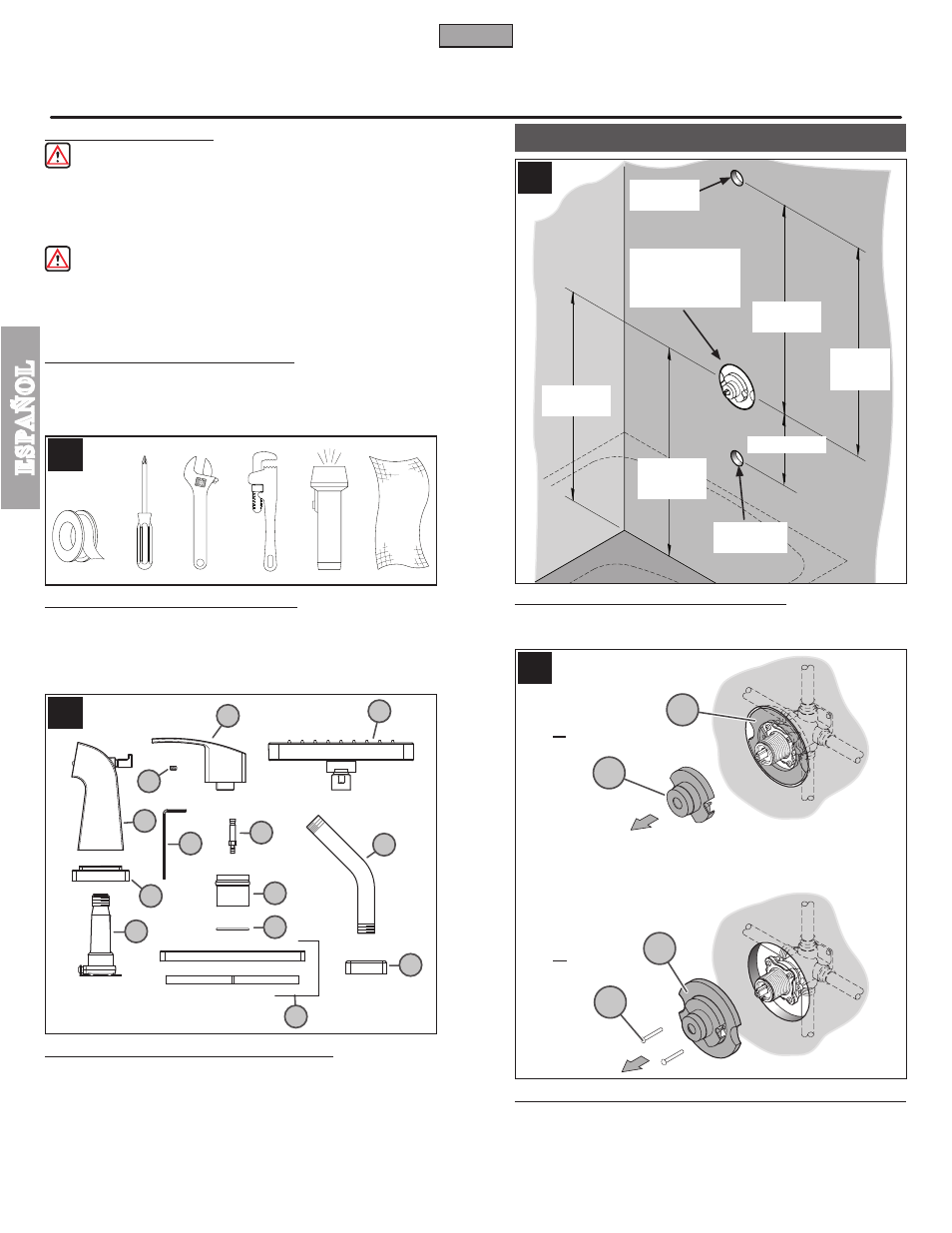

PASOS PARA INSTALACIÓN
4
5
6
3
Gracias por haber comprado este producto Price Pfister. Todos los productos Price Pfister están diseñados cuidadosamente y son sometidos a
pruebas en la fábrica para ser utilizados sin problemas bajo condiciones normales. Este producto es fácil de instalar con herramientas básicas
y nuestras instrucciones ilustradas fáciles de seguir. Si tiene alguna pregunta sobre este producto, llame al 1-800 Pfaucet (1-800-732-8238).
3 HERRAMIENTAS RECOMENDADAS
•Cinta para plomería PTFE o sello para roscas
•Destornillador en cruz •Llave ajustable •Llave para tuberías
•Linterna de mano •Paño
Para instalar el conducto se necesita un acoplador para tuberías, así como otras
herramientas adicionales.
4 REVISIÓN DEL CONTENIDO DE LA CAJA
Luego de abrir la caja, verifique que todos los artículos siguientes se encuentran
presentes.
A Empaque y reborde para acabado B Arandela
C Manguito para retención D Vástago para extensión E Manija
F Tornillo para ajuste G Llave hexagonal H Conducto de desviación
J Brazo de la ducha K Cabezal de la ducha L Reborde de la ducha
M Reborde del conducto N Conectador interno
Si falta alguno de estos elementos, sírvase ponerse en contacto con el departamento de
servicio al cliente de Price Pfister al 1-800-Pfaucet (1-800-732-8238).
5 INSPECCIÓN DEL ÁREA DE TRABAJO
Verifique que los tamaños de los agujeros y sus posiciones en la pared sean los
correctos.
6 OPCIONES PARA CUBIERTA PROTECTORA PARA YESO
A. En donde exista cubierta protectora para yeso (plasterguard), quite la sección central
(6B) de la cubierta protectora para yeso (6A). El uso de las cubiertas protectoras para
yeso es opcional en instalaciones normales.
B. Si no se ha de instalar una cubierta protectora para yeso, quite los tornillos (6C), y
la cubierta protectora para yeso (6A).
1 ANTES DE PROCEDER
ADVERTENCIA: Antes de proceder, lea completamente todas las instrucciones.
Price Pfister recomienda llamar a un profesional si no se está seguro acerca de cómo
instalar este producto.
Este producto debe instalarse de acuerdo a los códigos de plomería y de construcción
locales y estatales.
ADVERTENCIA: Este producto ha sido diseñado para funcionar con válvulas de
equilibrio de presión serie 0X8. No funciona con cualquier otro tipo.
Por favor repase las instrucciones de instalacion de la válvula 0X8 antes de instalar
este producto.
2 CIERRE EL SUMINISTRO DE AGUA
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran cerca del medidor de agua. Si se trata del reemplazo de
una unidad existente, quite la unidad existente y limpie completamente la superficie
de montaje.
6
A
B
6A
6B
6A
6C
Dia. 31,7 mm
(1 1/4”)
Dia. 119 mm (4 3/4”)
Dia. 100 mm (4”)
para instalaciones en
paredes delgadas
120 cm (48”)
Tina y ducha
75 cm (30”)
Ducha
solamente
75 cm (30”)
Tina y ducha
20 cm (8”)Min.
120 cm (48”)
Ducha
solamente
Dia. 31,7 mm
(1 1/4”).
L
B
C
D
E
F
G
N
H
K
M
J
A
