FRANÇAIS
FRAN
Ç
AIS

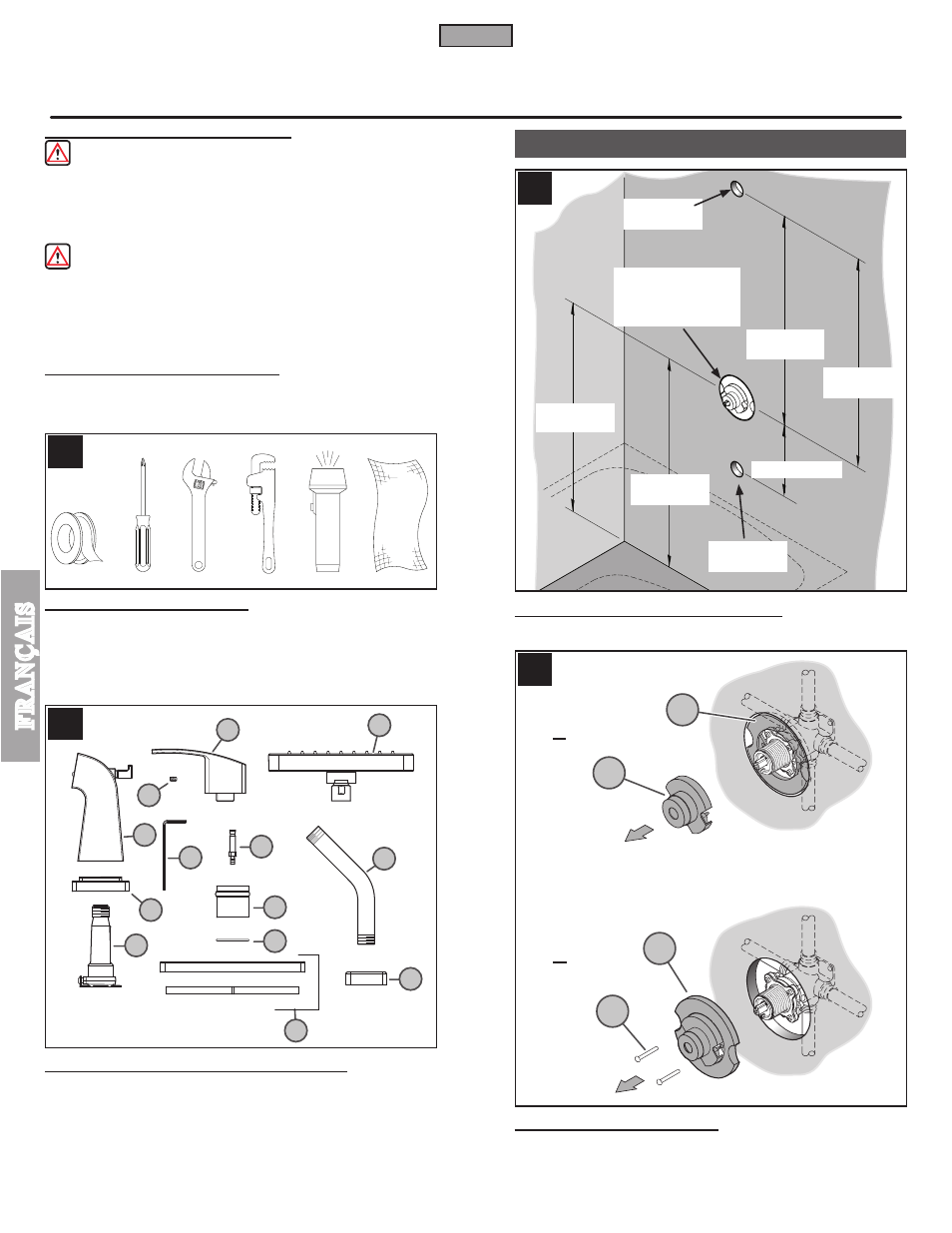

ÉTAPES DE LA POSE
5
6
3
4
Merci d’avoir acheté ce produit Price Pfister. Tous les produits Price Pfister sont fabriqués avec soin et contrôlés à l’usine pour offrir une
longue durée de service sans problème dans des conditions d’utilisation normales. Il est facile de poser ce produit à l’aide d’un outillage
de base et de nos illustrations très claires. Pour toute question concernant ce produit, appeler le 1-800-Pfaucet (1-800-732-8238).
3 OUTILLAGE RECOMMANDÉ
• Ruban PTFE de plombier ou mastic d’étanchéité de filetage
• Tournevis cruciforme • Clй а molette • Clé serre-tube
• Lampe de poche • Chiffon
L’installation exige un manchon fileté pour tuyau pour la pose du bec, ainsi que d’autres
outils.
4 VÉRIFICATION DU CONTENU DE LA BOÎTE
Lors de l’ouverture de la boîte, s’assurer qu’elle contient toutes les pièces suivantes :
A Bride et étanchéité de garniture B Rondelle
C Manchon de retenue D Rallonge de tige E Manette
F Vis de pression G Clé mâle coudée H Bec à mécanisme de dérivation
J Bras de douche K Douchette L Bride de douche
M Bride de bec N Connecteur interne
Si l’une quelconque de ces pièces est manquante, bien vouloir contacter le service
après-vente de Price Pfister au 1-800-Pfaucet (1-800-732-8238).
5 CONTRÔLE DE LA ZONE DE TRAVAIL
Vérifier que le diamètre et la position des trous sur le mur sont corrects.
6 OPTIONS DE PARE-PLÂTRE
A. En cas de pose avec pare-plâtre, éjecter la section centrale (6B) du pare-plâtre (6A).
L’utilisation d’un pare-plâtre est facultative pour les installations standard.
B. En cas de pose sans pare-plâtre, retirer la vis (6C) et le pare-plâtre (6A).
1 AVANT DE PROCÉDER À LA POSE
AVERTISSEMENT : lire attentivement toutes les instructions avant de procéder à
la pose. Price Pfister recommande de faire appel à un professionnel en cas d’incertitude
quant à l’installation de ce produit !
Ce produit doit être installé conformément à l’ensemble de la réglementation locale et
provinciale applicable à la plomberie et à la construction.
AVERTISSEMENT : ce produit est conçu pour être utilisés avec les mitigeurs
à régulation de pression Price Pfister de la série 0X8. Il ne s’adaptera à aucun autre
produit.
S’il vous plaít révisez les instructions d’installation de la value 0x8 avant d’installer
ce product.
2 COUPURE DE L’ARRIVÉE D’EAU
Repérer les arrivées d’eau et fermer leurs robinets. Ces robinets se trouvent
généralement à côté du compteur d’eau. En cas de remplacement d’une garniture
existante, la déposer et nettoyer soigneusement la surface de montage.
10
A
B
6A
6B
6A
6C
31,7 mm
(1 1/4po) diam.
119 mm (4 3/4 po) diam.
100 mm (4 po) diam.
pour pose sur cloison
mince
120 cm (48 po)
douche seule
75 cm (30 po)
douche seule
75 cm (30 po)
bain et douche
20 cm (8 po) min.
120 cm (48 po)
bain et douche
31,7 mm
(1¼ po) diam.
L
B
C
D
E
F
G
N
H
K
M
J
A
