Merci d’avoir acheté ce produit Price Pfister. Tous les
produits Price Pfister sont fabriqués avec soin et contrôlés
à l’usine pour offrir une longue durée de service sans
problème dans des conditions d’utilisation normales. Il est
facile de poser ce produit à l’aide d’un outillage de base
et de nos illustrations très claires. Si vous avez n'importe
quelles questions concernant ce produit, voir l'information
à la page précédente.
1 AVANT DE PROCÉDER À LA POSE
AVERTISSEMENT : lire attentivement toutes les instructions
avant de procéder à la pose. Price Pfister recommande de
faire appel à un professionnel en cas d’incertitude quant
à l’installation de ce produit ! Ce produit doit être installé
conformément à l’ensemble de la réglementation locale et
provinciale applicable à la plomberie et à la construction.
2 COUPURE DE L’ARRIVÉE D’EAU
Repérer les arrivées d’eau et fermer leurs robinets. Ces
robinets se trouvent généralement sous le lavabo ou à côté
du compteur d’eau. En cas de remplacement d’un robinet
existant, le déposer du lavabo et nettoyer soigneusement
la surface de ce dernier.
3 INSTRUCTIONS POUR LE MONTAGE
En cas de pression dynamique supérieure à 5 bar (75
psi), nous conseillons d’utiliser un réducteur de pression.
Avant de procéder au montage, nous vous conseillons
de purger soigneusement les tuyauteries d’eau chaude
et d’eau froide pour éviter que saleté et résidus puissent
compromettre lamarche de la robinetterie.

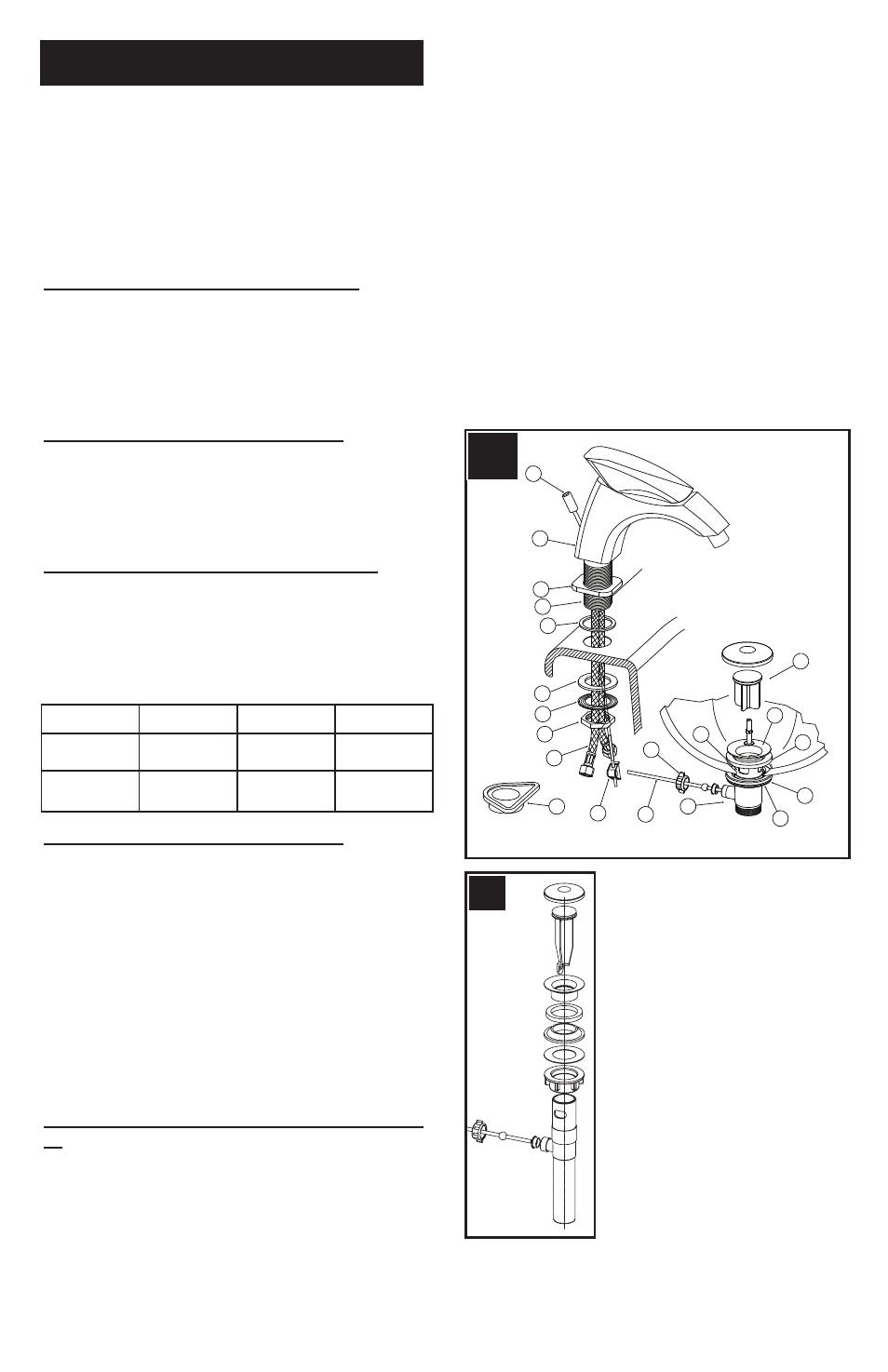

4 INSTALLATION DU BIDET (fig. A)
Insérez la tige de levée (1) dans le trou à l'arrière du corps
du bidet (2). Assurez-vous que la base du joint d'étanchéité
(5) est bien appuyée sur la base du bec (4). Placez la
base du bec (4) et la base du joint d'étanchéité (5) sur le
bas du corps du bidet (2). À partir du dessus du lavabo,
insérez les tubes d'alimentation du bidet (9) et l'anse filetée
(3) dans le trou du lavabo. Du dessous du lavabo, fixez le
corps du robinet (2) en plaçant la rondelle en caoutchouc
(6) et la rondelle métallique (7) sur l'anse filetée (3). Pour
les comptoirs minces, utilisez la bride (20) plutôt que les
rondelles (6 et 7) pour fixer le bidet.
Mise en garde : ne serrez pas trop!
5 INSTALLATION DU CORPS DU DRAIN (fig.
A)
La bride (17) peut être installée avec ou sans le joint
d'étanchéité en caoutchouc (10). Si la bride du drain (17)
est installée sans le joint d'étanchéité en caoutchouc,
appliquez une petite bille de mastic à plomberie sous la
bride du drain (17) et autour de l'ouverture du drain (18).
Insérez la bride (17) dans l'ouverture du drain (18). À partir
du dessous, faites glisser la rondelle en caoutchouc (11) et
la rondelle (5) sur la base de la bride (17). Vissez le contre-
écrou (12) jusqu'à ce que la rondelle de caoutchouc (11)
soit bien assise fermement à l'intérieur de l'ouverture du
drain (18). Retirez le mastic de plomberie en trop. Ajuster
le corps du drain afin que l'ouverture du levier à rotule (15)
soit face vers l'arrière.
Placez le bouchon (16) dans la bride (17). Placez le boulon
(19) sur le levier à rotule (13). Insérez le levier à rotule (13)
dans l'ouverture du levier à rotule (15) en passant par le trou
du bouchon (16) et fixez-le avec le boulon (19). Placez une
extrémité de la pince à ressort (14) sur l'extrémité du levier
à rotule (13). Insérez le levier à rotule (13) dans la pince à
ressort (14). Assurez-vous de laisser assez d'espace entre
le levier à rotule (13) et le corps du bec (2) quand le levier à
rotule est baissé. Note : Votre modèle peut avoir un corps
alternatif de drain (voir la fig. A2).
FRANCAIS
Alimentation Recommandée Maximum Minimum
Température eau
chaude
65 Cº (150F) 80 Cº (175F) 15 Cº (60F)
Pression
dynamique
3 BAR (44PSI) 5 BAR (73PSI) 0.5 BAR (7PSI)
2
1
4
3
5
6
7
8
9
20
16
11
12
15
18
19
10
17
13 14
A
