ESPAÑOL
ESP
A
Ñ
OL
11
12
13

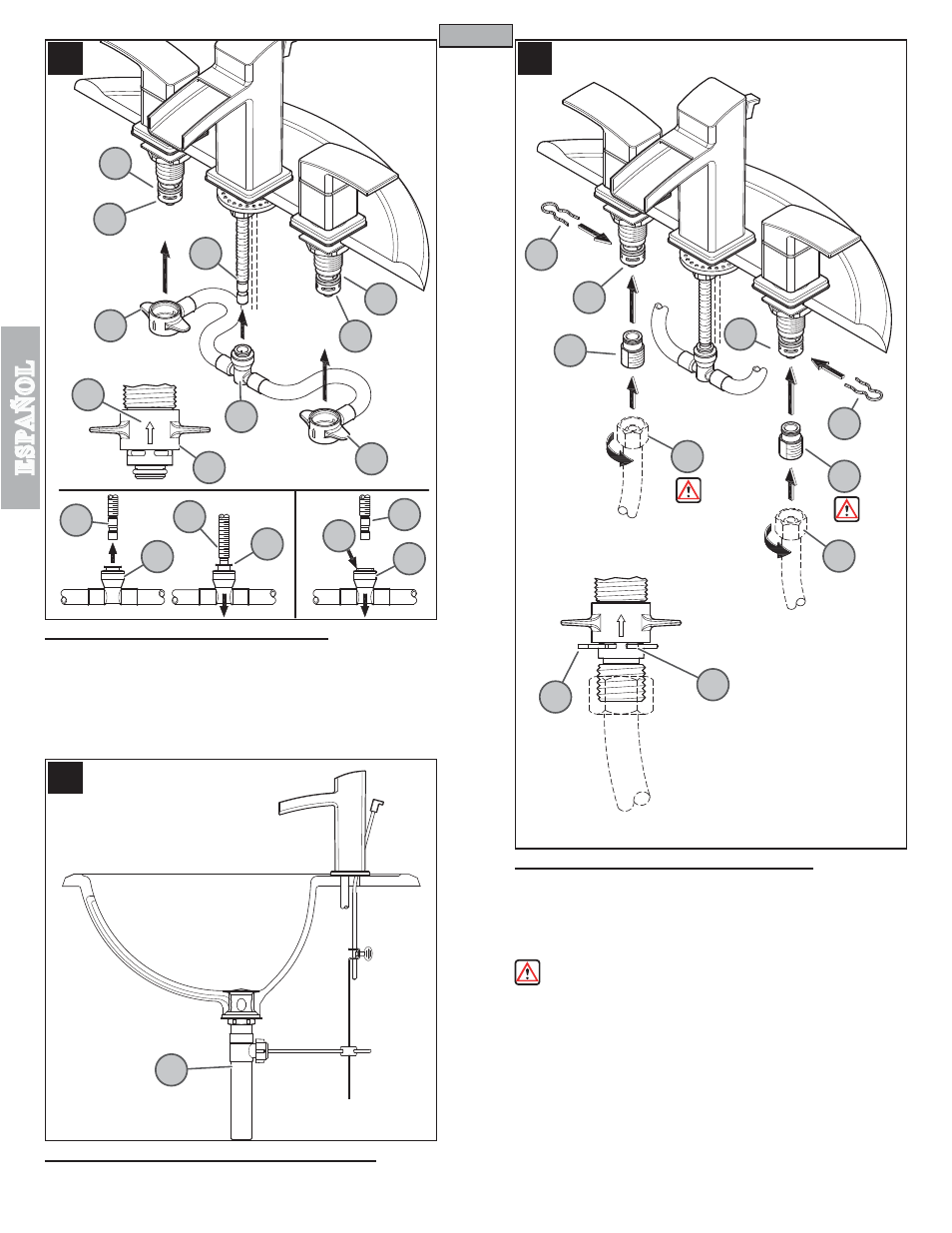

11 CÓMO CONECTAR DE LA MANGUERA
Desde abajo del fregadero, introduzca el conector central (11A) en el vástago del
conducto (11B) hasta que ya no se le pueda presionar más. Tire del recinto de conexión
rápida (11A). Si el recinto y el collarín interno (11C) se separan ligeramente pero no se
salen del tubo receptor (11B), la conexión esta segura.
Coloque los conectores de extremo (11D) con las flechas (11E) señalando para arriba en los
cuerpos de las válvulas (11F). Presione los conectores de extremo (11D) completamente hacia
arriba hasta que se asienten completamente. Cuide de no dañar los aros tóricos (11G).
12 INSTALACIÓN DEL MECANISMO DE VACIADO
Instale y ajuste el cuerpo de drenaje (12A) con las instrucciones que son incluidas en
el conjunto del cuerpo de drenaje.
13 CONEXIONES DE SUMINISTRO DE AGUA
Primero, enrosque los conectadores de entrada (13A) en las líneas de suministro de agua (13B).
Entonces, inserte los conectadores de entrada (13A) en los cuerpos de válvula (13C). Las líneas
de suministro de agua caliente se instalan en la entrada izquierda. Las líneas de suministro de
agua fría se instalan en la entrada derecha. (Las líneas de suministro no son incluidas.) Siga
por favor las instrucciones del fabricante al instalar las líneas de fuente. Después, inserte los
sujetadores (13C) en los agujeros de los cuerpos de válvula (13D), para fijar la unidad.
ADVERTENCIA: ¡No tuerza los conectadores de la entrada (13A) una vez que
estén instalados!
8
11A
11D
11D
11F
11G
11F
11G
11D
11E
11A
11B
11C
11B
11A
11C
11B
11B
12A
13A
13A
13D
13B
13C
13C
13D
13B
13E
13D
CALIENTE
FRÍA
