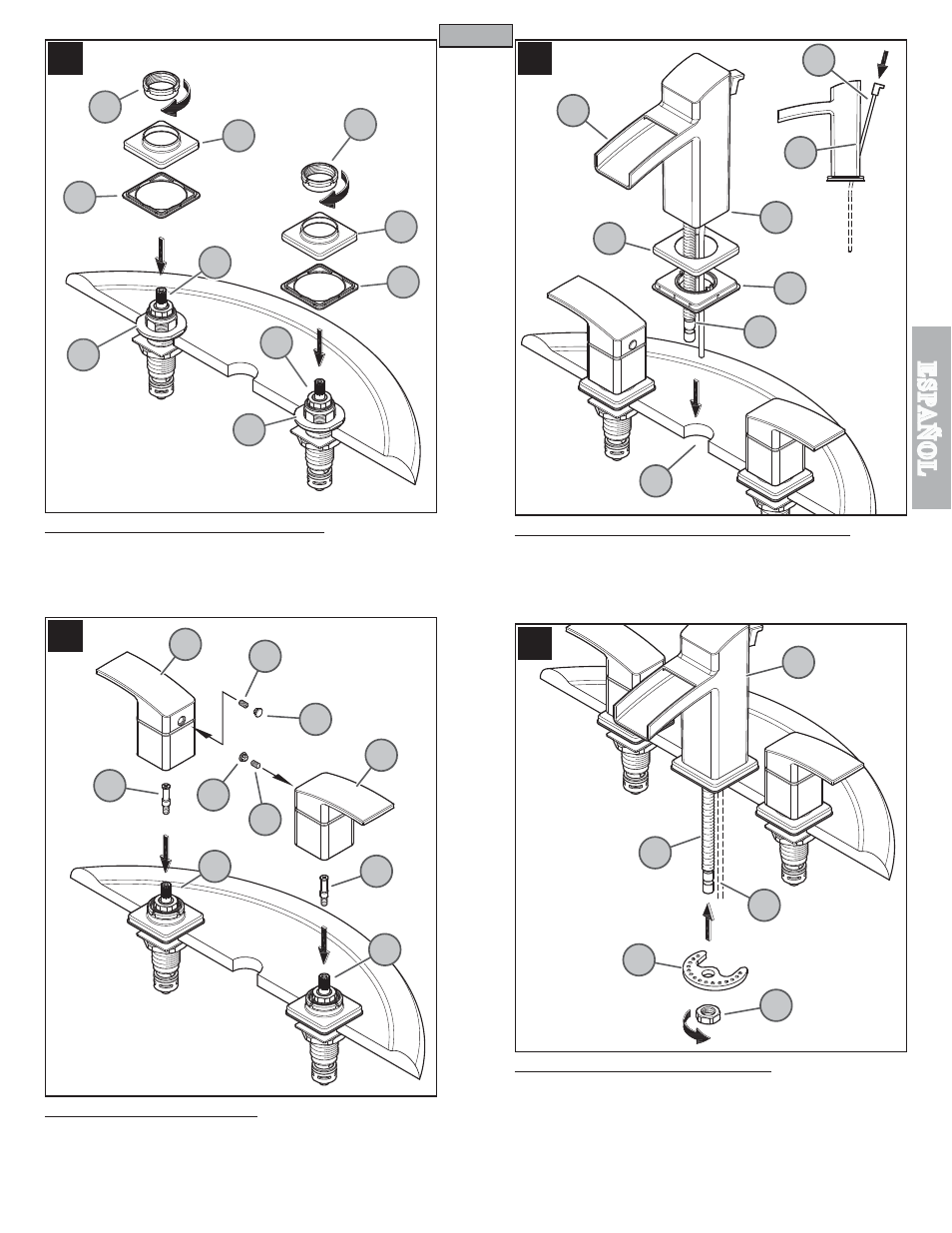

7 LA UNIÓN DEL REBORDE DE VÁLVULA

Coloque la base de cierre (7A) y el reborde (7B) sobre el cuerpo de válvula (7C) cubriendo
las arandelas del cuerpo de válvula (7D). Asegure atornillando la tuerca de plástico
(7E) sobre el cuerpo de válvula (7C).

8 INSTALACIÓN DE LA MANIJA

Enrosque la extensión del vástago (8A) en el vástago de la válvula (8B). Con las válvulas
en la posición “cerrada” coloque los Cubos del Puño (8C) en los vástagos (8B) y apriete
los tornillo de presión (8D) con la llave de tuerca hexagonal que es incluida con este
producto. Asegure de que el tornillo de ajuste (8D) esté apretado con seguridad en la
manija (8C). Coloque el botón decorativo (8E).

9 CÓMO COLOCAR EL CUERPO DEL CONDUCTO

Introduzca la varilla para elevación (9A) en el agujero detrás del conducto (9B). Coloque
la base de cierre (9C) contra el fondo de la Base del conducto (9D). Ponga la base
del conducto (9D) contra el fondo del cuerpo del conducto (9E). Con el conducto (9F)
apuntando hacia delante, instale cuidadosamente la varilla para elevación (9A), y el
vástago (9G) a través del agujero central del fregadero (9H).

10 CÓMO ASEGURAR EL CONDUCTO

Desde abajo del fregadero, sujete el cuerpo del conducto (10A) colocando la arandela
de metal (10B) y enroscando la tuerca para montaje (10C) sobre el vástago del
conducto (10D). Asegúrese de que las protuberancias en la arandela de metal (10B)
queden apuntando hacia arriba. Asegúrese que la barra para elevación (10E) se mueve
libremente. Asegúrese que el cuerpo del conducto (10A) esté centrado y mirando al
frente y apriete la tuerca para montaje (10C) hasta que el cuerpo del conducto (10A)
esté ﬁrmemente asegurado al fregadero.

Precaución: ¡No apriete demasiado!
