FRANÇAIS
FRAN
Ç
AIS
11
12
13

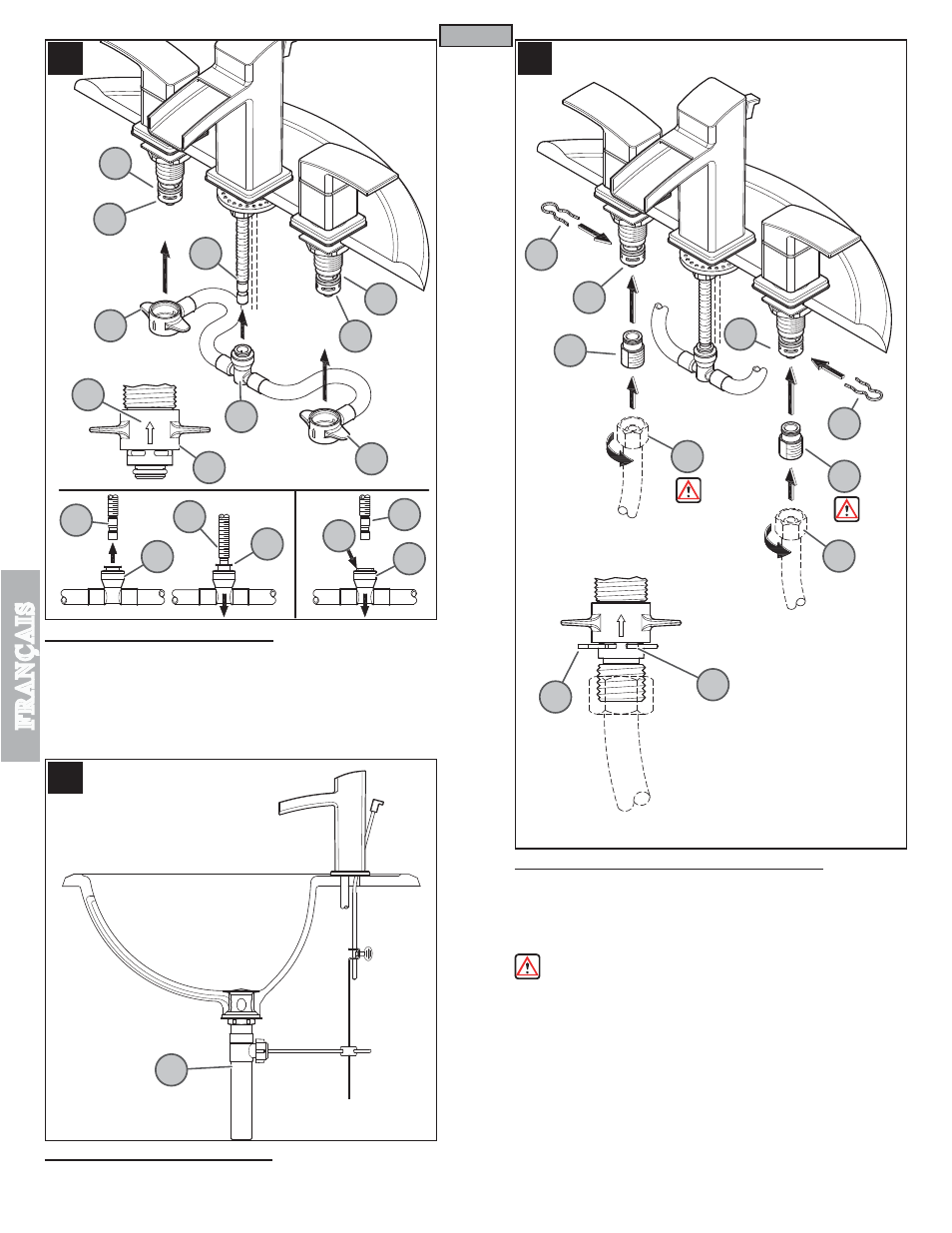

11 COMMENT RELIER DU TUYAU
Depuis le dessous du lavabo, poussée le raccord central (11A) sur la tube récepteur (11B)
Tirer sur le raccord rapide (11A). Si ce raccord se sépare légèrement du collet intérieur
(11C) mais ne se détache pas du tube récepteur (11B), la connexion est sûre.
Glisser les raccords d’embouts (11D) avec des flèches (11E) se dirigeant vers le haut sur
les corps de robinets (11F). Pousser les raccords (11D) à fond vers le haut jusqu’à ce qu’ils
soient bien en place. Faire attention de ne pas endommager les joints toriques (11G).
12 INSTALLATION DE LA BONDE
Installez et adapte le corps de bonde (12A) avec les instructions qui sont inclus dans
l’ensemble du corps de bonde.
13 RACCORDEMENTS DES ARRIVÉES D’EAU
Premier, visser connecteur d’entrée (13A) dans puis les tuyaux d’arrivée d’eau (13B).
Insérez les connecteurs d’entrée (13A) dans des corps de valve (13C). Les canalisations
d’alimentation d’eau chaude entrent á l’admission gauche. Les canalisations d’alimentation
d’eau froide entrent á l’admission droite. (Tuyaux d’arrivée d’eau ne sont pas incluses.)
Veuillez suivre les instructions du fabricant quand installant les robinets d’arrivée. Après,
insérez l’agrafe (13C) dans les trous du corps de valve (13D) pour assujettir celui-ci.
AVERTISSEMENT : Ne tordez pas connecteur d’entrée (13A) une fois qu’ils
sont installés !
12
13A
13A
13D
13B
13C
13C
13D
13B
13E
13D
11A
11D
11D
11F
11G
11F
11G
11D
11E
11A
11B
11C
11B
11A
11C
11B
11B
12A
CHAUD
FROID
