7A

7B

Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips

Make sure that the bumps
on the metal washer (A2)
are facing up.

Cerciórese que las
protuberancias de la
arandela metálica (A2) estén
orientadas hacia arriba.

Assurez-vous que les bosses
de la rondelle en métal (A2)
sont dirigées vers le haut.

1" Max.

(26 mm)

7

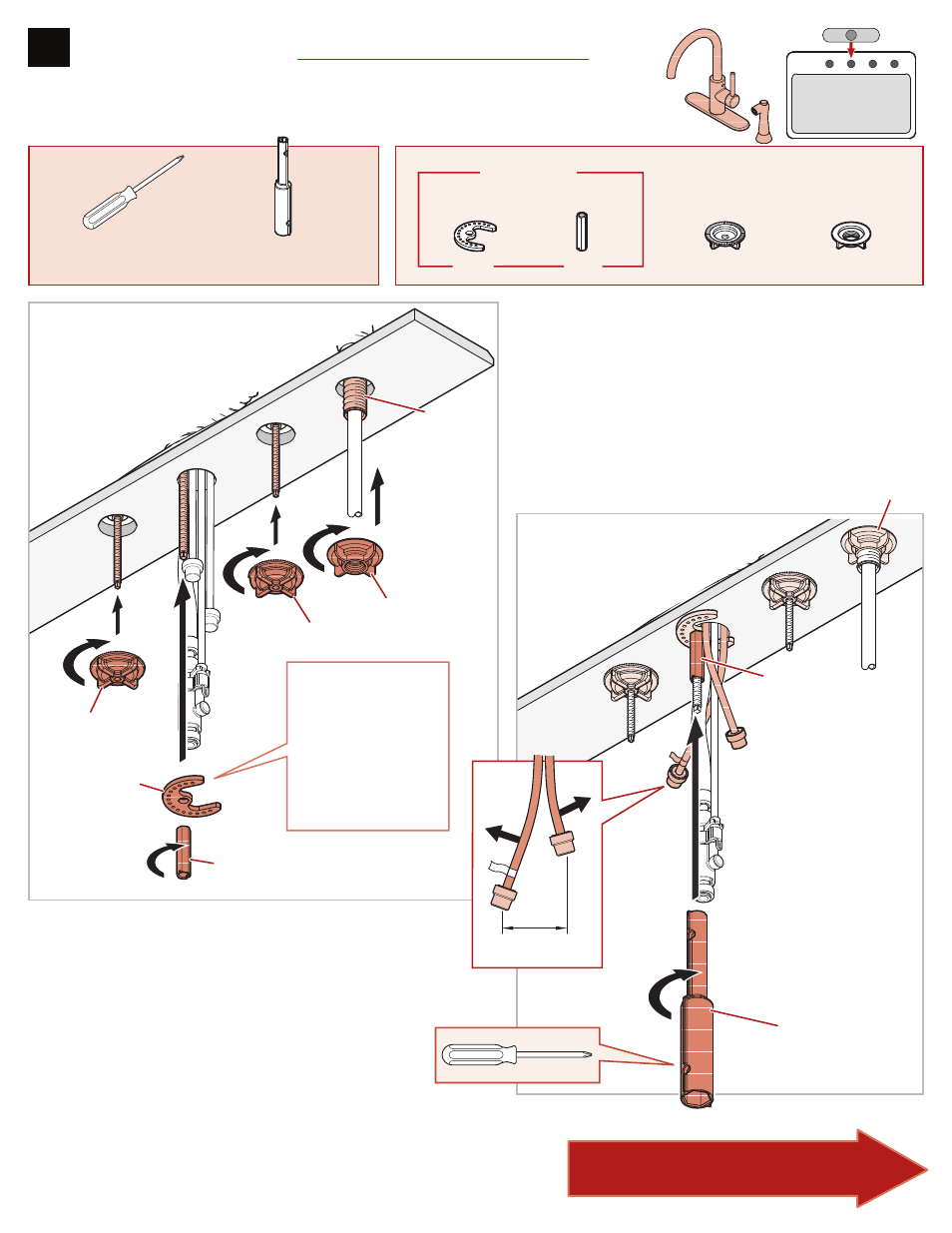

OPTION 2: Secure Faucet

With Side Spray and With Deckplate

OPCIÓN 2: Asegure el grifo con el aerosol lateral y con placa de cubierta
OPTION 2 : Fixez le robinet avec douchette latéral et avec applique

B3

(X2)

From Step 2C

Desde el paso 2C

De l’étape 2C

Use to tighten A3.

Utilice para apretar A3.
Utilisez pour serrer A3.

A2

A3

A3

D3

D3

F1

B3

B3

Quick Install

Tool

Quick Install

Tool

D3

From Step 2B

Desde el paso 2B

De l’étape 2B

From Step 2A

Desde el paso 2A

De l’étape 2A

A3

A2

Go To Step 12

Vaya Al Paso 12

Passez à L'étape 12
