5
5A
5B
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips

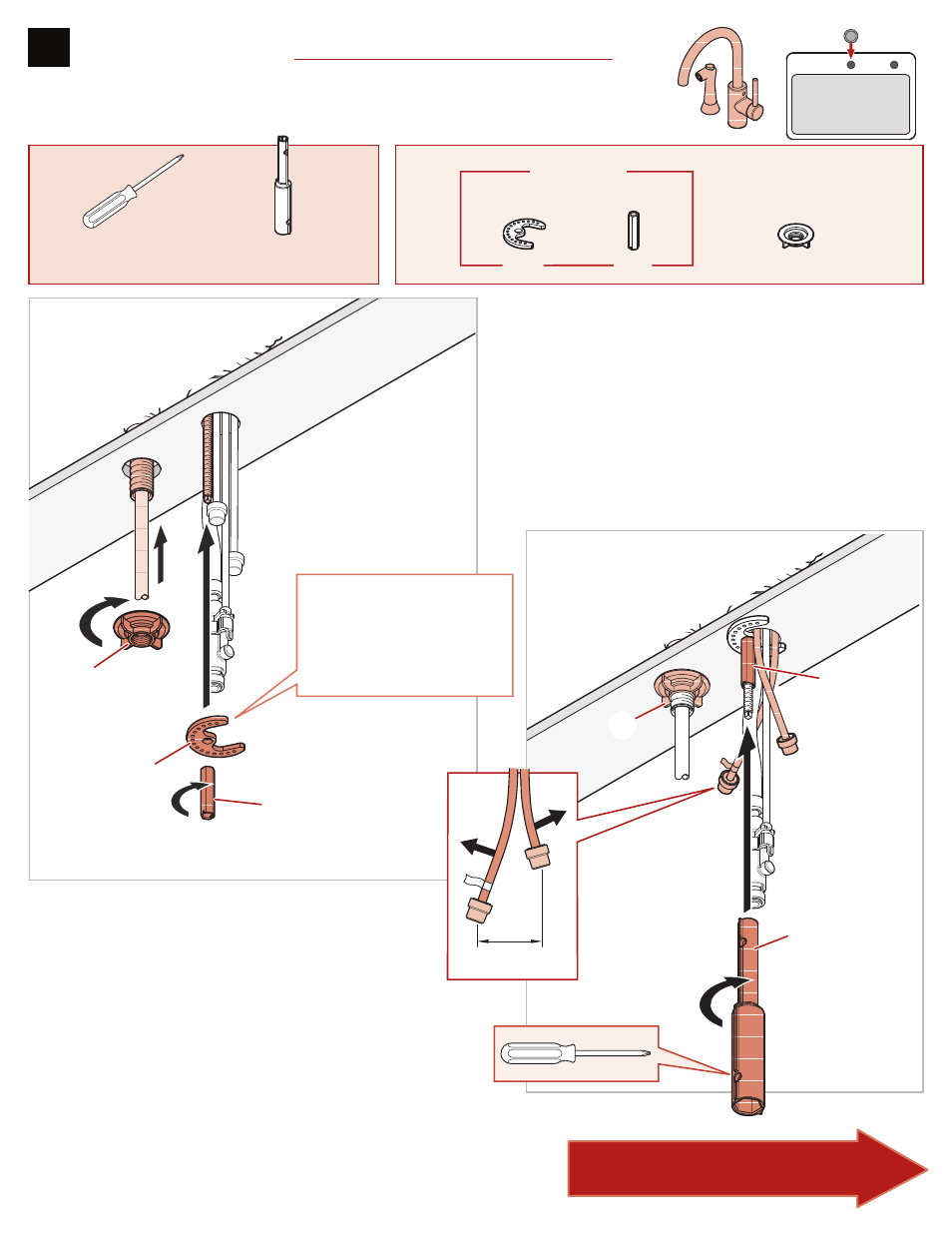

OPTION 1: Secure Faucet With Side Spray and Without Deckplate
OPCIÓN 1: Asegure el grifo con el aerosol lateral y sin placa de cubierta
OPTION 1 : Fixez le robinet avec douchette latéral et sans applique
Quick Install ™ Tool
Use to tighten A3.
Utilice para apretar A3.
Utilisez pour serrer A3.
1" Max.
(26 mm)
Make sure that the bumps on the
metal washer (A2) are facing up.
Cerciórese que las protuberancias de la
arandela metálica (A2) estén orientadas
hacia arriba.
Assurez-vous que les bosses de la
rondelle en métal (A2) sont dirigées vers
le haut.
5
D3
A3
D3
A2
A3
Quick Install ™
Tool
D3
From Step 2B
Desde el paso 2B
De l’étape 2B
From Step 2A
Desde el paso 2A
De l’étape 2A
A3 A2
Go To Step 12
Vaya Al Paso 12
Passez à L'étape 12
