Reelcraft Series WC7000 Welding Cable Reels - Manual (Page 9)

Série WC7000 Dérouleurs de Câble
www.reelcraft.com Page 9

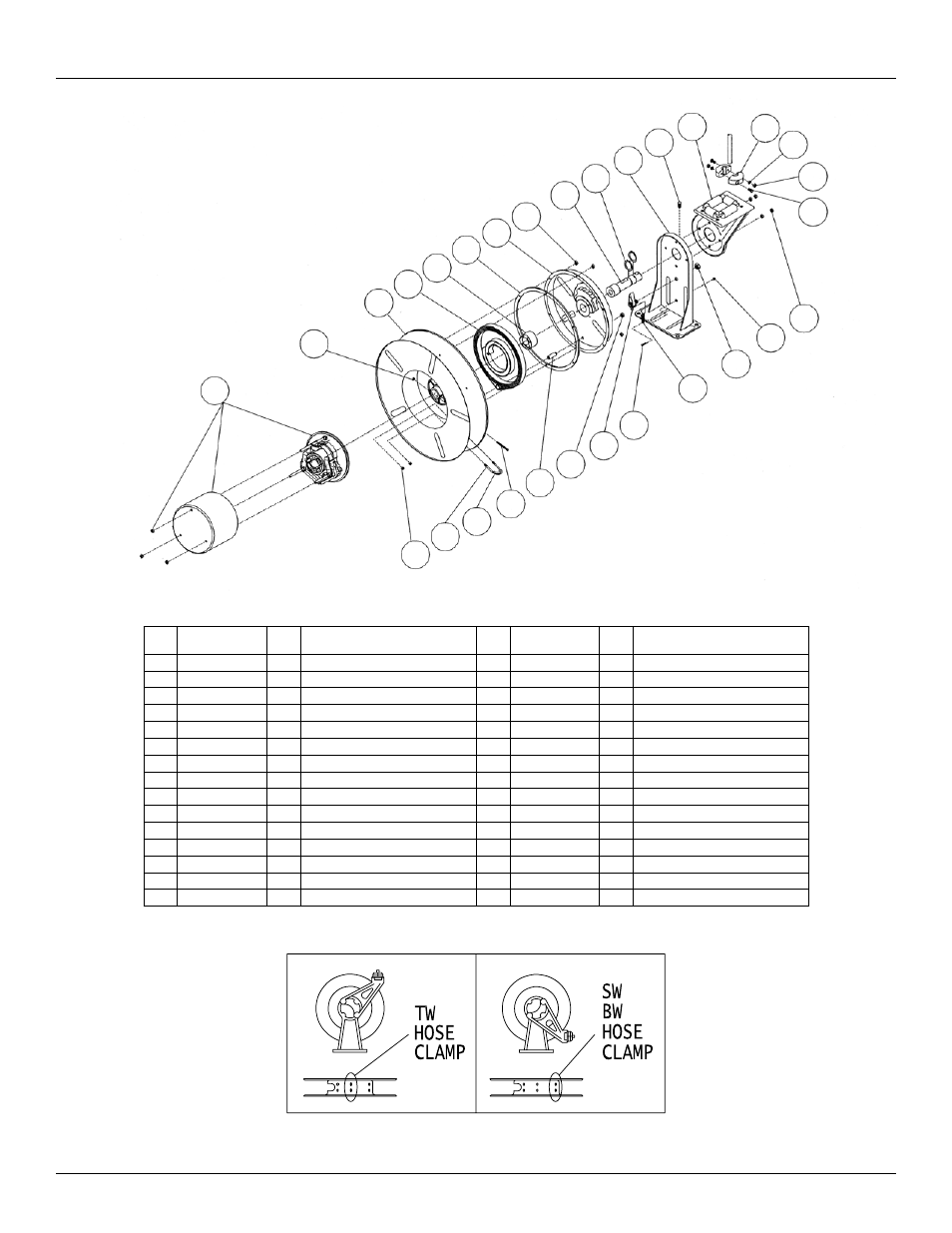

Item
#
Part #
#
Req.
Description
Item
#
Part #
#
Req.
Description
1 600983 1 Ensemble de bague de collecteur 16 300044 2 Contre-écrou 1/4-20 x 13/64”
2 300107 1 Contre-écrou 5/16-18 17 S21-414 2 Tornillo para metales, 1/4-20 x 1”
3 S600951 1 Ensemble de poulie gorge 18 300107 4 Contre-écrou 5/16-18
4 S260053 1 Ensemble de ressort d’entranement 19 S82-15 1 Écrou de sécurité 10/32 x 3/8”
5 S600621 1 Ensemble d’axe de ressort et clé 20 S280-8 1 Écrou 6 pans 1/2-20 5/8”
6 S260069 1 Joint de bote de ressort 21 S260067 1 Ressort de verrouillage
7 S260074 1 Ensemble de bote de ressort et cliquet 23 S393-2 1 10-32 vis à épaulement
8 S300011 6 Contre-écrou 6 pans 10-32 24 S600018 1 Ensemble de cliquet de verrouillage
9 261174 1 Axe principal 25 S76-106 1 Contre-écrou 3/8-24
10 300007 2 Circlip 26 S260031 1 Goujon de cas de ressort
11 S600016 1 Ensemble de base 27 S329-520 1 Vis de machine 5/16-18 x 3”
12 S35-84 1 Vis de calage 1/2-13 28 261824 1 Passe-câble
13 S600017 1 Ensemble de bras de guidage 29 3-117440 1 Étrier fileté
14 1-HR2004-A 2 Moitié de butoir 30 261650-1 2 Contre-écrou 1/4-20 x 3/8”
15 S110-41 2 Rondelle plate 1/4”
1
2
3
4
5
6
7
8
9
10
11
12
13 14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
