Reelcraft Safe-T-Reel Welding Hose Reels (T-1116-08, T-1118-12) - Manual (Page 9)

Safe-T-Reel dèvidoirs de tuyau de soudure
www.reelcraft.com Page 9
N° de
RÉF
Description QTÉ T-1116-08 T-1118-12
1 Couvercle de tambour 1 261517 261517
2 Vis tête 6 pans 4 S2-820 S2-820
3 Moitié de tambour 1 261520 261520
4 Espaceur de tambour 1 261568 261568
5 Moitié de tambour (poignée) de tension 1 261521-R 261521-R
6 Vis autotaraudeuse 12 S285-14 S285-14
7 Tige de poignée 1 261515 261515
8 Écrou de tension 1 261532 261532
9 Poignée 1 261514 261514
10 Contre-écrou 6 pans 2 S77-108 S77-108
11 Contre-écrou 6 pans 1 261575 261575
12 Coude M/F 1 S257-26 S159-5
13 Ensemble de moyeu 1 600748 600755
14 Mamelon long 1 S150-131 S150-141
15 Coude 90° 1 S159-14 S159-15
16 Couvercle de tambour 1 261518 261518
17 Joint torique 4 S364-214 S364-214
18 Axe principal 1 261511 261560
19 Clavette d'axe 1 261516 261516
20 Ensemble de socle 1 600746 600746

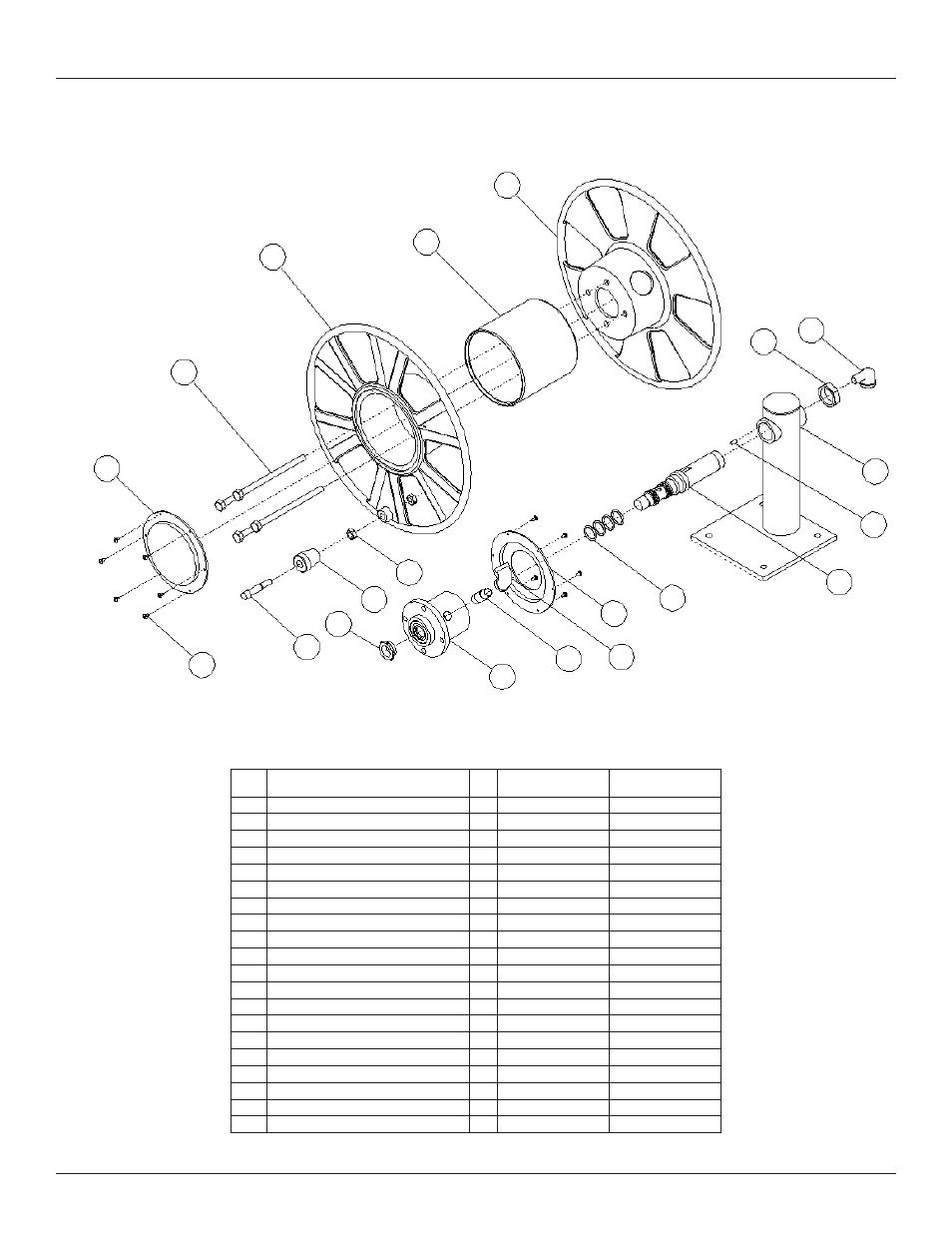

1
2
3
4
5
11
12
20
19
18
17
16
15 14
13
10
9
8
7
6
