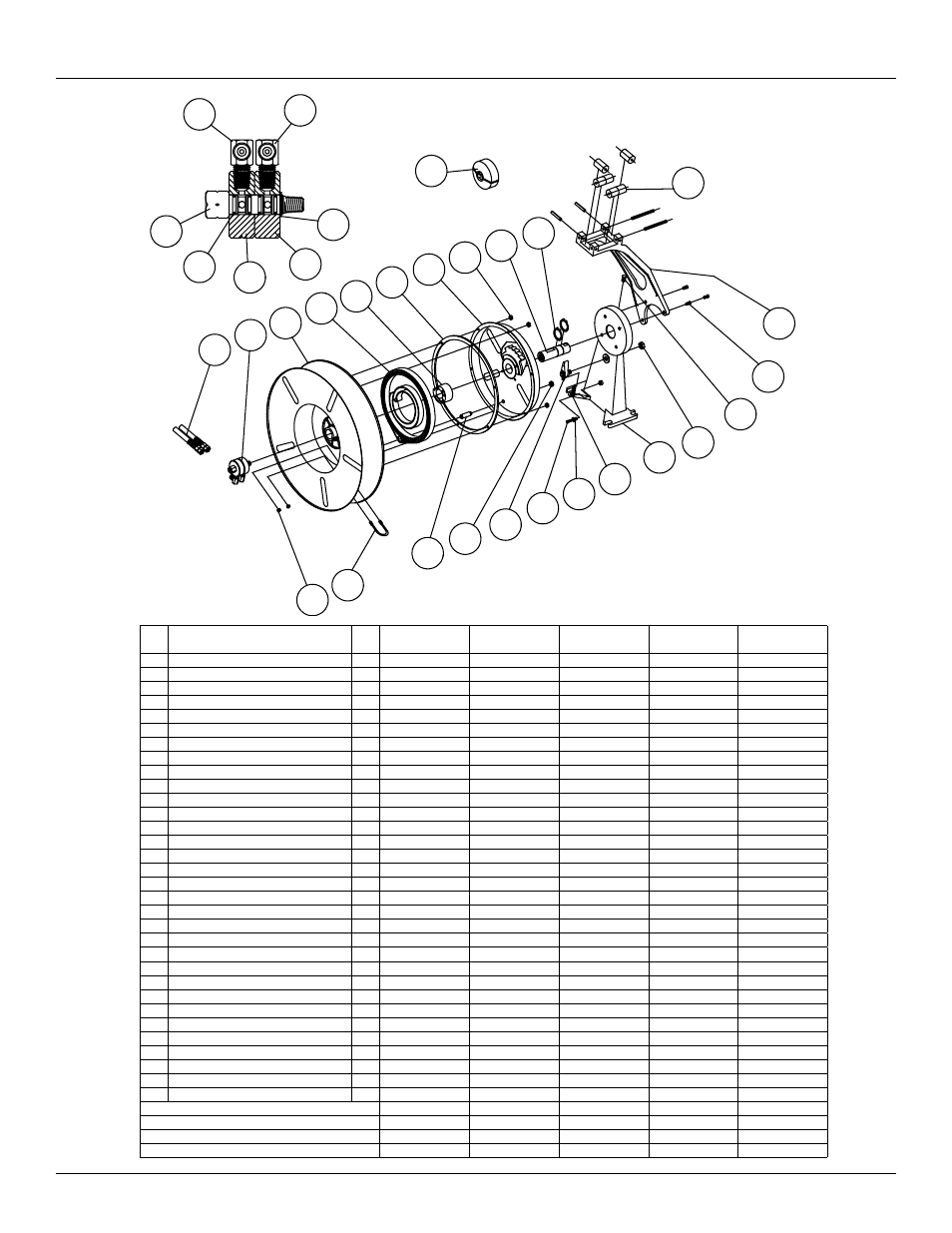

Reelcraft Series TWD8000 Welding Hose Reels - Manual (Page 6)

Series TWD8000 Carretes Dobles para Soldadura
Page 6 www.reelcraft.com
Ítem
N°
DESCRIPCIÓN
No.
Req TWD8400 OLP TWD8450 OLP TWD8450 OLPT TWD8460 OLP TWD8460 OLPT
1 Conjunto de manguera 1 Ninguno 601032-50 601031-50 601032-60 601032-60
2 Conjunto de rótula 1 S260057-3 S260057-3 S260057-1 S260057-3 S260057-1
3 Conjunto de roldana 1 S260011 S260011 S260011 S260011 S260011
4 Conjunto de resorte de accionamiento 1 S260028 S260028 S260028 S260028 S260028
5 Conjunto de eje de resorte y chaveta 1 S600621 S600621 S600621 S600621 S600621
6 Junta 1 S260069 S260069 S260069 S260069 S260069
7 Caja de resorte y trinquete 1 S260074 S260074 S260074 S260074 S260074
8 Tuerca hexagonal, 10-32 6 S300011 S300011 S300011 S300011 S300011
9 Eje principal 1 260443 260443 260443 260443 260443
10 Anillo de retención, 25.4 mm (1”) 3 300007 300007 300007 300007 300007
11 Conjunto de tope de manguera 1 Ninguno A8-HR1004-3 A8-HR1004-3 A8-HR1004-3 A8-HR1004-3
12 Juego de rodillo guía y pasador 1 S260045 S260045 S260045 S260045 S260045
13 Brazo guía con rodillos 1 260007 260007 260007 260007 260007
14 Tornillo, 5/16-18 x 1” 3 507286 507286 507286 507286 507286
15 Tornillo de fijación, 3/8-16 x 1/2” 1 S35-86 S35-86 S35-86 S35-86 S35-86
16 Tuerca hexagonal con arandela, ½”-20 1 S280-8 S280-8 S280-8 S280-8 S280-8
17 Pieza fundida de base 1 260073 260073 260073 260073 260073
18 Resorte de retención 1 S260067 S260067 S260067 S260067 S260067
19 Buje de retención 1 S400012 S400012 S400012 S400012 S400012
20 Tornillo, 10-24 x 1” 1 300042 300042 300042 300042 300042
21 Conjunto de dedo de enganche 1 S600083 S600083 S600083 S600083 S600083
22 Contratuerca hexagonal, 3/8-24 1 S76-106 S76-106 S76-106 S76-106 S76-106
23 Perno de la caja de resorte 1 S260031 S260031 S260031 S260031 S260031
24 Brida en U para manguera 1 5-117440 5-117440 5-117440 5-117440 5-117440
25 Tuerca Nyloc, ¼-20 2 261650-1 261650-1 261650-1 261650-1 261650-1
26 Codo a 90° (acetileno) 1 S300090 S300090 S300090 S300090 S300090
27 Vástago de rótula 1 260054 260054 260054 260054 260054
28 Junta tórica (‘O-ring’) especial 4 300095 300095 S314-14 300095 S314-14
29 Cuerpo de rótula - Acetileno 1 260056 260056 260056 260056 260056
30 Cuerpo de rótula - Oxígeno 1 260055 260055 260055 260055 260055
31 Anillo de retención 1 300087 300087 300087 300087 300087
32 Codo a 90° (oxígeno) 1 S300091 S300091 S300091 S300091 S300091
Diámetro interior y longitud de la manguera Ninguno 1/4” x 50’ 1/4” x 50’ 1/4” x 60’ 1/4” x 60’
Conexión de entrada al carrete 1/4” FPT 1/4” FPT 1/4” FPT 1/4” FPT 1/4” FPT
Presión máxima de operación 200 PSI 200 PSI 200 PSI 200 PSI 200 PSI
Temperatura máxima de operación 210° F 210° F 210° F 210° F 210° F
