Série 4000 Enrouleurs de Tuyau Manuels
Page 6 www.reelcraft.com

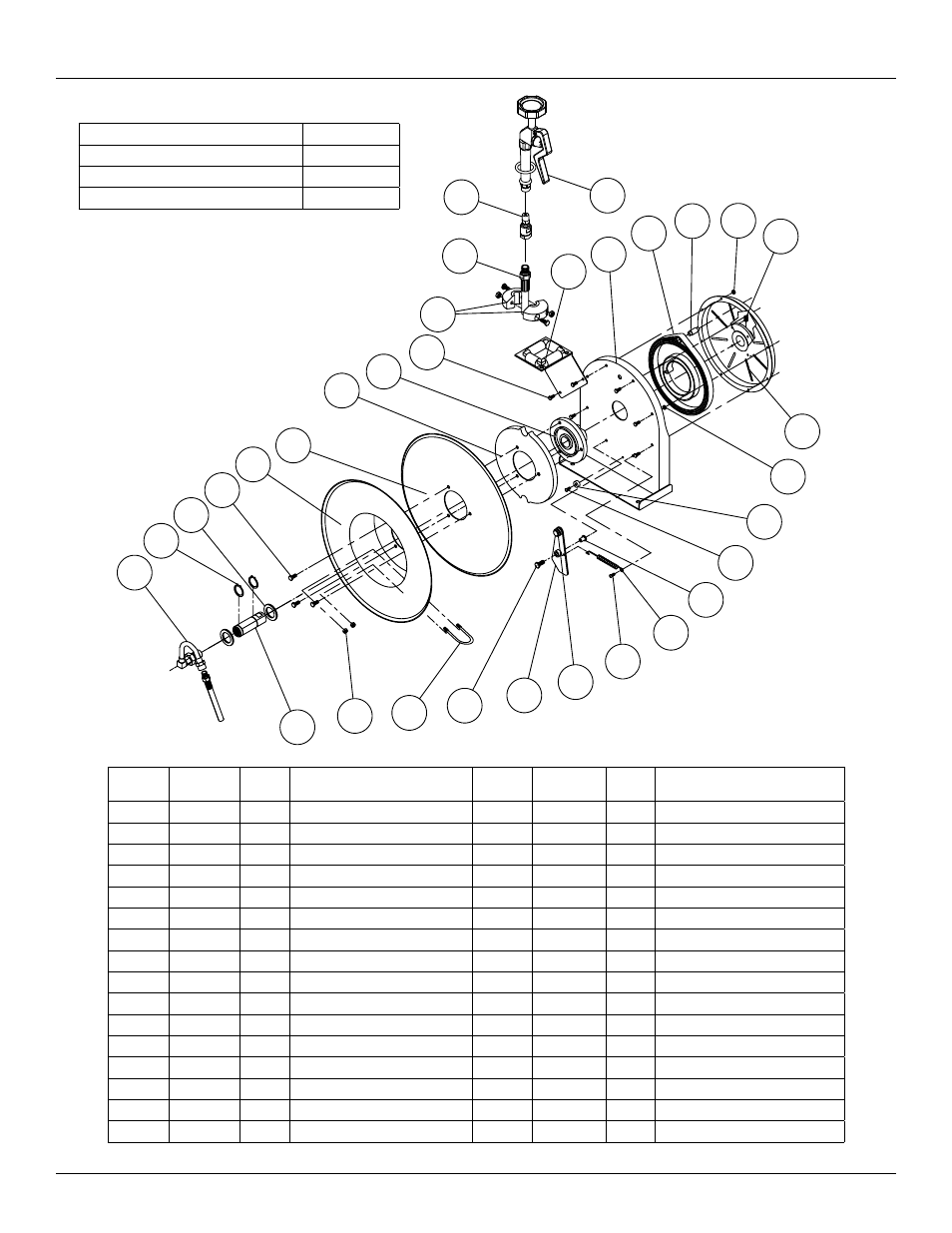

N°
d’article
N°de
pièce
N°
requis.
Déscription
N°
d’article
N°de
pièce
N°
requis.
Déscription
1 S600886 1 assemblage de pivot 17 300006 1 3/8 - 16 x 1/2" vis sans tête
2 300031 1 1" dispositif de retenue 18 S400103 1 assemblage de boîtier de ressort
3 300034 2 rondelle d'espacement 19 S82-15 1 10 - 32 x 3/8" écrou Nyloc
4 S295-102 3 1/4" vis hexagonale Plastite 20 S400021 1 boutoir de loquet
5 400005 1 assemblage de flasque 21 S32-136 1 10 -24 x 3/8" vis à métaux
6 400006 1 disque de poulie 22 S400012 1 manchon de loquet
7 S400019 1 came de loquet 23 S400018 1 ressort de loquet
8 S260648 1 mandrin de ressort 24 300001 5 10 -32 x 3/8" vis
9 300002 2 10 -32 x 1/2" vis 25 400020 1 anneau en O
10 A1-HR1004 1 assemblage d'arrêt de câble 26 S400109 1 assemblage deplaque de loquet
11 601052-1 1 assemblage de tuyau 27 300035 1 10 -32 x 1" vis à metaux
12 S400107 1 assemblage de guide à molettes 28 3-117440 1 boulon en U
13 400101 1 assemblage de base 29 261650-1 2 1/4 - 20 écrou Nyloc en zinc
14 S404230 1 assemblage de ressort 30 S400015 1 arbre principal
15 S261360 1 boulon de boîtier de ressort 31 S600080 1 Valve de jet
16 S300011 7 10 -32 contre-écrou hexagonal 32 600248 * 360° pivotant (En option)
1
2
3
4
5
6
7
8
9
10
11
12
13
14 15
16
17
18
19
20
21
22
23
24
25
26
27
28 29
30
31 32
Longuer et diametre intérieur du tuyau 3/8” x 25’
Raccord d'entré d'enrouleur 3/8” (F)NFPT
Pression d'opération maximum 250 PSI
Température d'opération maximum 210 °F
