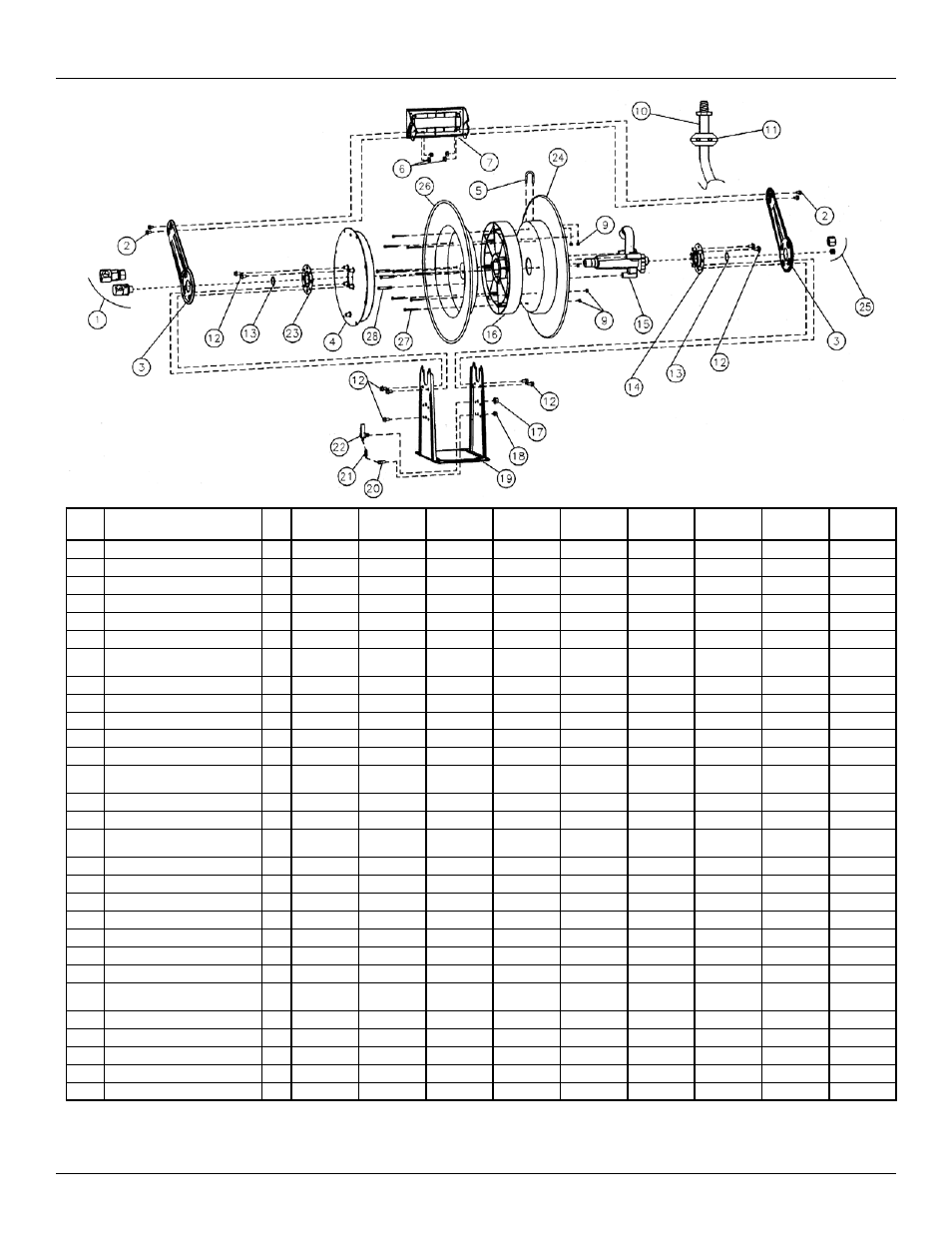

Série D80000 Enrouleurs de Tuyau

www.reelcraft.com

Page 9

ART

N°.

DÉSCRIPTION

REQ.

D83000

OLP

D83075

OLP

D84000

OLP

D84050

OLP

FD83000

OLP

FD83075

OLP

FD84000

OLP

FD84035

OLP

FD84050

OLP

1

Assemblage du pivot

1

S602026

S602026

S600682

S600682

S602026-2 S602026-2 S600682-2 S600682-2 S600682-2

2

Vis de 5/16-18 x 1/2 pouce

4

*

*

*

*

*

*

*

*

*

3

Bras de guidage

2

261299

261299

261299

261299

261299

261299

261299

261299

261299

4

Ass. du ress. et du boît

1

S600645-3 S600645-3 S600645-3 S600645-3 S600645-3 S600645-3 S600645-3 S600645-3 S600645-3

5

Etrier de serrage

1

*

*

*

*

*

*

*

*

*

6

Contre-écrou de 5/16-18 pouce

6

*

*

*

*

*

*

*

*

*

7

Assemblage du support à

molette

1

S600705

S600705

S600705

S600705

S600705

S600705

S600705

S600705

S600705

9

Contre-écrou de 1/4-20 pouce

9

*

*

*

*

*

*

*

*

*

10 Assemblage du tuyau

1

None

601026-75

None

601027-50

None

600160-3

None

600451-35 600451-50

11 Assemblage du butoir de tuyau 1

None

A3-HR1004-3

None

A4-HR1005

None

A3-HR1004-3

None

A4-HR1005 A4-HR1005

12 3/8-16 x 5/8” vis

9

*

*

*

*

*

*

*

*

*

13 1 anneau ressort de 3/8”

2

*

*

*

*

*

*

*

*

*

14 Assemblage de l’embase avec

roulement et Nut-Sert

1

S600651

S600651

S600651

S600651

S600651

S600651

S600651

S600651

S600651

15 Rachet, Bâti D’Écoulement 1

S261590-1 S261590-1 261591-1

261591-1 S261590-1 S261590-1 261591-1

261591-1

261591-1

16 Entretoise De Bobine

1

261393

261393

261393

261393

261393

261393

261393

261393

261393

17 Ecrou hexagonal de 1/2-20 x

5/8 pouce

1

*

*

*

*

*

*

*

*

*

18 3/8-16 Écrou De Sortilège

**

1

*

*

*

*

*

*

*

*

*

18 10-32 Écrou de Nyloc

1

*

*

*

*

*

*

*

*

*

19 Ass. de la base et du montantl

1

600704

600704

600704

600704

600704

600704

600704

600704

600704

20 Goujon de ressort de verrou

** 1

261351

261351

261351

261351

261351

261351

261351

261351

261351

20 Vis d’épaule

1

S393-2

S393-2

S393-2

S393-2

S393-2

S393-2

S393-2

S393-2

S393-2

21 Ressort de verrou

1

S260067

S260067

S260067

S260067

S260067

S260067

S260067

S260067

S260067

22 Assemblage de cliquet

1

S600018

S600018

S600018

S600018

S600018

S600018

S600018

S600018

S600018

23 Assemblage du roulement et

de l’embase

1

S600644

S600644

S600644

S600644

S600644

S600644

S600644

S600644

S600644

24 Poulie, ouverture de tuyau

1

261307

261307

261307

261307

261307

261307

261307

261307

261307

25 Bouchond’ étanchéité

1

S183-54

S183-54

261396

261396

S183-54

S183-54

261396

261396

261396

26 Poulie, Springcase

1

261308

261308

261308

261308

261308

261308

261308

261308

261308

27 Vis, 1/4-20 x 2 1/2”

8

S2-411

S2-411

S2-411

S2-411

S2-411

S2-411

S2-411

S2-411

S2-411

28 Vis, 5/16-18 x 2 1/2”

3

S2-511

S2-511

S2-511

S2-511

S2-511

S2-511

S2-511

S2-511

S2-511

*Compris dans le kit de pièces détachées N° 600654
