Series 5005 Enrouleurs de Tuyau Manuels
Page 6
www.reelcraft.com

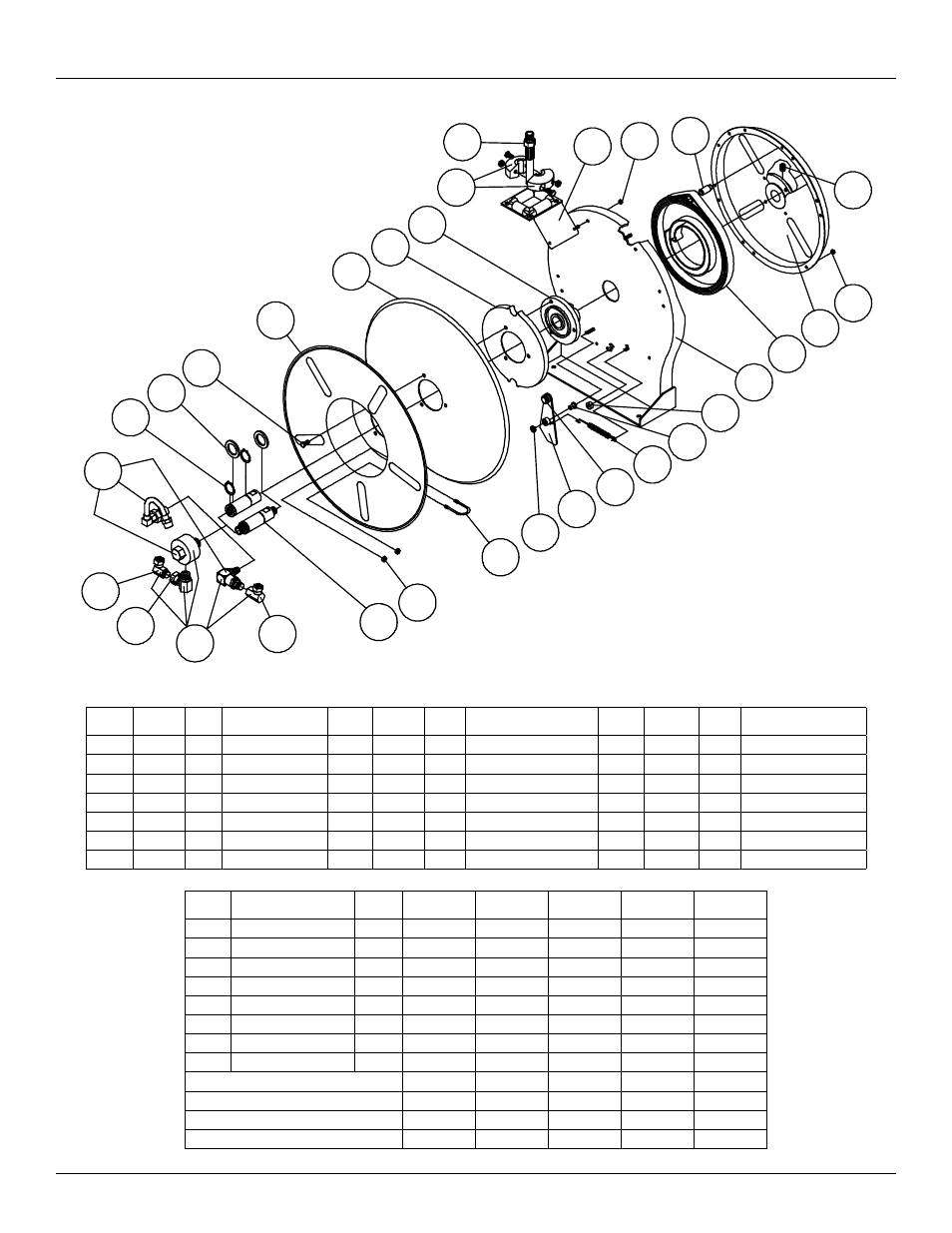

9
8
7
6
5
10
11
12
13
11
14
15
16
17
18
19
20
21
11
22
24
25
27
26
27
28
29
1
2
3
4
N°
d’article
N° de
piéce
N°
requis
Description
N°
d’article
N° de
piéce
N°
requis
Description
N°
d’article
N° de
piéce
N°
requis
Description
1
300031
2
Circlip #1
10
S500107
1
Bras de guidage
18
S400012
1
Manchon de loquet
2
300034
3
Rondelle d’espacement
11
S300011
9
Contre-écrou hex.
19
S400018
1
Ressort de loquet
3
S295-102
3
Vis hex.
12
S261360
1
Perno De La Caja De Resorte
20
400020
1
Joint torique
4
260149
1
Bride d’enrouleur
13
300006
1
Vis de réglage 3/8-16 x 1/2”
21
S400109
1
Plaque de loquet
5
260151
1
Disque de poulie
14
S600094
1
Boîtier de ressort et moyeu
22
2-117440
1
Collier de tuyau à étrier
6
S500019
1
Came de loquet
16
600029
1
Assemblage de base
24
261650-1
2
Écrou Nyloc 1/4-20
7
S260648
1
Mandrinde ressort
17
S400021
1
Butoir de loquet
30
S82-15
1
Écrou Nyloc 10-32 x 3/8’
N°
d’article
Description
N°
requis
5605 OLP
5650 OLP
5605 OMP
5405 OHP
5435 OHP
8
Butoir de tuyau
1
Aucun
1-HR1004
Aucun
Aucun
1-HR1004
9
Assemblage de tuyau
1
Aucun
S601013-50
Aucun
Aucun
20-260044
15
Ass. de ressort d’entr.
1
S600050
S600050
S600050
S600050
600020
25
Axe principal
1
602555
602555
602305
602306
602306
26
Assemblage de pivot
1
Aucun
Aucun
S600358
S602492
S602492
27
Coude de 90°
1
Aucun
Aucun
S257-72
S257-10
S257-10
28
Coude de 90°
1
Aucun
Aucun
S257-25
Aucun
Aucun
29
Assemblage de pivot
1
S600886
S600886
602032
S260042
S260042
Longueur et D.I. du tuyau
Aucun
3/8” x 50’
Aucun
Aucun
1/4” x 35’
Raccord d’entrée de l’enrouleur
3/8” F.P.T.
3/8” F.P.T.
3/8” F.P.T.
1/4” F.P.T.
1/4” F.P.T.
Pres. de fonctionnement maxi.
500 P.S.I.
300 P.S.I.
3000 P.S.I.
5000 P.S.I.
5000 P.S.I.
Temp. de fonctionnement max
210°F
150°F
210°F
210°F
210°F
