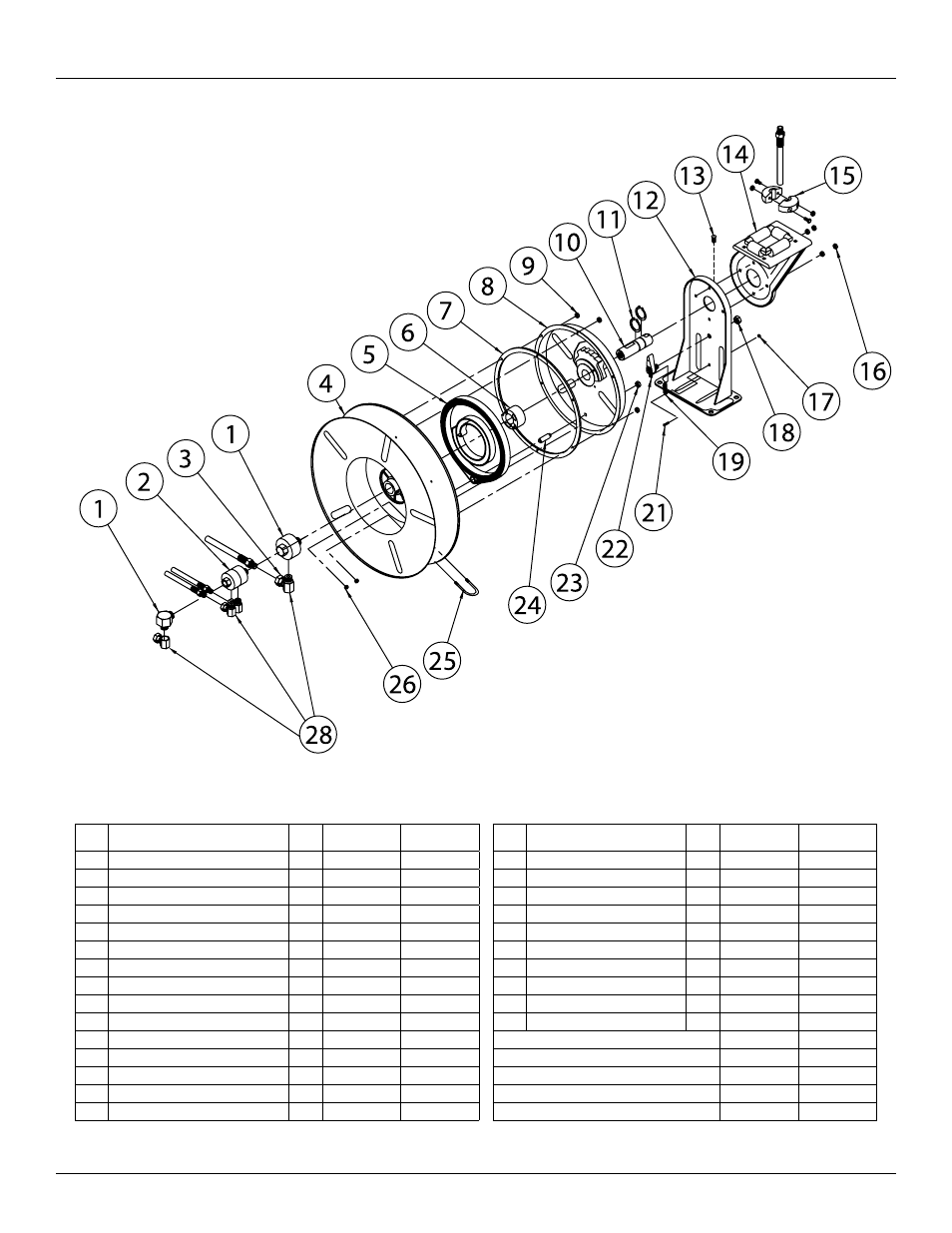

Série PW7000 Enrouleurs de Tuyau

www.reelcraft.com

Page 9

ART

N°.

DÉSCRIPTION

REQ. PW7600 OHP PW7650 OHP

1

Assemblage de pivot

1

S602033

S602033

3

Coude à 90°

1

Aucun

Aucun

4

Assemblage de poulie

1

S260011

S260011

5

Assemblage de ressort de mouvement

1

S260053

S260053

6

Mandrin de ressort

1

S600621

S600621

7

Joint d’étanchéité

1

S260069

S260069

8

Assemblge de boîtier de ressort

1

S260074

S260074

9

10-32 contre-écrou Nyloc

6

S300011

S300011

10 Arbre principal

1

S260095

S260095

11 1 1/4” dispositif de retenue

2

300007

300007

12 Assemblage de base

1

S600016

S600016

13 1/2-13 vis sans tête

1

S35-84

S35-84

14 Assemblage de guide

1

S600017

S600017

15 Assemblage d’arrêt de câble

1

Aucun

A1-HR1004-3

16 5/16-18 contre écrou

4

300107

300107

ART

N°.

DÉSCRIPTION

REQ. PW7600 OHP PW7650 OHP

17 10-32 x 3/8” écrou Nyloc

1

S82-15

S82-15

18 1/2-20 x 5/8” écrou hexagonal

1

S280-8

S280-8

19 Ressort de loquet

1

S260067-1

S260067-1

21 10-32 vis à épaulement

1

S393-2

S393-2

22 Assemblage de cliquet

1

S600018

S600018

23 3/8-24 contre-écrou

1

S76-106

S76-106

24

Boulon de boîtier de ressort

1

S260031

S260031

25 Boulon en U

1

3-117440

3-117440

26 1/4-20 x 3/8” contre-écrou

2

261650-1

261650-1

28 Union de pivot

1

S257-72

S257-72

Assemblage de tuyau

Aucun

5-260044

Longeur et Diamètre Intérieur du Tuyau

Aucun

3/8” x 50’

Raccord d’entré d’enrouleur

1/2” (F)NPTF 1/2” (F)NPTF

Pression d’opération maximum

5000 PSI

4800 PSI

Température d’opération maximum

400° F

400° F
