B-6 FONCTIONNEMENT B-6
CONTRÖLES INTERNES – HABILITATION DU VRD™
Description des Contrôles Internes
Le Tableau de Circuits Imprimés de Contrôle possède
un banc dʼInterrupteurs DIP. Tel que livré depuis lʼu-
sine, le mode VRD™ est inhabilité et les Interrupteurs
DIP se trouvent tous sur la position « arrêt ».
Pour accéder au mode VRD™ (VRD™ habilité)
a. Pour une entrée de 380V : Interrupteur
No.5 sur la Position « Marche ».
b. Pour une entrée de 460V : Interrupteur
No.6 sur la Position « Marche ».
c. Pour une entrée de 575V : Interrupteurs
No.5 et No.6 sur la Position « Marche ».
FLEXTEC™ 650
1 2 3 4 5 6 7 8
MARCHE
ARRËT
1 2 3 4 5 6 7 8
MARCHE
ARRËT
1 2 3 4 5 6 7 8
MARCHE
ARRËT
1 2 3 4 5 6 7 8
MARCHE
ARRËT

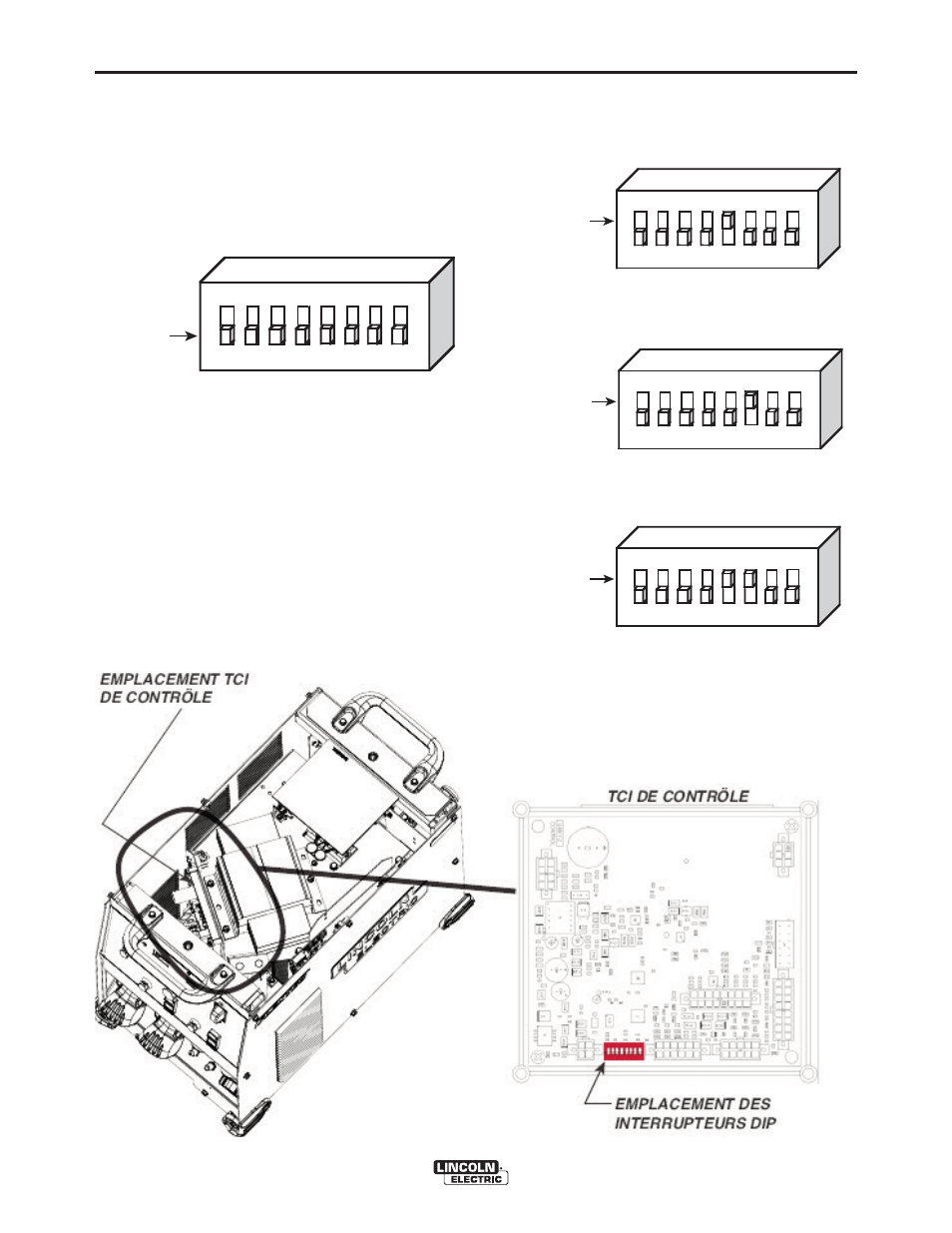

FIGURE B.3
