B-4 FONCTIONNEMENT B-4
DESCRIPTION DES CONTRÔLES DE LʼA-
VANT DE LA CONSOLE
(Voir la Figure B.1)
1. Interrupteur Marche / Arrêt : contrôle la puis-
sance dʼentrée vers la Flextec 650.
2. Affichage Voltmètre
3. Affichage Ampèremètre
4. LED Thermique : lumière jaune qui sʼallume en
cas de surchauffe. La sortie est inhabilitée
jusquʼà ce que la machine refroidisse. Une fois
que celle-ci a refroidi, la lumière sʼéteint et la sor-
tie est habilitée.
5. Interrupteur Sélection de Procédé de Soudage :
interrupteur tournant permettant de choisir lʼun
des cinq modes de soudage disponibles pour la
Flextec 650 : CC-SMAW, CC-GTAW, TC, TC-
Innershield, TC-SAW.
6. Commutateur de Démarrage à Chaud
7. Cadran de Contrôle de Sortie : établit le courant
ou la tension de sortie pour le procédé de
soudage sélectionné.
FLEXTEC™ 650
17 2 3
4
5
6
7
8
9
10
11
12
16
13
14
15
1

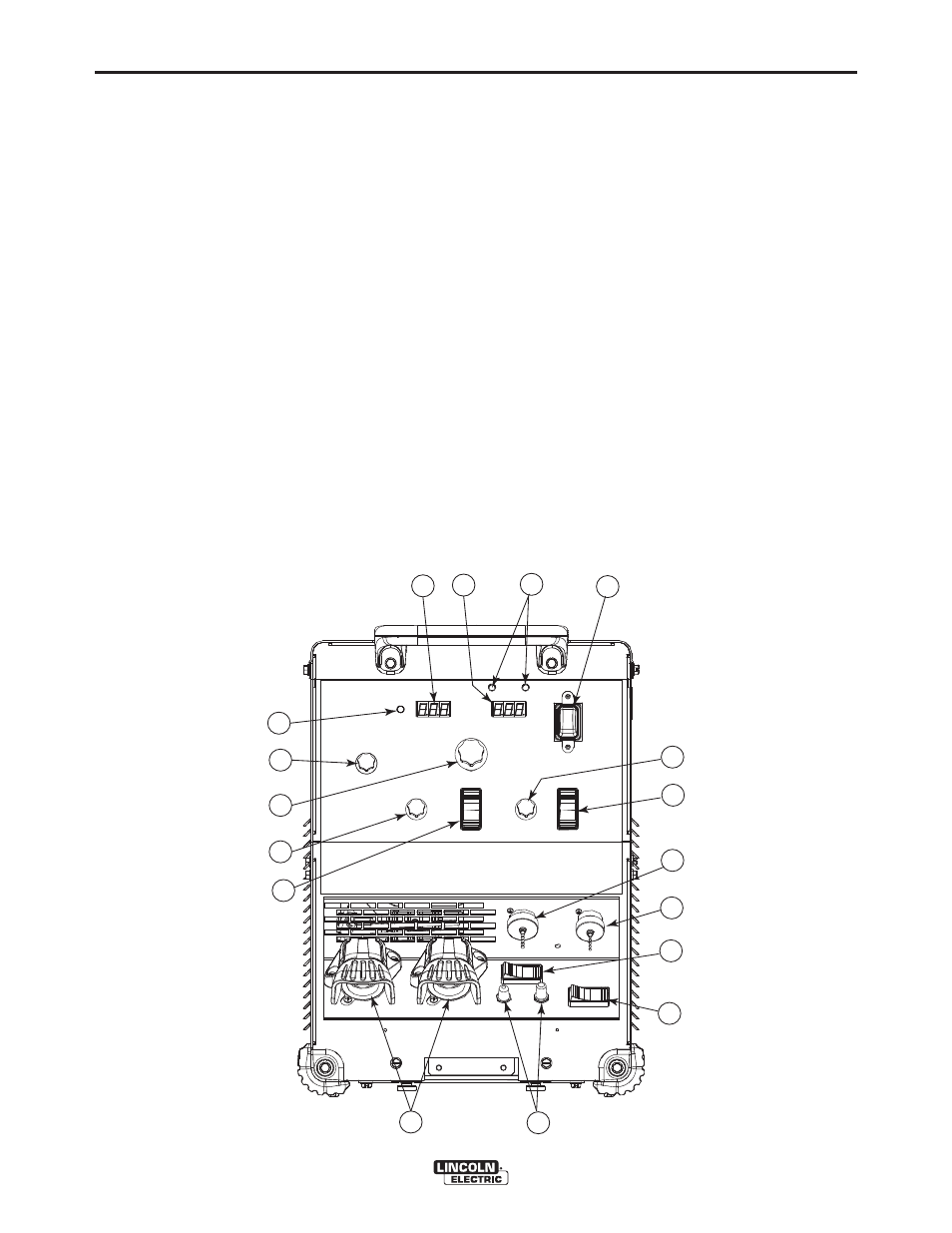

FIGURE B.1
8. Commutateur de Sortie Local / à Distance :
établit le contrôle de la sortie sur local (bouton
de contrôle de la sortie) ou à distance (K857
Amptrol manuelle ou K870 Amptrol à pédale).
9. Cadran de Contrôle dʼArc
10. Commutateur de Sélection de Terminales de
Soudage Allumées / à Distance
11. Connecteur Circulaire à 14 Goupilles pour
Dévidoir .
12. Commutateur de Sélection de 115V ou 42V
pour dévidoir
13. Boutons de Rétablissement du Disjoncteur
pour le Connecteur à 14 Goupilles du Dévidoir
14. Connecteur Circulaire à 6 Goupilles pour
Télécommande
15. Bornes de Sortie de Soudage Positive et
Négative.
16. Commutateur de Sélection de la Polarité du
Voltmètre du Dévidoir
17. CIndicateurs Lumineux du VRD™ (Dispositif
de Réduction de Tension)
