B-2 FONCTIONNEMENT B-2
FLEXTEC™ 650
La Flextec™ 650 a été conçue pour les marchés
dʼAmérique du Nord et dʼexportation et elle fonctionne
avec une puissance triphasée de 380V, 460V, ou
575V 50 Hz ou 60 Hz.
FACTEUR DE MARCHE
TLa Flextec™ 650 est capable de souder à un facteur
de marche de 100% (soudage continu) à une sortie
nominale de 650 amps. Le facteur de marche de 60%
à 750 amps se calcule sur la base dʼun cycle de 10
minutes – 6 minutes allumée et 4 minutes éteinte. La
sortie maximum de la machine est de 815 amps.
La Flextec™ 650 est aussi appropriée pour fonction-
ner dans un climat de désert, à des températures de
fonctionnement élevées, dans un environnement de
55°C (131°F). La machine est réduite pour cette appli-
cation. (Voir le Tableau dans la Section dʼInstallation).
FONCTIONNALITÉS DE CONCEPTION
• Conception très résistante pour utilisation en
extérieur (IP23 indice nominal).
• Correction du Facteur de Puissance Passif – la fia-
bilité donne 88% de facteur de puissance pour des
coûts dʼinstallation plus faibles.
• Efficacité nominale de 91% - réduit les coûts de
lʼélectricité à usage utilitaire.
• Interface usager simple – conçue en pensant à
lʼopérateur. La mise au point de la soudure est à
quelques clicks et même le soudeur le plus novice
peut être tranquille dʼavoir bien fait sa mise au point.
• F.A.N. (Ventilateur en Fonction des Besoins). Le
ventilateur de refroidissement lorsque la sortie se
trouve sous énergie et pendant une période de
refroidissement de 5 minutes après que la sortie ait
été inhabilitée.
• Protection thermique effectuée par des thermostats
avec un indicateur thermique à LEDs.
• Poignées réversibles pour plus de facilité de levage
et de transport.
• Options multiples de levage / transport : poignées
réversibles, boulons des anneaux de levage, et
accès à la fourche de lʼélévateur à fourche simple.
• Codes dʼErreurs affichés sur un écran de LEDs pour
faciliter le dépannage.
• Protection contre la surintensité électronique.
• Protection contre les mauvais branchements de la
tension dʼentrée.
• Fonctionne avec un traitement de signal digital et un
micro-processeur.
• VRD™ (Dispositif de Réduction de Tension) –
Habilite cette fonction pour la TCO réduite en modes
CC pour davantage de sécurité.
TENSION DE CIRCUIT
OUVERT
TENSION DE CIRCUIT
OUVERT RÉDUITE
TENSION DʼENTRÉE
TENSION DE SORTIE
COURANT DʼENTRÉE
COURANT DE SORTIE
MASSE DE PROTECTION
AVERTISSEMENT OU
MESURES DE SÉCURITÉ
Explosion
Tension Dangereuse
Risque dʼélectrocution

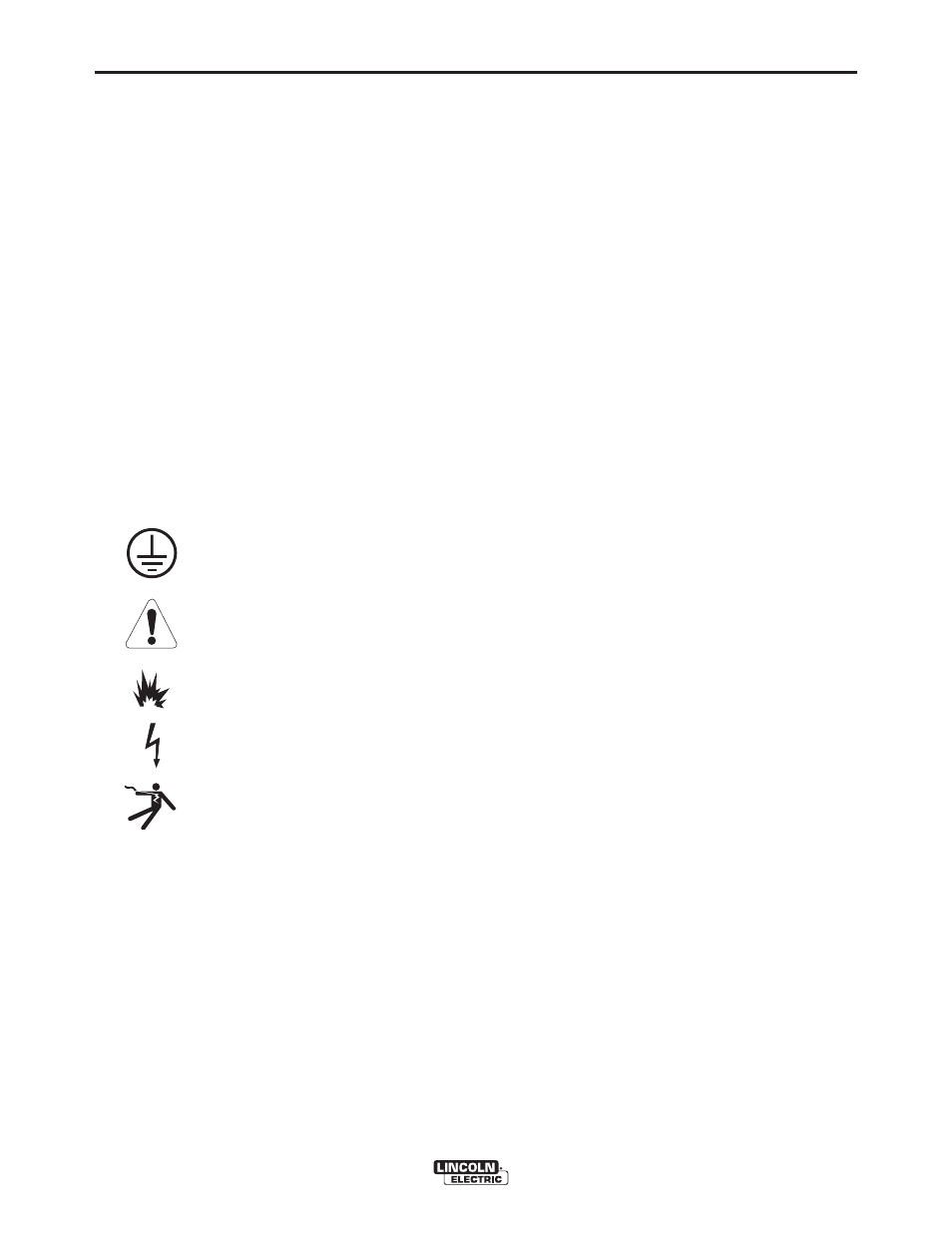

SYMBOLES GRAPHIQUES
APPARAISSANT SUR CETTE
MACHINE OU DANS CE MANUEL
U0
Ur
U1
U2
I1
I2
DESCRIPTION DU PRODUIT
La Flextec™ 650 est un onduleur CC/TC c.c. à procédés multi-
ples avec un régime nominal de 650 amps, 44 volts à un facteur
de marche de 60%. La Flextec™ 650 a été conçue aussi bien
pour le fonctionnement en usine que sur le terrain. Elle se trou-
ve dans une console compacte et robuste conçue pour la porta-
bilité et lʼutilisation en extérieur avec un indice de protection
environnemental nominal IP23. Lʼinterface usager de la
Flextec™ 650 est simple et intuitive. Les modes de soudage
sont sélectionnés au moyen dʼun interrupteur de sélection à 5
positions. Les Volts et les Amps sont affichés sur un écran à
LEDs facile à voir, et les ampères et les volts sont réglés par un
grand bouton de contrôle de sortie. Un commutateur de sélec-
tion de démarrage à chaud et un bouton de contrôle dʼarc per-
mettent un réglage plus précis de lʼarc de soudage.
