D-2 D-2 ENTRETIEN
5. Obtenir une assise complète de la gaine dans le
connecteur. Serrer la vis de réglage sur le con-
necteur de câble en laiton. A ce moment-là, le dif-
fuseur de gaz ne doit pas être installé sur lʼex-
trémité du tube du pistolet.
6. Pendant que le diffuseur de gaz nʼest plus sur le
tube du pistolet, vérifier que le câble soit droit puis
ébarber la gaine à la longueur illustrée sur la
Figure D.1. Retirer toute bavure de lʼextrémité de la
gaine.
7. Visser le diffuseur de gaz sur lʼextrémité du tube du
pistolet et bien serrer.
8. Serrer la vis de réglage sur le côté du diffuseur de
gaz contre la gaine du câble au moyen dʼune clef
hexagonale de 5/64" (2,0 mm).

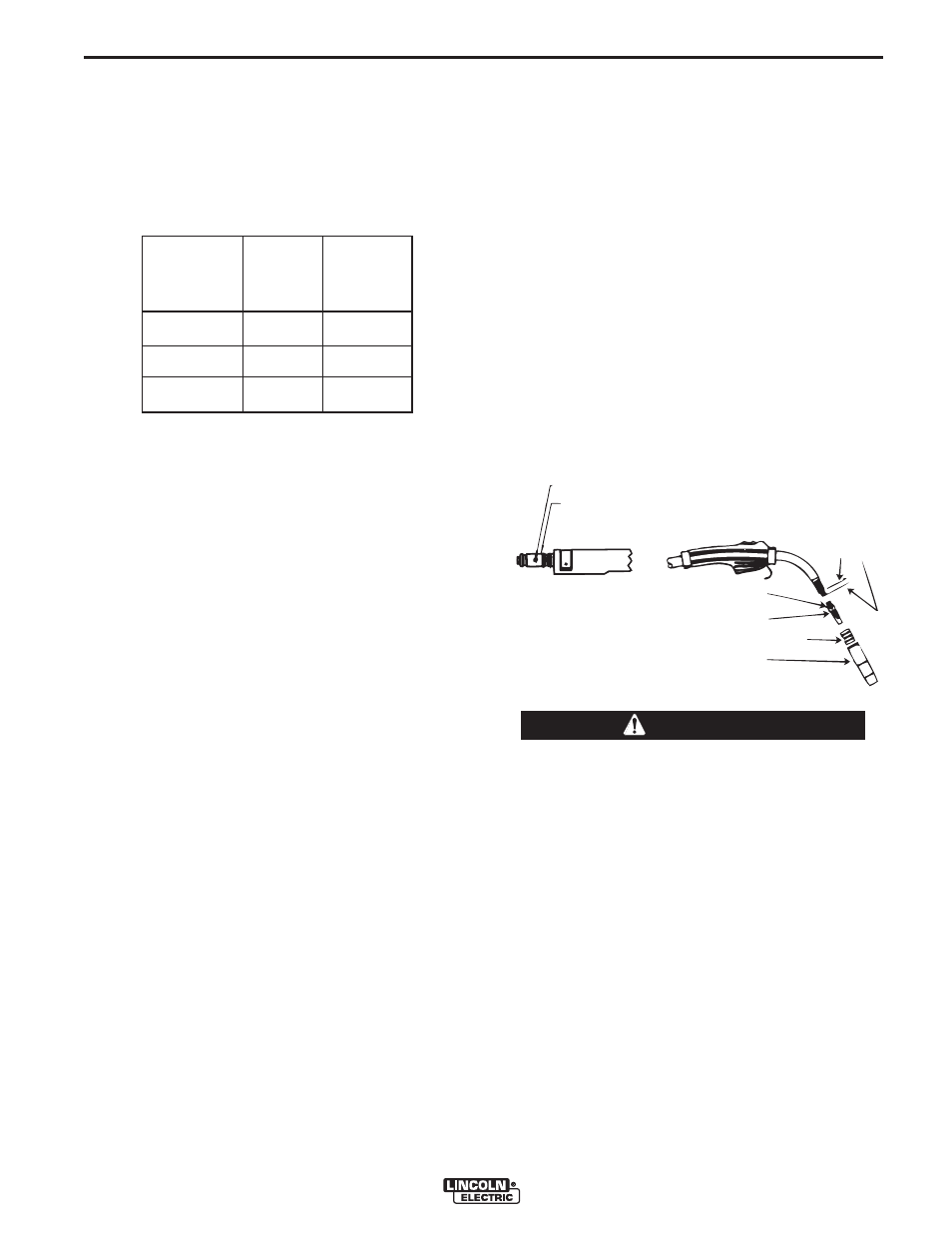

FIGURE D.1
Cette vis doit être légèrement serrée. Si elle est
trop serrée, la gaine se divisera en deux ou se
brisera, ce qui aura pour conséquence une mau-
vaise alimentation du fil.
------------------------------------------------------------------------
RETRAIT ET CHANGEMENT DE LA
GAINE
NOTE: le changement de la gaine pour une taille de fil
différente requiert le changement du diffuseur de gaz
conformément au Tableau D.1 afin de bien fixer la
gaine différente.
INSTRUCTIONS DE RETRAIT, INSTAL-
LATION ET ÉBARBURAGE DE LA
GAINE POUR MAGNUM® PRO 250L
NOTE: Les variations de longueur de câble
empêchent lʼinterchangeabilité des gaines dʼun pisto-
let à lʼautre. Une fois quʼune gaine a été coupée pour
un pistolet particulier, elle ne doit pas être installée sur
un autre pistolet à moins quʼil ne remplisse les condi-
tions de longueur de coupe de la gaine. Les gaines
sont livrées avec leur enveloppe suffisamment
allongée.
1. Retirer la buse de gaz et lʼisolant de la buse, si on
lʼutilise, pour repérer la vis de réglage du diffuseur
de gaz utilisée pour maintenir en place lʼancienne
gaine. Dévisser la vis de réglage avec une clef
Allen hexagonale de 5/64" (2,0 mm).
2. Retirer le diffuseur de gaz du tube du pistolet.
3. Étendre le pistolet et le câble bien droits sur une
surface plate. Desserrer la vis de réglage du con-
necteur en laiton du côté chargeur du câble et tirer
sur la gaine pour la faire sortir du câble.
4. Insérer une nouvelle gaine non ébavurée sur lʼex-
trémité connecteur du câble. Vérifier que le
coussinet de la gaine soit bien gravé pour la taille
du fil utilisé.
Note: Pour les gaines KP45-3545-15 et KP45-3545-25
Avant dʼasseoir complètement le coussinet de la
gaine, il faut ébavurer avec une lame pointue le tube
interne de la gaine pour quʼil soit affleuré avec le
coussinet de la gaine. Après cela, éliminer les ébarbu-
res du tube interne et vérifier que lʼorifice soit bien
ouvert.
No. de Pièce Taille Gravée sur
Diamètre des la Gaine de lʼExtrémité du Coussinet
Électrodes Utilisées
Rechange de la Gaine
Acier 0,025-0,030" KP42-25-15 .030” (0.8 mm)
(0,6-0,8 mm)
Acier 0,035-0,045" KP42-4045-15 .045” (1.1 mm)
(0.9-1.1 mm)
Aluminium 3/64" KP42N-3545-15 3/64" (1.2 mm)
(1.2 mm)
TABLEAU D.1
VIS DE RÉGLAGE
VIS DE RÉGLAGE
CONNECTEUR DE
CÂBLE EN LAITON
DIFFUSEUR DE GAZ
ISOLANT DE LA BUSE (SI UTILISÉ)
BUSE DE GAZ
LONGUEUR
D’ÉBAVURAGE
DE LA GAINE
0,56"
(14,2 mm)
POWER MIG ® 256
ATTENTION
