Vis Manuelle
Extrémité Mâle du
Pistolet et du Câble
Adaptateur de Pistolet
Réceptacle
Connecteur de la
Gâchette du Pistolet
3. La POWER MIG modèle 208/230 volts 60 Hz est livrée
avec un câble dʼentrée de 10 ft. et une prise branchée
sur la soudeuse. Acheter un réceptacle et le monter
dans un endroit approprié. Vérifier quʼil soit à la portée
de la prise du câble dʼentrée qui est branchée sur la
soudeuse. Effectuer le montage avec la terminale de
terre sur le haut pour permettre au câble dʼalimentation
de pendre sans se courber.
Le modèle de 230/575 volts 60 Hz nʼest pas équipé de
prise ni de câble dʼentrée ni de réceptacle.

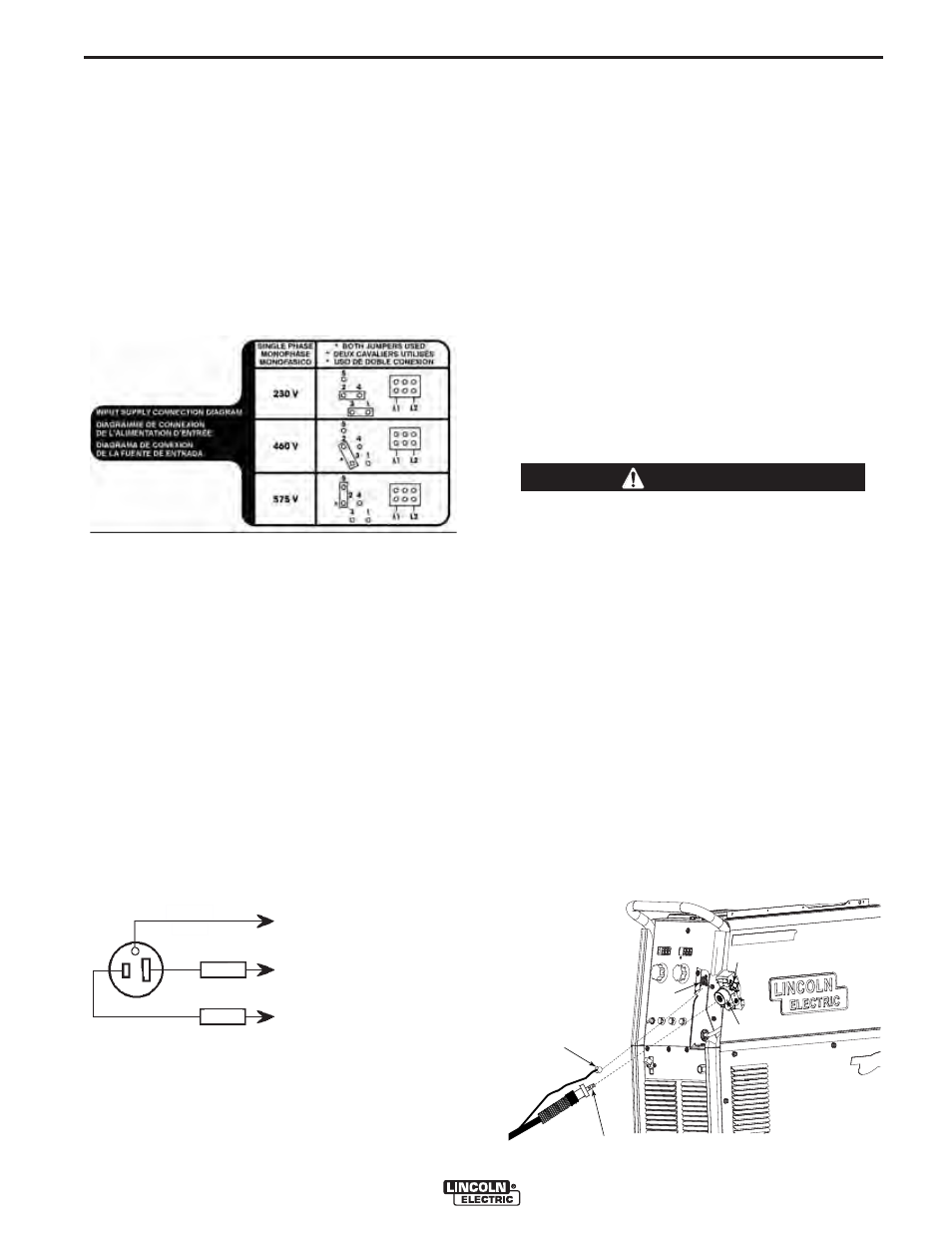

FIGURE A.2 — Branchements dʼEntrée pour
Machine à Tension Triple
4. En SUIVANT les instructions de la Figure A.3, demander
à un électricien qualifié de brancher le réceptacle ou le
câble sur les lignes dʼalimentation dʼentrée et la masse du
système conformément au Code Électrique National des
États-Unis et à toute régulation locale en vigueur. Voir les
« Spécifications Techniques » au début de ce chapitre
pour les tailles de fils appropriées. Pour de grandes
longueurs supérieures à 100 ft. (30,48m), des fils en
cuivre plus grands doivent être utilisés. Installer des
fusibles de type « Super Lag » sur les deux lignes sous
tension, comme indiqué sur le diagramme suivant. Le
contact central du réceptacle est destiné à la mise à la
terre. Un fil vert dans le câble dʼentrée raccorde ce
contact au châssis de la soudeuse. Ceci garantit une
mise à la terre appropriée du châssis de la soudeuse
lorsque la prise de celle-ci est insérée dans le réceptacle.
A-3 A-3 INSTALLATION
BRANCHEMENTS DE POLARITÉ DE SORTIE
Telle quʼelle est livrée par lʼusine, la soudeuse est
branchée pour la polarité positive (+) de lʼélectrode. Il
sʼagit de la polarité normale pour le soudage GMAW.
Si la polarité négative (-) est nécessaire, inverser les
branchements des deux câbles situés dans le com-
partiment du galet dʼentraînement près du panneau
avant. Le câble dʼélectrode, qui est fixé sur le galet
dʼentraînement, doit être branché sur la terminale
négative (-) et le fil de travail, qui est fixé sur lʼagrafe
de travail, doit être branché sur la terminale positive
(+).
INSTALLATION DU PISTOLET ET DU CÂBLE
Le pistolet Magnum® PRO 250L et le câble fourni avec la
POWER MIG® 256 est installé en usine avec une bande de rem-
plissage pour électrode de 0,035 - 0,045" (0,9 - 1,1 mm) et une
pointe de contact de 0,035" (0,9 mm). Installer la pointe de 0,045"
(également fournie) si cʼest cette taille de fil qui est utilisée.
Placer lʼinterrupteur de puissance de la soudeuse sur la
position « éteint » avant dʼinstaller le pistolet et le câble.
(Voir la Figure A.4)
1. Étirer le câble bien droit.
2. Dévisser la Vis Manuelle sur lʼextrémité avant de lʼunité
de traction (à lʼintérieur du compartiment dʼalimentation
du fil) jusquʼà ce que la pointe de la vis ne sorte plus
par lʼouverture de lʼAdaptateur de Pistolet, tel que vu
depuis lʼavant de la machine. (Voir la Figure A.4).
3. Insérer lʼextrémité mâle du câble du pistolet dans
lʼAdaptateur de Pistolet à travers lʼouverture dans le
panneau avant. Sʼassurer que le connecteur soit com-
plètement inséré puis serrer la Vis Manuelle.
4. Raccorder le Connecteur de la Gâchette du Pistolet qui
va du pistolet et du câble jusquʼau Réceptacle corre-
spondant à lʼintérieur du compartiment situé à gauche
juste à lʼintérieur de lʼouverture sur le Panneau Avant.
Vérifier que les clavetages soient alignés, insérer puis
serrer lʼanneau de retenue.
POWER MIG ® 256
FIL
VERT
FUSIBLE
FUSIBLE
FIGURE A.3 —Diagramme du Réceptacle
BRANCHER SUR UN FIL DE MISE À LA
TERRE DU SYSTÈME. VOIR LE CODE
ÉLECTRIQUE NATIONAL DES ÉTATS-
UNIS ET/OU LES RÉGULATIONS
LOCALES POUR DʼAUTRES DÉTAILS
ET MOYENS POUR UNE MISE À LA
TERRE APPROPRIÉE.
BRANCHER SUR LES FILS SOUS
TENSION DʼUN SYSTÈME
MONOPHASÉ À TROIS FILS OU
SUR UNE PHASE DʼUN SYSTÈME
BIPHASÉ OU TRIPHASÉ.
AVERTISSEMENT
FIGURE A.4
