D-3
MANUTENÇÃO
POWER MIG 255
DESMONTE DO CABO DA
TOCHA
Os componentes internos da tocha devem
ser inspecionados ou reparados quando
necessário.

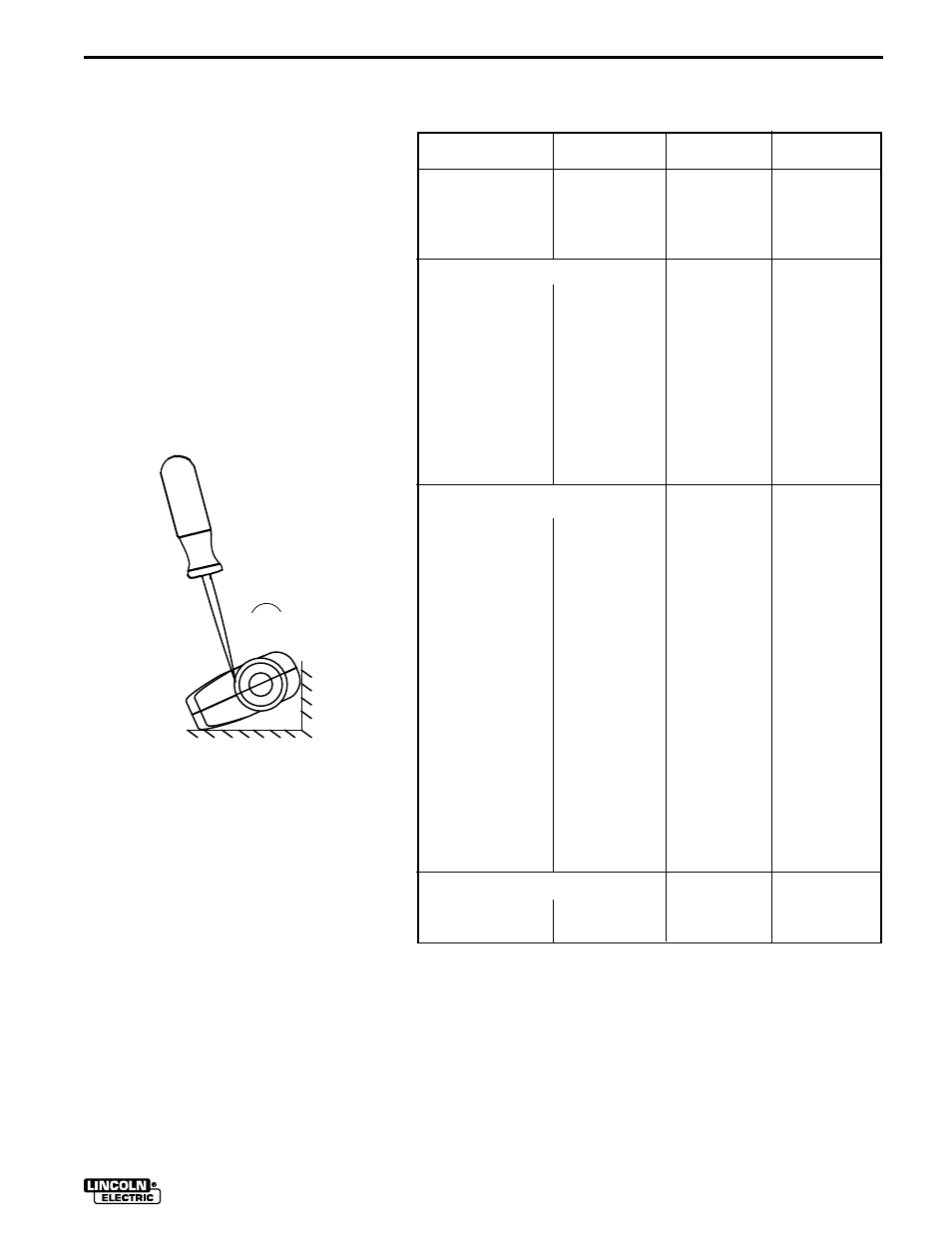

O corpo da tocha consiste em duas
metades que são mantidas unidas com um
anel em cada extremidade. Para abrir o
corpo, gire os anéis em aproximadamente
60 graus no sentido anti-horário (a mesma
direção da remoção de uma rosca direita)
até que o anel pare. Então puxe o anel para
fora do corpo da tocha. Caso os anéis este-
jam difíceis de rodar, posicione o cabo da
tocha contra a placa no anel e dê uma pan-
cada na chave de fenda para rodar o anel
por cima de um possível obstáculo interno.
Sentido Anti-Horário
➣
Dimensão
Dimensão
Descrição
Código
(polegadas)
(milímetros)
CONDUÍTE
Para cabos de 15'
M16087-2
.025 – .030"
0.6 – 0.8 mm
(4.5m) ou inferiores
M16087-1
.035 – .045"
0.9 – 1.2 mm
M17714-1
3/64"
1.2 mm
(Alumínio)
(Alumínio)
BICOS DE CONTATO
Padrão
S19391-6
.025"
0.6 mm
S19391-7
.030"
0.8 mm
S19391-1 *
.035"
0.9 mm
S19391-2 *
.045"
1.2 mm
CICLO PESADO
S19392-1
.035"
0.9 mm
S19292-2
.045"
1.2 mm
Cônico
S19393-5
.025"
0.6 mm
S19393-6
.030"
0.8 mm
S19393-1
.035"
0.9 mm
Chanfrado
S19393-2
.045"
1.2 mm
(Para Alumínio)
S18697-46
3/64"
1.2 mm
(Alumínio)
(Alumínio)
BOCAIS DE GÁS
Fixo (Faceado)
M16081-1
3/8"
9.5 mm
M16081-2 *
1/2"
12.7 mm
M16081-3
5/8"
15.9 mm
(Retraídos)
M16080-1
3/8"
9.5 mm
M16080-2
1/2"
12.7 mm
M16080-3
5/8"
15.9 mm
Requer: Conjunto
do Difusor de Gás
S19418-3 *
.025 – .045"
0.6 – 1.2 mm
Ajustável por
M16093-2
1/2"
12.7 mm
deslisamento
M16093-1
5/8"
15.9 mm
Requer: conjunto
do Isolante de Bocal
S19417-1
Requer: Conjunto
do Difusor
S19418-2
.025 – .030"
0.6 – 0.8 mm
de Gás
S19418-1
.035 – .045"
0.9 – 1.2 mm
Bocal sem Gás
M16938
Δ
(Innershield)
PESCOÇO
Padrão (60°)
S18920
*
45°
S19890
TABELA D.2
ACESSÓRIOS E PEÇAS DE REPOSIÇÃO PARA
A TOCHA MAGNUM 250L
*
Incluído na POWER MIG 255
Δ Requer o Conjunto do Difusor de Gás S19418-1.
