D-2 MANUTENÇÃO
POWER MIG 255
4. Coloque um conduíte novo, sem ter sido cor-
tado, na extremidade do conector do cabo.
Certifique-se de que a bucha do conduíte pos-
sua a dimensão (gravada) apropriada à
dimensão do arame utilizado.
5. Apoie totalmente a bucha do conduíte no
conector e aperte o parafuso de ajuste no
conector do cabo de cobre. O difusor de gás
não deve ser instalado na extremidade do
tubo da tocha neste momento.
6. Com o difusor de gás ainda removido do
pescoço da tocha, certifique-se de que o cabo
esteja reto, e então corte o conduíte no
tamanho mostrado na Figura D.1. Remova
quaisquer rebarbas da extremidade do con-
duíte.
7. Aparafuse o difusor de gás na extremidade do
pescoço da tocha, apertando firmemente.
Certifique-se de que o difusor de gás seja o
correto para o conduíte utilizado. (Veja a
tabela e a gravação no difusor.)
8. Aperte o parafuso de ajuste da lateral do difu-
sor de gás contra o conduíte do cabo, usando
uma chave Allen de 5/64" (2.0 mm).

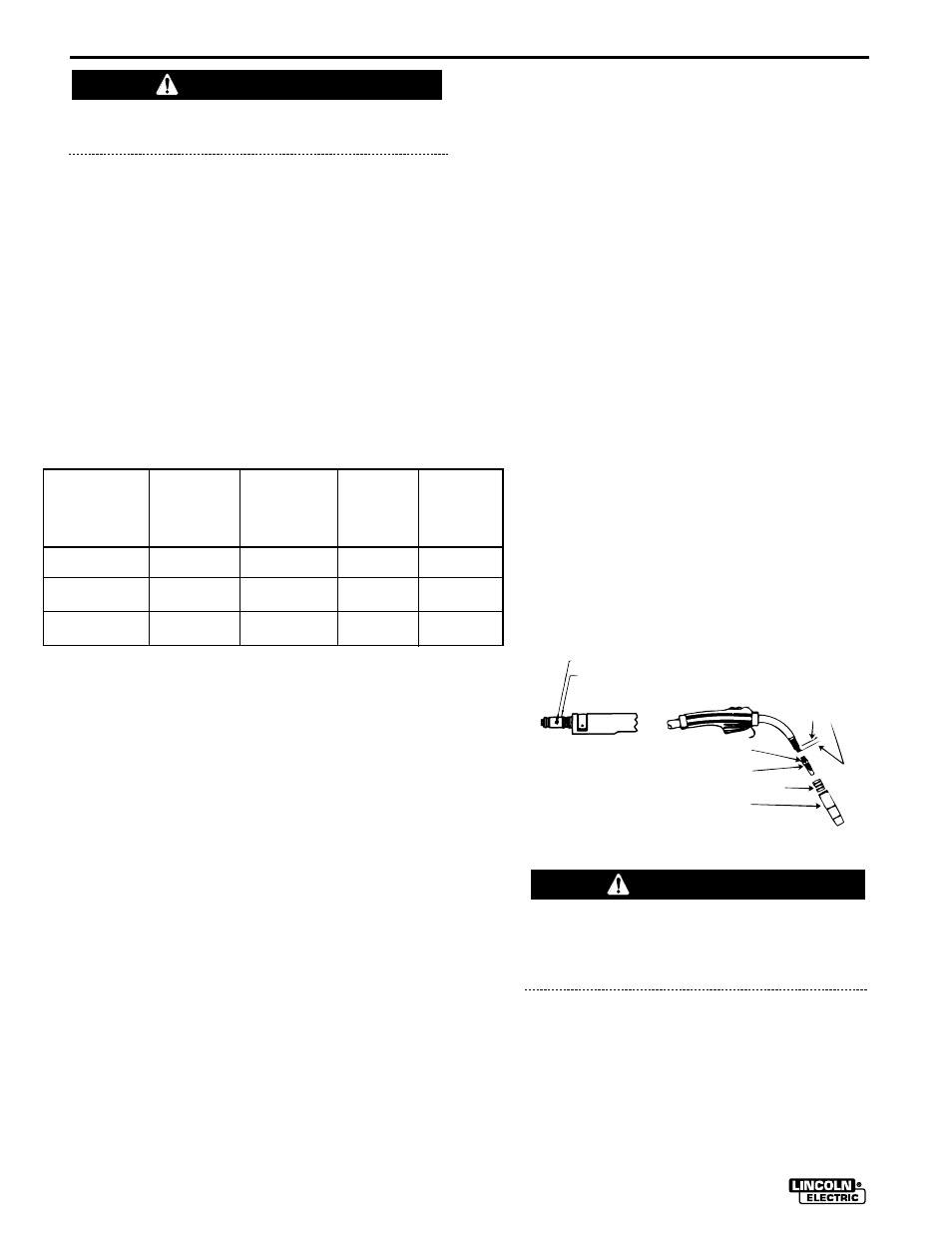

FIGURA D.1
Este parafuso deve ser apertado apenas de
leve. Um aperto excessivo cortará ou romperá
o conduíte, resultando em uma alimentação
de arame deficitária.
Pressão excessiva no ar comprimido utilizado
para limpeza, pode causar entupimentos.
Flexione o cabo em todo seu comprimento e sopre-o
novamente. Repita este procedimento até que não
saia mais sujeira. Caso problemas na alimentação
continuem ocorrendo após este procedimento, tente
trocar o conduíte e veja em “dificuldade na alimen-
tação” na seção de Solução de Problemas.
REMOÇÃO E TROCA DO CONDUÍTE
NOTA: A troca do conduíte por um de dimensão dife-
rente do arame requer a troca do difusor de gás de
acordo com a Tabela D.1 para fixar adequadamente o
conduíte diferente.
INSTRUÇÃO PARA REMOÇÃO, INSTALAÇÃO E
AJUSTE DO CONDUÍTE PARA MAGNUM 250L
NOTA: A variação nos comprimentos dos cabos
impede a intercambialidade de conduítes entre as
tochas. Uma vez que um conduíte tenha sido cortado
para uma tocha em particular, ele não deve ser insta-
lado em outra, a menos que ela satisfaça o mesmo
requisito de corte. Os conduítes são enviados com a
cobertura extendida na quantidade exata.
1. Remova o bocal de gás e o isolador do bocal, caso
utilize, para localizar o parafuso de ajuste no difu-
sor de gás, utilizado para manter o conduíte fixado
em seu lugar. Afrouxe o parafuso de ajuste com
uma chave Allen de 5/64" (2.0 mm).
2. Remova o difusor de gás do pescoço da tocha.
3. Estenda a tocha e o cabo em uma superfície
plana. Afrouxe o parafuso de ajuste localizado no
conector de latão do alimentador na extremidade
do cabo e puxe o conduíte para fora.
CUIDADO
Código do Código do
Difusor de Difusor de
Código do Dimensão Gás de Gás de
Diâmetro do Conduíte Gravada no Bocal Fixo Bocal Ajust.
Arame para Troca Conduíte (gravado) (gravado)
.025-.030" Aço M16087-2 .030 (0.8 mm) S19418-3 S19418-2
(0.6-0.8 mm)
.035-.045" Aço M16087-1 .045 (1.2 mm) S19418-3 S19418-1
(0.9-1.2 mm)
3/64" Alumínio M17714-1 3/64" (1.2 mm) S19418-3 S19418-1
(1.2 mm)
TABELA D.1
CUIDADO
PARAFUSO DE AJUSTE
PARAFUSO DE AJUSTE
CONECTOR DE LATÃO DO CABO
DIFUSOR DE GÁS
ISOLADOR DO BOCAL (CASO UTILIZADO)
BOCAL
1-1/4"
(31.8mm)
COMPRIMENTO
DE CORTE DO
CONDUÍTE
