Page 12

WIRE-MATIC 255
A-4
INSTALAÇÃO

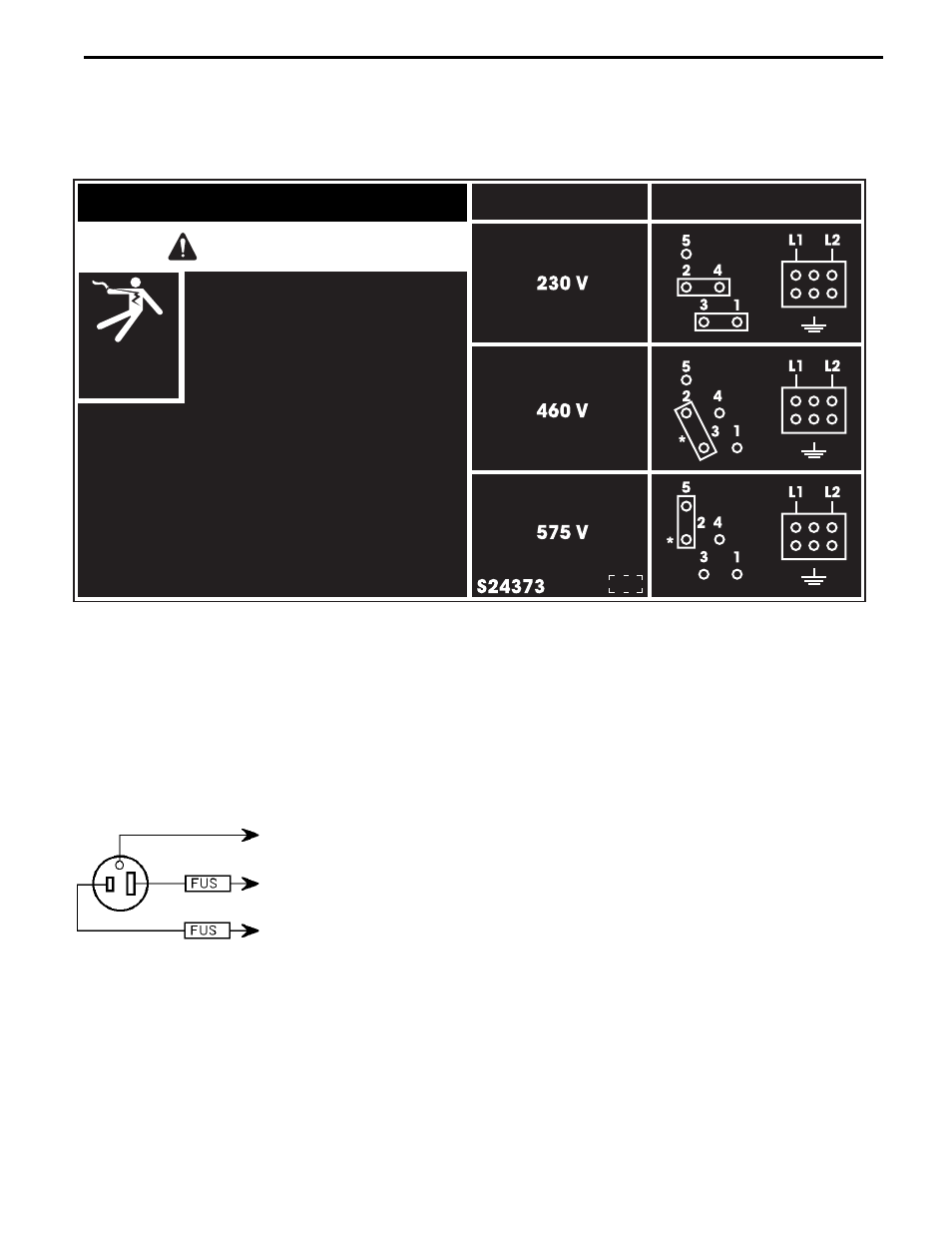

FIGURA A.3 — Diagrama do Receptáculo
CONECTE À UM SISTEMA
DE ATERRAMENTO BASEA-
DO NOS CÓDIGOS
ELÉTRICOS LOCAIS. VEJA
DETALHES DA FORMA COR-
RETA DE SE FAZER O
ATERRAMENTO.
CONECTE AO FIO ENER-
GIZADO DE UM SISTEMA
MONOFÁSICO DE TRÊS
FIOS OU EM UMA DAS
FASES DE UM SISTEMA
BIFÁSICO OU TRIFÁSICO.
CONEXÕES DA POLARIDADE DE
SAÍDA
A fonte é enviada conectada para a polaridade positi-
va (+) do arame. Esta é a polaridade normal para sol-
dagem MIG GMAW.
Se houver necessidade de troca para polaridade ne-
gativa (-), inverta a conexão dos dois cabos localiza-
dos no compartimento do tracionador próximo ao
painel frontal. O cabo de força, que está ligado ao tra-
cionador, deve ser conectado ao terminal negativo (-),
e o cabo obra, que está ligado à garra obra, deve ser
conectado ao terminal positivo (+).
DIAGRAMA DE CONEXÃO DA ALIMENTAÇÃO
CHOQUE
ELÉTRICO
PODE MATAR
• Desconecte a rede antes de inspecionar
ou reparar a fonte.
• Não opere com as tampas removidas.
• Não toque em componentes energizados
• Apenas pessoal qualificado deve instalar
ou reparar este equipamento.
• Instale e aterre a fonte de acordo com o
código elétrico nacional e local. Utilize o
parafuso de aterramento ou o terminal
dentro da fonte.
• Utilize somente cabos de cobre.
• Consulte o manual de instrução antes
da instalação ou operação.
ATENÇÃO
MONOFÁSICO 60 Hz • USAR AS DUAS PONTES
FIGURA A.2 — Conexões de Alimentação para Fontes de Tensão Tripla
FIO VERDE
POWER MIG 255
