B-6 OPERACIÓN B-6
CV 400-I
1. RECEPTÁCULO DE 220 VCA
Receptáculo tipo Continental European, no pola-
rizado, aterrizado (también conocido como tipo
"Schuko") para conexión de enfriadores de agua
u otro equipo.
2. INTERRUPTOR AUTOMÁTICO
Protege el circuito auxiliar de 220 voltios contra
sobrecargas y cortos. Si este interruptor se abre,
la CV 400-I trabajará normalmente; sin embargo,
el equipo energizado por el receptáculo de 220
volt no funcionará.
3. ABRAZADERA DE CABLE PARA CABLES DE
ALIMENTACIÓN
CONEXIONES DEL GABINETE POSTERIOR

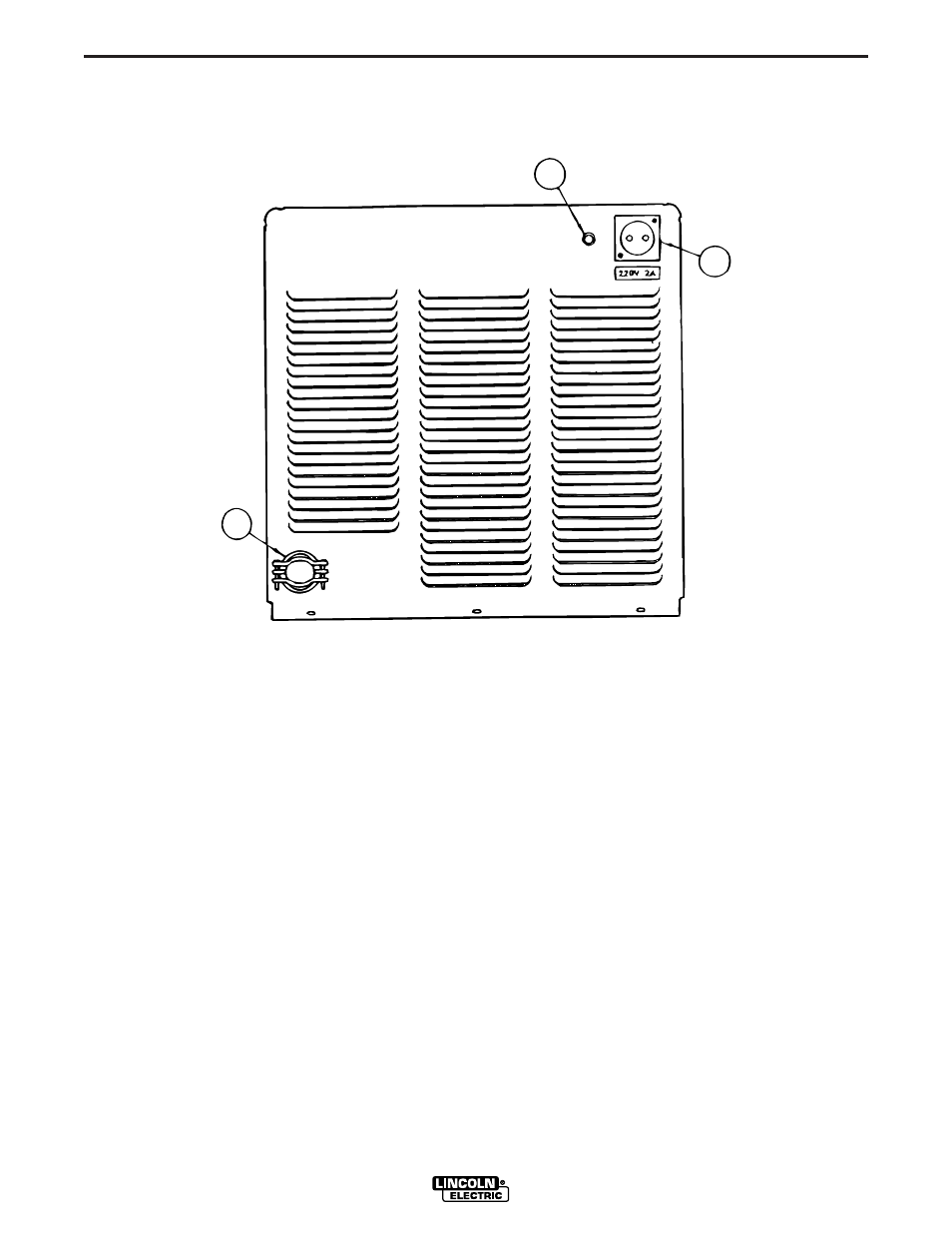

FIGURA B.3 - PANEL POSTERIOR
1
2
3
