B-4 OPERACIÓN B-4
1. INTERRUPTOR DE ENCENDIDO
Interruptor de dos posiciones. Controla la
energía de entrada a la CV 400-I.
2. AJUSTE DE VOLTAJE
Controla el voltaje de salida de CV 400-I.
3. LUZ DE INDICACIÓN DE PROTECCIÓN TÉRMICA
Indica que el termostato de protección se ha
activado. Cuando esto ocurra, el medidor
digital mostrará en pantalla “E10”. Cuando la
luz se apaga, la máquina será capaz de su-
ministrar otra vez la energía de salida de sol-
dadura.
NOTA: Dejar el interruptor de encendido en la
posición “ON” dará como resultado un
enfriamiento más rápido.
4. INTERRUPTOR DE VOLTIOS/AMPS
Selecciona la corriente de salida o el voltaje
del arco que aparecerá en pantalla.
5. VOLTÍMETRO/AMPERÍMETRO DIGITAL
Muestra en pantalla la corriente de salida de
CV 400-I o el voltaje del arco.
NOTA: Debido a las caídas de voltaje en los cables
de soldadura y en los puntos de conexión de
cables, el voltaje de arco real puede ser
menor que el que aparece en la pantalla del
voltímetro. Utilice los cables de soldadura de
la capacidad adecuada y asegúrese de que
las conexiones estén bien apretadas para
minimizar este efecto.
6. INTERRUPTOR AUTOMÁTICO DE 42 VOLTIOS
Protege al circuito 41-42 de 42 voltios en el
receptáculo del alimentador de alambre con-
tra sobrecargas y cortos. Si este interruptor
automático se abre, CV 400-I trabajará nor-
malmente. Sin embargo, cualquier equipo ali-
mentado por el circuito de 42 voltios no traba-
jará.
7. INTERRUPTOR AUTOMÁTICO DE 115 VOLTIOS
Protege al circuito 31-32 de 115 voltios en el
receptáculo del alimentador de alambre con-
tra sobrecargas y cortos. Si este interruptor
automático se abre, CV 400-I trabajará nor-
malmente. Sin embargo, cualquier equipo ali-
mentado por el circuito de 115 voltios no tra-
bajará.
8. INTERRUPTOR LOCAL/REMOTO
Determina si el voltaje de soldadura está con-
trolado en CV 400-I o en forma remota por un
control remoto de salida (como el K857).
CV 400-I
CONTROLES Y PROGRAMACIONES DE SALIDA
Todos los controles y ajustes del operador están localizados al frente del gabinete de CV 400-I. Consulte la
Figura B.1

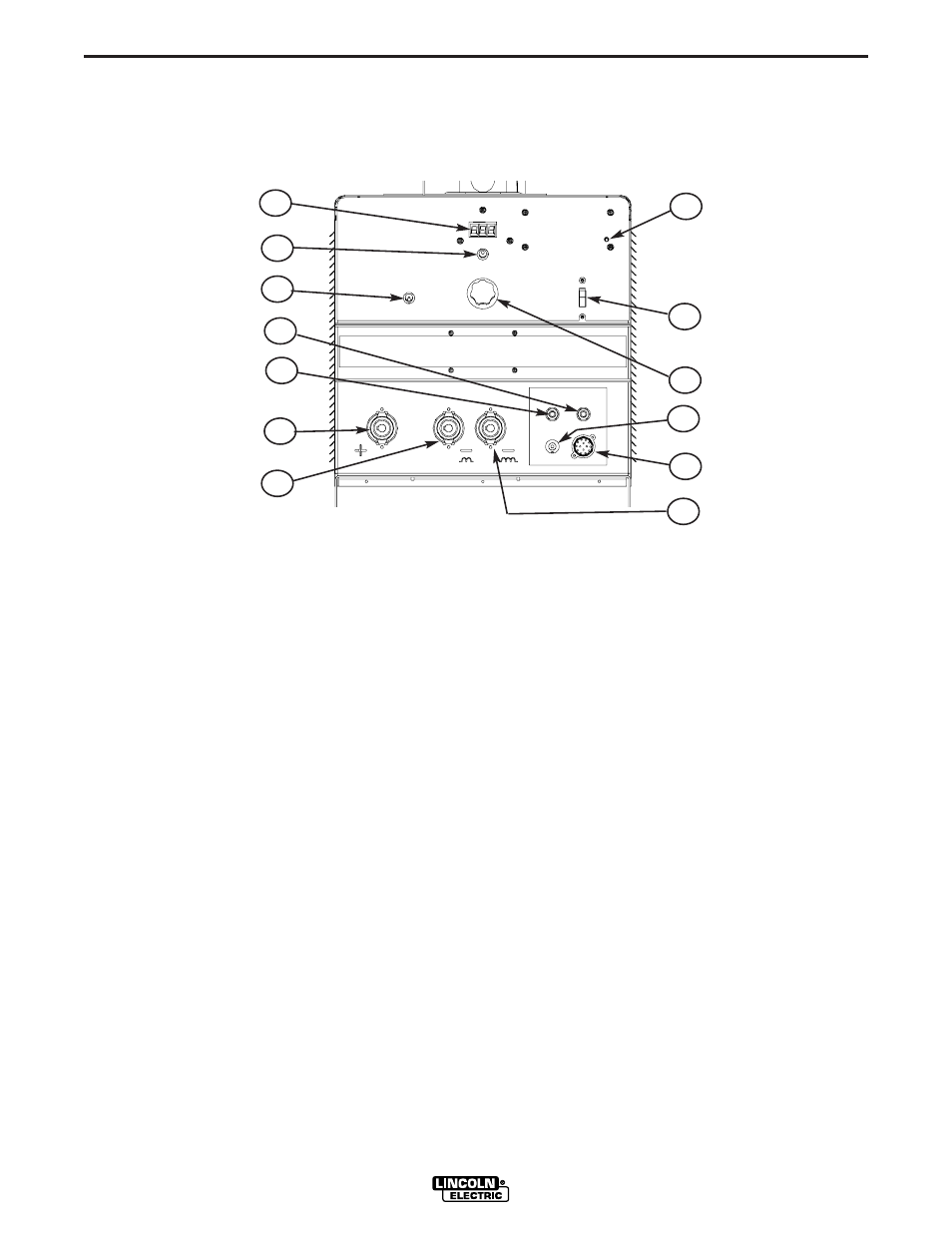

FIGURA B.1 - PANEL DE CONTROL Y SALIDA
1
2
3 5
6
7
4
8
9
10
11
12
13
