Instrucciones de cableado (continuación)
Instrucciones del interruptor
Consulte las instrucciones que vienen en el diagrama del interruptor de tambor GE, modelo CR102A1, para
verificar el cableado. A continuación encontrará una copia de tales instrucciones y diagramas de referencia.
Consulte siempre los diagramas que se encuentran en el motor del cabrestante y en el interruptor del
tambor.
Precaución: Antes de instalarlo en una
aplicación de uso nuclear, determine si el
producto ha sido diseñado para tal uso.
Advertencia: Antes de instalarlo o darle
mantenimiento, desconecte la alimentación
eléctrica
Instalación:
1.
Monte el interruptor en una superficie
plana.
2. Conecte el interruptor según lo indicado en
el diagrama de cableado que viene en las
instrucciones y en la cubierta del
interruptor.
Nota: Deberá protegerse el circuito derivado del
motor según lo dispuesto por el código nacional
y los códigos y ordenanzas eléctricos locales.
Convertibilidad (mantenida en
momentánea)
Para convertir el interruptor del tambor
CR102A1 o interruptores similares de “Contacto
mantenido” a “Retorno de muelle a APAGADO”,
quite la perilla de operación (6) del cubo (7)
girándolo en sentido opuesto a las manecillas del
reloj. Apalanque el cubo alejándolo del eje. Gire
el mango 180 grados y vuelva a poner el mango,
la perilla y el cubo en el interruptor.
Montaje del mecanismo
Para desmontar el interruptor, retire el mango, la
placa de la cubierta del cubo y los contactos
estacionarios. Quite los dos tornillos que sujetan
parte superior de la carcasa y levántela. El
conjunto del rotor podrá desmontarse entonces.
Precaución: El rodillo (3) tiene un muelle y está
flojo en el brazo (4). Debe tenerse cuidado de no
aflojar el rodillo. Retire el rodillo del brazo (4).
Para volver a montarlo, ponga el rodillo en el
brazo (4). Ponga el rotor en la carcasa acoplando
el rodillo (3) a la leva e insertando el eje en el
agujero que se encuentra en la parte inferior de
la carcasa. Vuelva a montarlo invirtiendo el
procedimiento anterior.

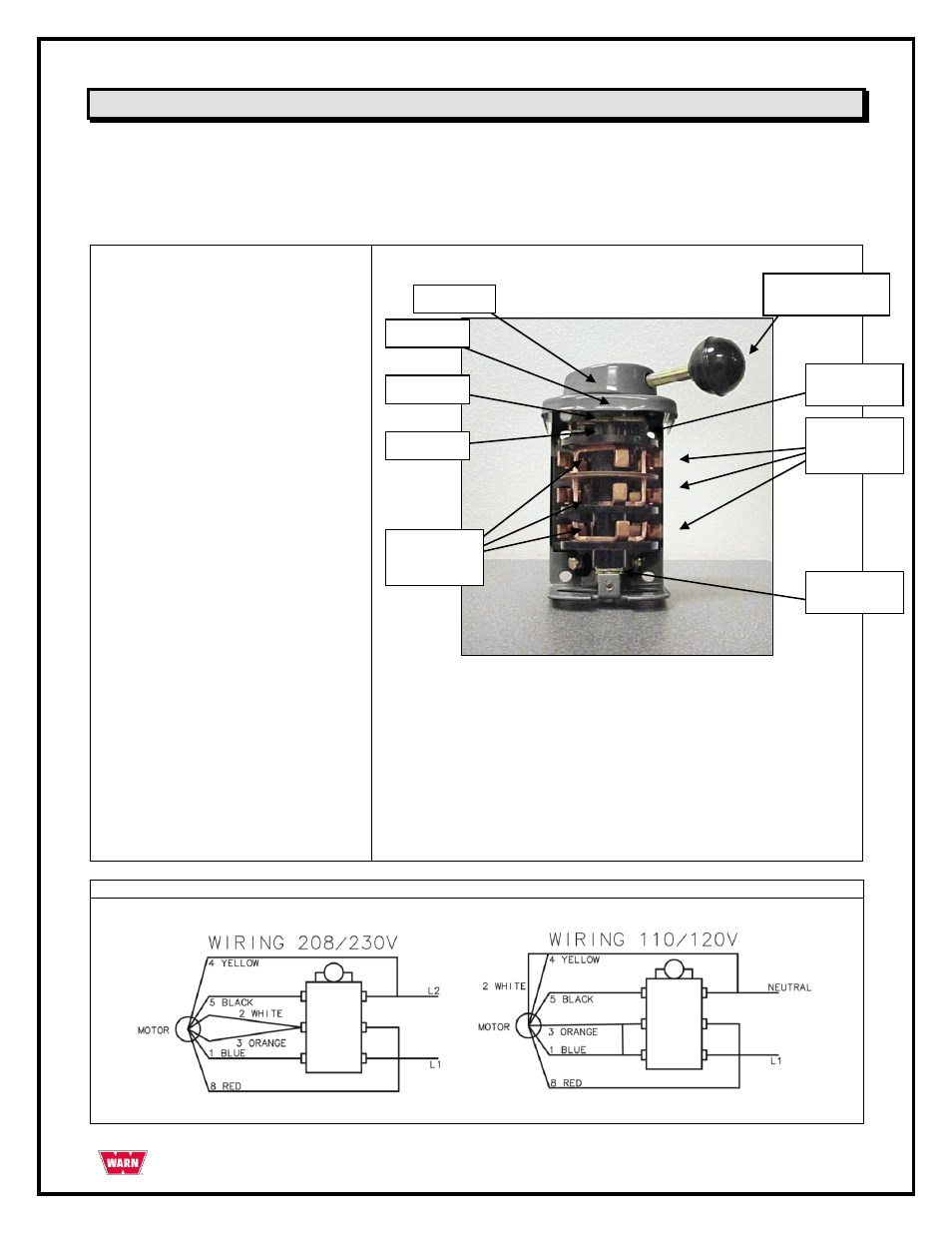

Figure 1. CR102A1
Cableado -3000ACI
(2) Rotor
Assembly
(1) Contactos
y soporte
estacionarios
(2) Conjunto
del rotor
(6) Mango y perilla
de operación
(5) Muelle
(4) Brazo
(3) Rodillo
(7) Cubo
(1) Contactos
y soporte
estacionarios
