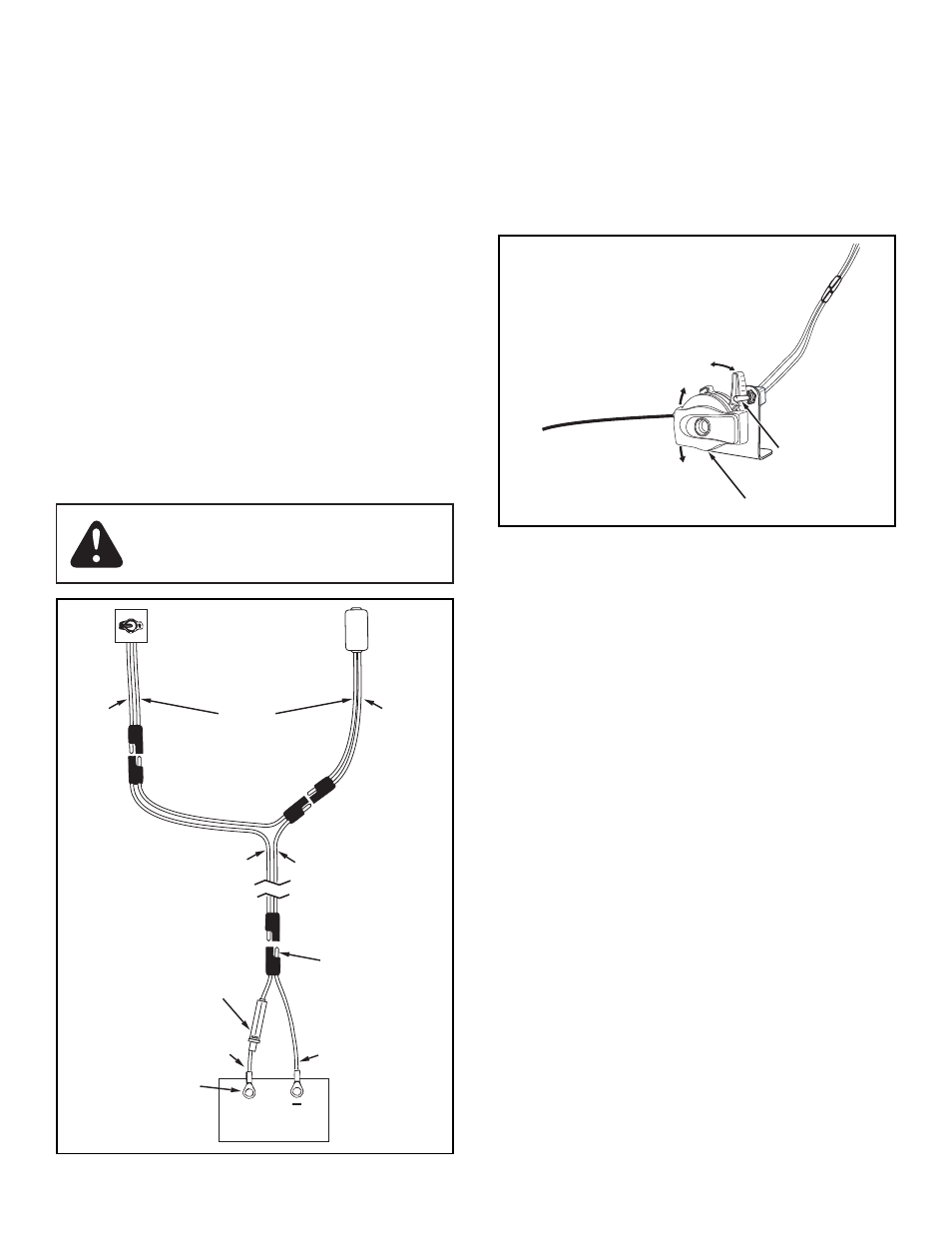

ILLUSTRATION 10

INSTRUCTIONS DE CÂBLAGE
Lorsque l’épandeur est correctement raccordé, le moteur et
l’agitateur fonctionneront dans le sens des aiguilles d’une montre
si vu de dessus

Placez le levier de réglage de débit sur “Off" (arrêt) afin que

17.

l'interrupteur "ON-OFF" (marche/arrêt) se trouve également
à l’arrêt.
Raccordez le petit faisceau de câblage (avec fusible) à la

18.

batterie du véhicule en raccordant le fil rouge à la borne
positive de la batterie et le fil marron à la borne négative de
la batterie. Le faisceau de câblage peut être raccordé en
permanence à la batterie. Reportez-vous à l’illustration 10.
Raccordez le faisceau de câblage long à l’épandeur en

19.

raccordant les fils rouge et blanc à l’interrupteur et les fils
marron et blanc au moteur de l’épandeur. Reportez-vous à
l’illustration 10.
Raccordez le faisceau de câblage long au petit faisceau de

20.

câblage (avec fusible). Assurez-vous que les fils se trouvent
loin des pièces en mouvement, des pièces chaudes du
moteur et des endroits où ils risquent de se coincer ou
d’être pincés.
Utilisez des attaches de câble en nylon afin de grouper

21.

les fils le plus loin possible des pièces en mouvement, des
pièces chaudes du moteur et des endroits où ils risquent
de se coincer ou d’être pincés.

NE JAMAIS laisser la broche négative de la fiche
toucher la borne positive (sous tension) de la
batterie. Vous risquez de provoquer un incendie
ou une explosion!

BROWN

RED

FUSE AND HOLDER

POSITIVE
"HOT" POST

NEGATIVE PIN

BROWN

RED

BATTERY

+

SWITCH

MOTOR

BROWN

RED

WHITE

BROCHE NÉGATIVE

INTERRUPTEUR

BATTERIE

ROUGE

MARRON

MARRON

ROUGE

BLANC

MOTEUR

MARRON

ROUGE

BORNE POSITIVE

FUSIBLE

ILLUSTRATION 11

Placez le levier de réglage de débit sur « ON » (marche).

22.

Réglez l'interrupteur « ON-OFF » sur « ON » et vérifiez que
le moteur tourne dans le sens des aiguilles d’une montre.
Si ce n’est pas le cas, reportez-vous au schéma de câblage
de l’illustration 10 et vérifiez le branchement.
Placez le levier de réglage de débit sur « OFF » (arrêt),

23.

ceci devrait couper l'interrupteur « ON-OFF ». Si ceci
n’arrête pas le débit, desserrez la commande et tournez-la
suffisamment afin que le levier de débit puisse être placé
sur « OFF » (arrêt). Reportez-vous à l’illustration 11.

"ON-OFF"
SWITCH

FLOW CONTROL

ON-OFF

INTERRUPTEUR
« ON-OFF »

COMMANDE DE DÉBIT

« ON-OFF »
