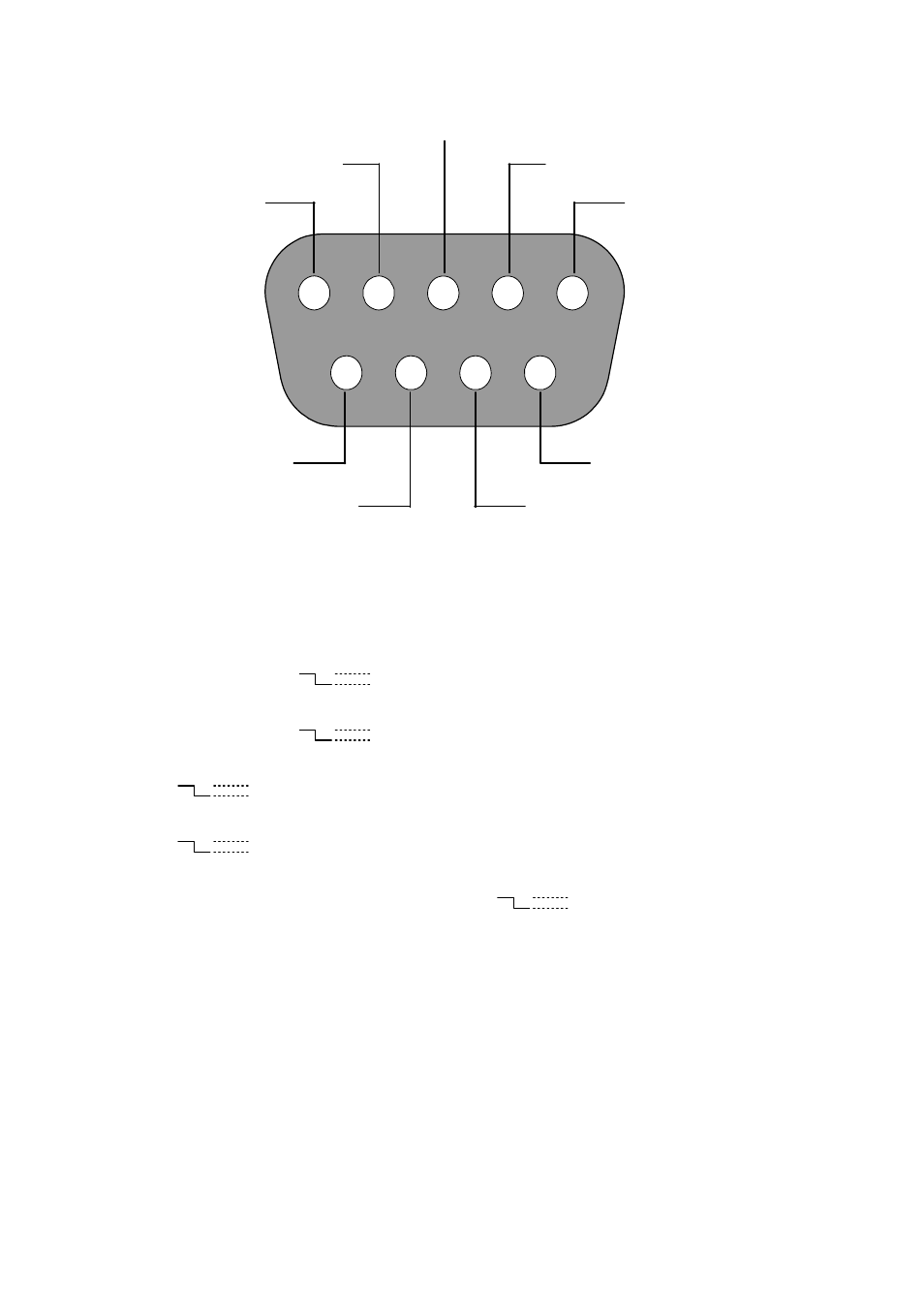

2.3 ALARM In/Out

ALARM1 IN

ALARM4 IN

ALARM2 IN

ALARM3 IN

ALARM OUT

RECORD IN

GROUND

DISK FULL

ALARM RESET

1

2

3

4

5

6

7

8

9

THE ABOVE FIGURE IS A REAR VIEW.

1. GND: Ground Contact.

2. ALARM OUT (OUTPUT): This is an alarm-output trigger. Connect this to external devices such as

buzzers or lights. (

5V

0V(Active)

)

3. DISK FULL (OUTPUT): This is a disk-full output trigger. Connect this to external devices such as

buzzers or lights. (

5V

0V(Active)

)

4. ALARM RESET (INPUT): This pin connects to an alarm-clear device for clearing an alarm.

(

5V

0V(Active)

)

5. RECORD IN (INPUT): This pin connects to a record-triggering device for starting a record.

(

5V

0V(Active)

)

6. ALARM4 IN (INPUT): This is an alarm input( for CH 4 )which can be programmed in the menu

system to Normally Open or Normally Closed. (

5V

0V(Active)

)

7. ALARM3 IN (INPUT): same as the above, for CH 3

8. ALARM2 IN (INPUT): same as the above, for CH 2

9. ALARM1 IN (INPUT): same as the above, for CH 1
