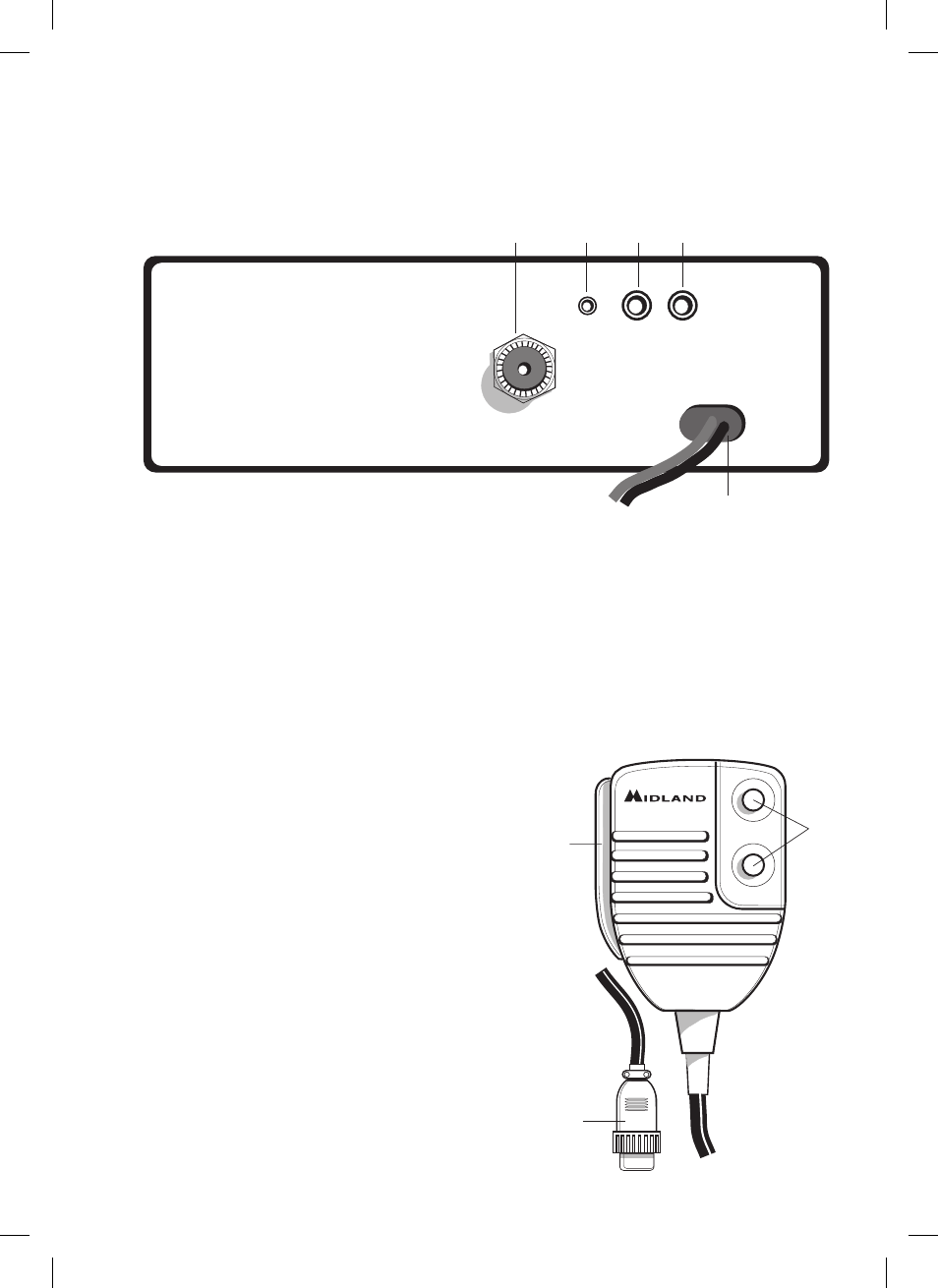

PANNELLO POSTERIORE
19. Connettore antenna: è previsto il connettore SO 239.
20. Presa S.METER: permette il collegamento di uno strumento esterno.
21. Presa PA: tramite il collegamento ad un altoparlante esterno, permette di utilizzare
l’apparato come amplificatore audio.
22. Presa EXT: presa altoparlante esterno (questo collegamento esclude l’uso dell’alto-
parlante interno).
23. POWER 13.2 Vcc: presa di alimentazione.
MICROFONO
1. Pulsante di trasmissione.
2. Pulsanti UP/DOWN:selezione canali verso
l’alto (up) e verso il basso (DN).
3. Connettore microfonico 6 pin.
UP
DOWN
2
1
3
19 20 21 22
23
ANTENNA
S-METER PA EXT
