66

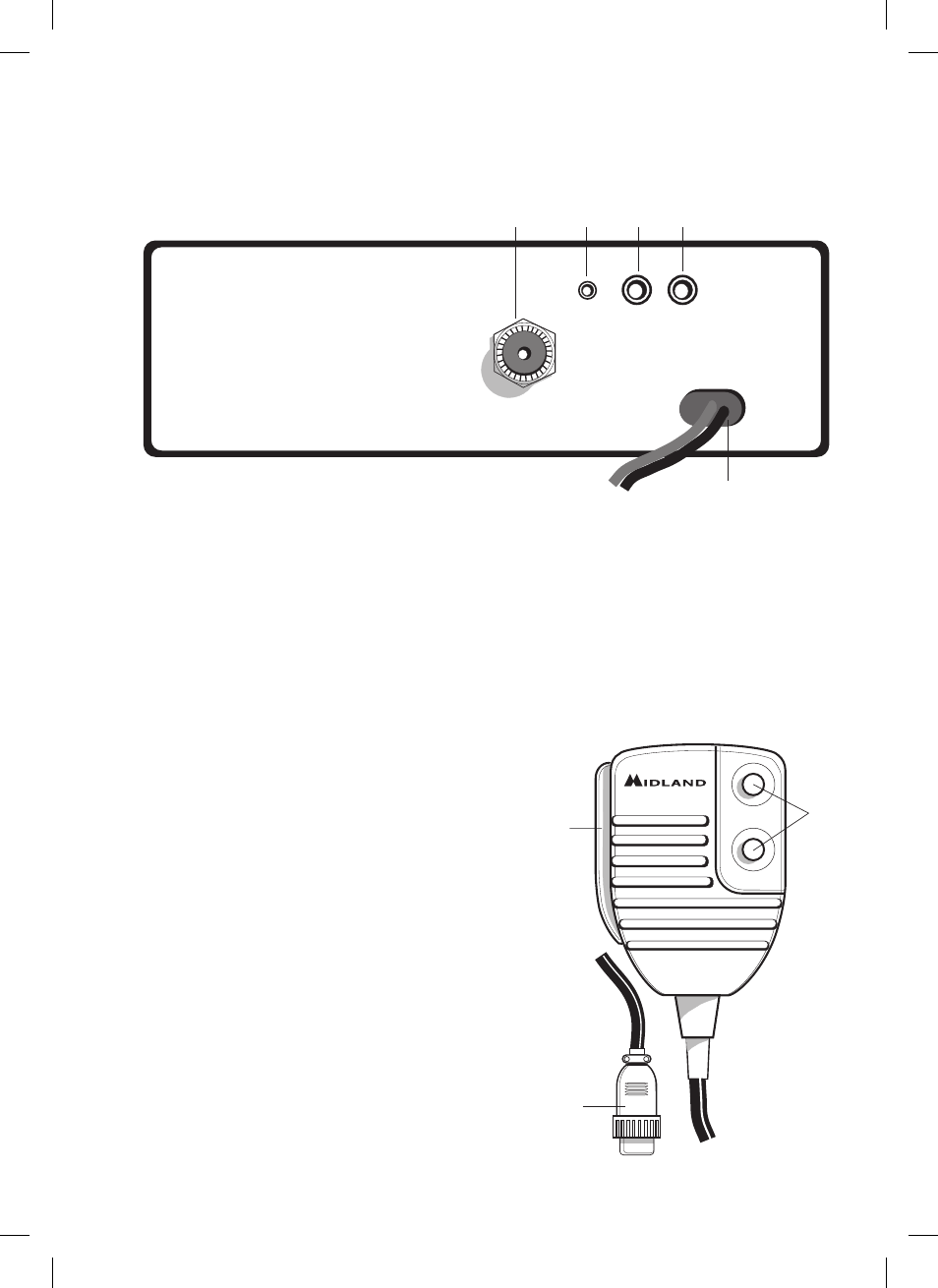

PANEL POSTERIOR
19. CONECTOR ANTENA: conector del tipo SO239.
20. TOMA S-METER: permite la conexión de un medidor de señal externo.
21. TOMA PA: conectando un altavoz de exteriores a este jack, puede usar la unidad
como amplificador de audio.
22. TOMA EXT: jack para la conexión de un altavoz externo (al conectarlo, el interno
queda desactivado).
23. POWER 13.2 VCC: toma de alimentación.
MICRÓFONO
1. PTT: botón de transmisión.
2. Botones UP/DOWN: Selector manual de
canales: UP: hacia arriba; DOWN: hacia
abajo.
3. Conector del micrófono de 6 pines.
UP
DOWN
2
1
3
19 20 21 22
23
ANTENNA
S-METER PA EXT
