Panneau posterieur, Microphone – MIDLAND Alan 48 Excel multi User Manual
Page 46
66

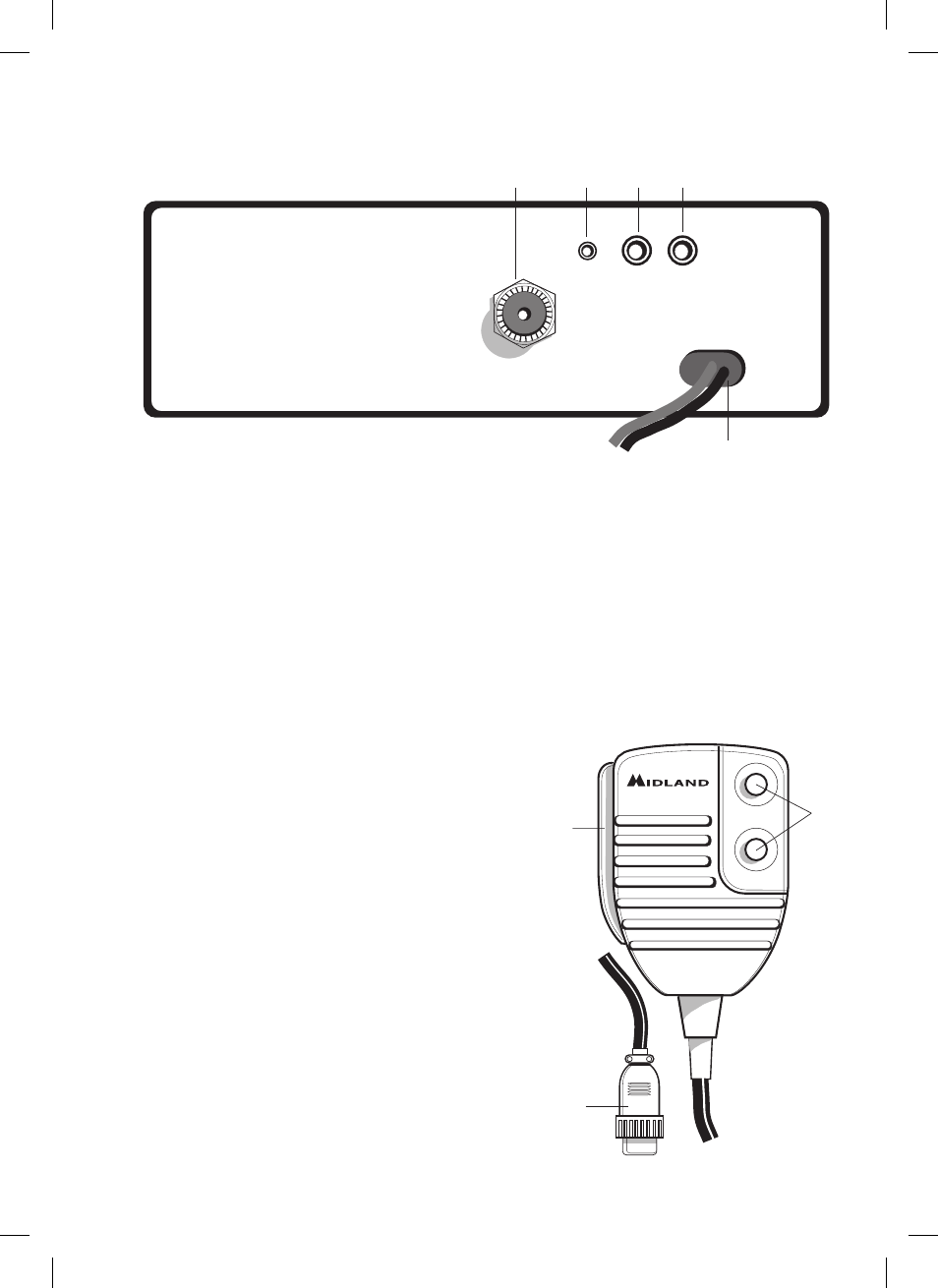

PANNEAU POSTERIEUR
19.
Connecteur antenne: il est prévu le connecteur SO 239
20.
Prise S. METER: elle permet le branchement d’un instrument externe.
21.
Prise PA: Avec un branchement à un haut-parleur externe, elle permet d’utiliser
l’appareil comme amplificateur audio.
22.
Prise EXT: prise haut-parleur externe (ce branchement exclut l’usage du haut-
parleur interne).
23.
POWER 13,2 Volts: prise d’alimentation.
MICROPHONE
1.
Touche d’émission.
2.
Bouton UP/DOWN: sélection canaux vers
le haut (UP) et vers le bas (DOWN).
3.
Connecteur microphone 6 pins.
UP
DOWN
2
1
3
19
20
21 22
23
ANTENNA
S-METER
PA
EXT
